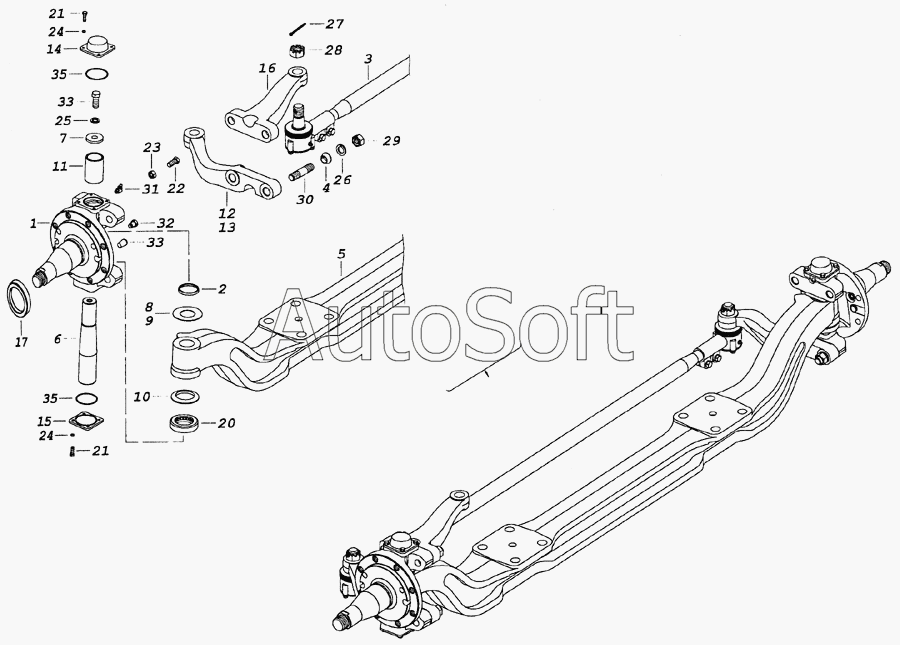

Каталог запасных частей к технике: Камский автозавод 6520 (Euro-2, 3) (2009). 6520-3000615 Ось передняя в сборе
/347.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
20
21
21
22
23
24
24
25
26
27
28
29
30
31
32
33
33
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***2 | Кулак поворотный в сборе | |
| 2 | 6***0 | Манжета | |
| 3 | 6***2 | Тяга рулевой трапеции в сборе | |
| 4 | 5***5 | Втулка кронштейна | |
| 5 | 6***0 | Балка передней оси | |
| 6 | 6***9 | Шкворень | |
| 7 | 6***0 | Шайба | |
| 8 | 6***2 | Шайба | |
| 9 | 6***3 | Шайба | |
| 10 | 6***4 | Шайба шкворня | |
| 11 | 6***6 | Втулка распорная | |
| 12 | 6***0 | Рычаг поворотного кулака правый | |
| 13 | 6***1 | Рычаг поворотного кулака левый | |
| 14 | 6***4 | Крышка верхняя | |
| 15 | 6***5 | Крышка нижняя | |
| 16 | 6***5 | Рычаг тяги сошки | |
| 17 | 6***0 | Кольцо манжеты | |
| 20 | 4***0 | Подшипник роликовый упорный с коническими роликами в кожухе 229910К1С17 | |
| 21 | 1***1 | Болт М6-6gх20 | |
| 22 | 1***1 | Болт М16х1,5-6gх35 | |
| 23 | 1***1 | Гайка М16х1,5-6Н | |
| 24 | 1***7 | Шайба 6 пружинная | |
| 25 | 1***7 | Шайба 16 пружинная | |
| 26 | 1***7 | Шайба 20 пружинная | |
| 27 | 1***1 | Шплинт 4,7х50 | |
| 28 | 8***4 | Гайка М24х1,5-6Н | |
| 29 | 8***8 | Гайка М20х1,5-6Н | |
| 30 | 8***5 | Шпилька М20х1,5-6gх28х60 | |
| 31 | 8***9 | Масленка 2.3.45 Ц6хр. ГОСТ 19853-74 | |
| 32 | 8***7 | Пробка транспортная | |
| 33 | 8***8 | Пробка транспортная | |
| 35 | 2***4 | Кольцо уплотнительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
