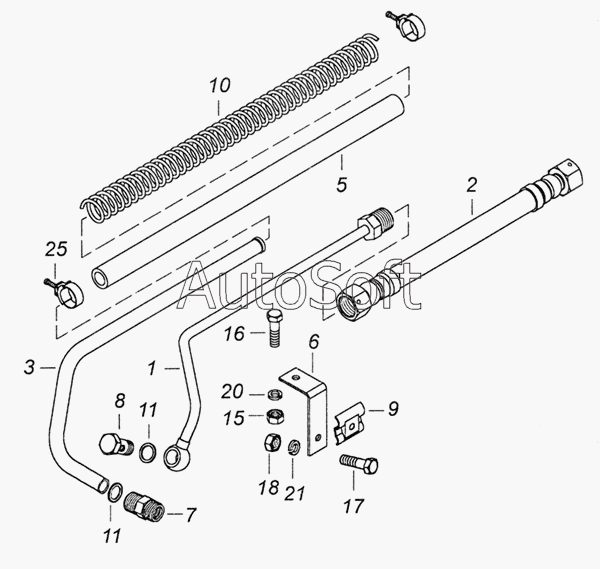

Каталог запасных частей к технике: Камский автозавод 6520 (Euro-2, 3) (2009). 65222-3400018 Установка трубопроводов рулевого управления
/388.gif)
1
2
3
5
6
7
8
9
10
11
11
15
16
17
18
20
21
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***4 | Труба высокого давления | |
| 2 | 5***1 | Рукав высокого давления в сборе | |
| 3 | 6***4 | Труба низкого давления | |
| 5 | 4***5 | Шланг низкого давления | |
| 6 | 6***1 | Кронштейн | |
| 7 | 6***1 | Штуцер высокого давления | |
| 8 | 6***4 | Болт М18х1,5 поворотный | |
| 9 | 5***3 | Планка крепления труб насоса | |
| 10 | 5***5 | Чехол защитный шланга низкого давления | |
| 11 | 6***1 | Прокладка | |
| 15 | 1***1 | Гайка М8х1,25-6Н | |
| 16 | 1***1 | Болт М8-6gх35 | |
| 17 | 1***1 | Болт М12х1,25-6gх30 | |
| 18 | 1***1 | Гайка М12х1,25-6Н | |
| 20 | 1***7 | Шайба 8 пружинная | |
| 21 | 1***7 | Шайба 12 пружинная | |
| 25 | 4***0 | Хомут ТОRRО20-32/12-С7W1 |
