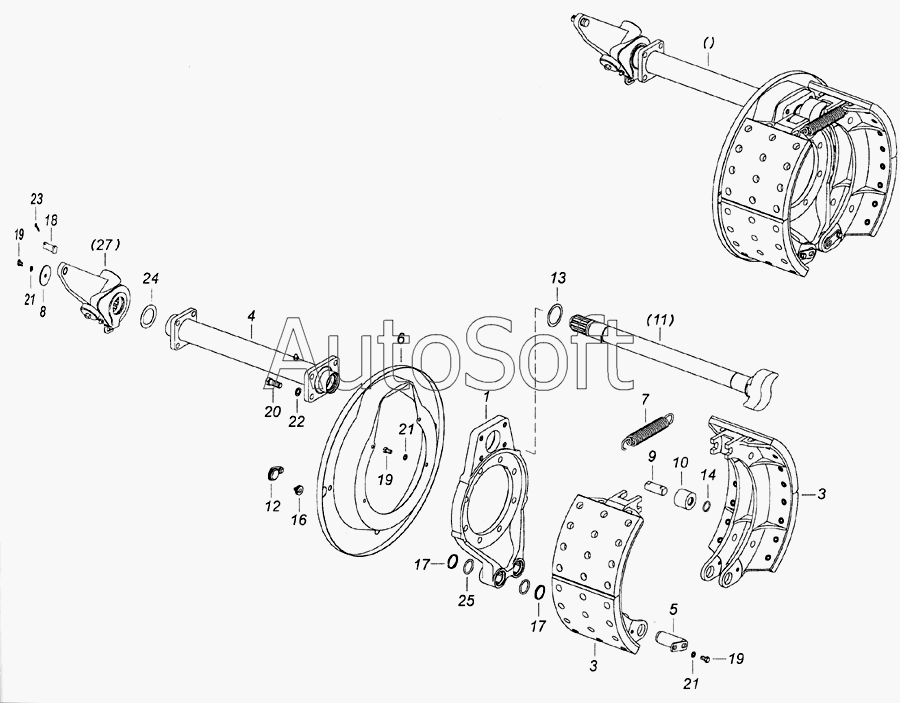

Каталог запасных частей к технике: Камский автозавод 6520 (Euro-2, 3) (2009). 6520-3502011-12 Тормоз задний
/421.gif)
6520-3502011-12
6520-3502010-12
1
3
3
4
5
6
7
8
9
10
11
11
12
13
14
16
17
17
18
19
19
19
20
21
21
21
22
23
24
25
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6520-3502010-12 | 6***2 | Тормоз задний правый | |
| 6520-3502011-12 | 6***2 | Тормоз задний левый | |
| 1 | 6***2 | Суппорт тормоза задний | |
| 3 | 6***1 | Колодка тормоза с накладками | |
| 4 | 6***8 | Кронштейн с втулками | |
| 5 | 6***3 | Ось с фиксатором | |
| 6 | 6***0 | Щиток тормоза | |
| 7 | 6***5 | Пружина | |
| 8 | 6***8 | Шайба стопорная | |
| 9 | 6***7 | Ось ролика | |
| 10 | 6***9 | Ролик колодки тормоза | |
| 11 | 6***0 | Кулак разжимной тормоза правый | |
| 11 | 6***1 | Кулак разжимной тормоза левый | |
| 12 | 5***0 | Заглушка | |
| 13 | 6***8 | Шайба | |
| 14 | 7***9 | Кольцо уплотнительное | |
| 16 | 4***5 | Втулка провода прожектора | |
| 17 | 5***0 | Шайба | |
| 18 | 2***8 | Палец 14х35 ОСТ-37.001.163-97 | |
| 19 | 1***1 | Болт М8-6gх14 | |
| 20 | 1***3 | Болт М12х1,25-6gх30 | |
| 21 | 1***7 | Шайба 8 пружинная | |
| 22 | 1***3 | Шайба 12 пружинная | |
| 23 | 1***1 | Шплинт 3,7х25 | |
| 24 | 8***2 | Шайба регулировочная 38,5х56х1 | |
| 25 | 1***7 | Кольцо уплотнительное | |
| 27 | 4***0 | Рычаг регулировочный правый | |
| 27 | 4***0 | Рычаг регулировочный левый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
