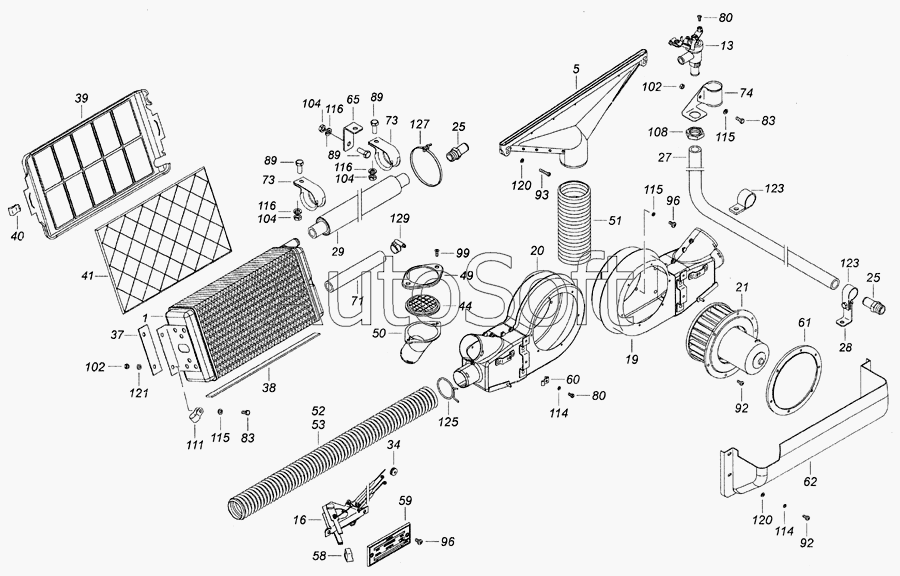

Каталог запасных частей к технике: Камский автозавод 6520 (Euro-2, 3) (2009). 6520-8100705-76 Установка системы отопления кабины
/593.gif)
1
5
13
16
19
20
21
25
25
27
28
29
34
37
38
39
40
41
44
49
50
51
52
53
58
59
60
61
62
65
71
73
73
74
80
80
83
83
89
89
89
92
92
93
96
96
99
102
102
104
104
104
108
111
114
114
115
115
115
116
116
116
120
120
121
123
123
125
127
129
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Радиатор отопителя в сборе | |
| 5 | 5***0 | Сопло обдува в сборе | |
| 13 | 5***0 | Кран отопления в сборе | |
| 16 | 6***6 | Привод управления отоплением | |
| 19 | 5***6 | Улитка с распределителем правая в сборе | |
| 20 | 5***7 | Улитка с распределителем левая в сборе | |
| 21 | 5***9 | Колесо рабочее с электродвигателем, в сборе | |
| 25 | 5***9 | Патрубок | |
| 27 | 5***1 | Шланг отопителя подводящий в сборе | |
| 28 | 5***0 | Кронштейн поддерживающий | |
| 29 | 5***2 | Шланг отопителя отводящий в сборе | |
| 34 | 5***7 | Втулка оболочки троса | |
| 37 | 5***3 | Уплотнитель кожуха | |
| 38 | 5***9 | Уплотнитель радиатора | |
| 39 | 5***0 | Рамка фильтра | |
| 40 | 5***2 | Держатель | |
| 41 | 5***4 | Фильтроэлемент | |
| 44 | 5***1 | Распределитель | |
| 49 | 5***7 | Фланец крепления распределителя | |
| 50 | 5***1 | Патрубок подводящий в сборе | |
| 51 | 5***1 | Шланг обдува ветрового стекла | |
| 52 | 5***7 | Шланг обдува бокового стекла | |
| 53 | 5***1 | Шланг обдува бокового стекла | |
| 58 | 5***0 | Ручка управления | |
| 59 | 5***9 | Шкала | |
| 60 | 5***5 | Прижим троса | |
| 61 | 5***3 | Кольцо фланца | |
| 62 | 5***1 | Кожух | |
| 65 | 5***2 | Кронштейн | |
| 71 | 5***3 | Шланг отопителя передний | |
| 73 | 5***5 | Скоба | |
| 74 | 5***7 | Скоба отводящего шланга | |
| 80 | 8***3 | Болт М5-6gх10 | |
| 83 | 1***1 | Болт ТЕМ6-6gх16 | |
| 86 | 1***1 | Болт М8-6gх14 | |
| 89 | 1***1 | Болт М8-6gх20 | |
| 92 | 1***1 | Винт М5-6gх12 | |
| 93 | 1***1 | Винт М6-6gх25 | |
| 96 | 1***1 | Винт М6-6gх12 | |
| 99 | 1***1 | Винт самонарезающий типа АВ | |
| 102 | 1***1 | Гайка ЕМ6-6Н | |
| 104 | 1***1 | Гайка М8-6Н низкая | |
| 108 | 1***1 | Гайка М24х1,5-6Н | |
| 111 | 1***1 | Закрытая скоба троса | |
| 114 | 1***3 | Шайба 5 пружинная | |
| 115 | 1***7 | Шайба 6 пружинная | |
| 116 | 1***7 | Шайба 8 пружинная | |
| 120 | 1***1 | Шайба плоская 5,45х10х1 | |
| 121 | 1***1 | Шайба плоская 6х12х1,5 | |
| 123 | 8***0 | Хомут специальный | |
| 125 | 8***3 | Хомут 46 | |
| 127 | 1***0 | Хомут в сборе L=310 | |
| 129 | 4***0 | Хомут ТОRRО20-32/12-С7W1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
