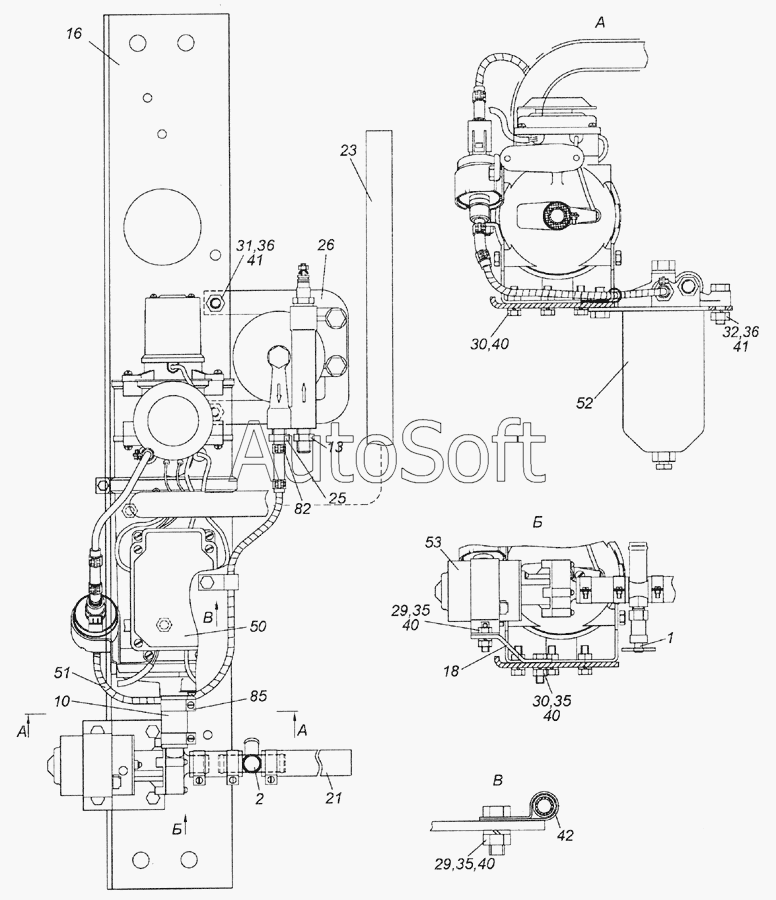

Каталог запасных частей к технике: Камский автозавод 6520 (Euro-2, 3) (2009). 6460-8106005-10 Установка подогревателя, электродвигателя с насосом и топливного фильтра
/610.gif)
31
85
82
53
52
51
50
42
41
41
40
40
40
40
36
36
35
35
35
32
1
30
30
29
29
26
25
23
21
18
16
13
10
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Кран сливной в сборе | |
| 2 | 2***5 | Крестовина | |
| 10 | 5***6 | Рукав | |
| 13 | 5***2 | Штуцер | |
| 16 | 6***0 | Плита | |
| 18 | 6***6 | Кронштейн насоса | |
| 21 | 6***7 | Шланг отопителя подводящий в сборе | |
| 23 | 6***9 | Рукав | |
| 25 | 5***1 | Штуцер | |
| 26 | 6***5 | Кронштейн фильтра | |
| 29 | 1***1 | Болт М8-6gх20 | |
| 30 | 1***1 | Болт М8-6gх25 | |
| 31 | 1***1 | Болт М10х1,25-6gх25 | |
| 32 | 1***1 | Болт М10х1,25-6gх35 | |
| 35 | 1***1 | Гайка М8х1,25-6Н | |
| 36 | 1***1 | Гайка М10х1,25-6Н | |
| 40 | 1***3 | Шайба 8 пружинная | |
| 41 | 1***3 | Шайба 10 пружинная | |
| 42 | 8***0 | Кляммер 13 | |
| 50 | 4***5 | Нагреватель 14ТС451.01.00.00.000-10 в сборе с блоком управления, кронштейнами, топливным насосом, топливопроводами и разрезной втулкой | |
| 51 | 4***7 | Топливопровод 10ТС451.08.00.00.000-10 | |
| 52 | 4***1 | Фильтр тонкой очистки топлива жидкостного подогревателя | |
| 53 | 4***6 | Электродвигатель с насосом НО 472.3780 АДИГ.062511.001-02 | |
| 82 | 4***0 | Хомут ТОRRО 8-12/9-С7W1 | |
| 85 | 4***0 | Хомут ТОRRО20-32/12-С7W1 |
