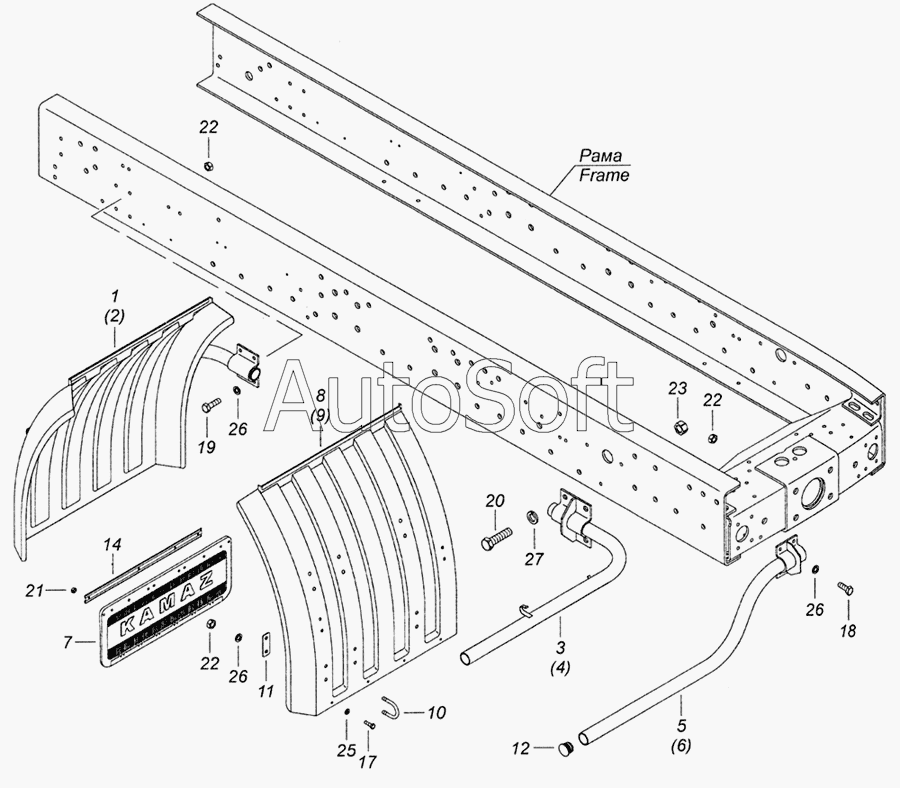

Каталог запасных частей к технике: Камский автозавод 6520 (Euro-2, 3) (2009). 6520-8404005 Установка задних крыльев
/624.gif)
1
2
3
4
5
6
7
8
9
10
11
12
14
17
18
19
20
21
22
22
22
23
25
26
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***4 | Крыло заднее № 1 | |
| 2 | 6***5 | Крыло заднее № 1 | |
| 3 | 6***6 | Кронштейн крыла задний правый | |
| 4 | 6***7 | Кронштейн крыла задний левый | |
| 5 | 6***0 | Кронштейн крыла правый | |
| 6 | 6***1 | Кронштейн крыла левый | |
| 7 | 5***1 | Фартук крыла | |
| 8 | 6***6 | Щиток заднего крыла правый | |
| 9 | 6***7 | Щиток заднего крыла левый | |
| 10 | 6***5 | Стремянка | |
| 11 | 6***7 | Пластина | |
| 12 | 6***5 | Заглушка | |
| 14 | 5***6 | Планка | |
| 17 | 1***1 | Болт М6-6gх20 | |
| 18 | 1***1 | Болт М10х1,25-6gх30 | |
| 19 | 1***1 | Болт М10х1,25-6gх35 | |
| 20 | 1***1 | Болт М16х1,5-6gх60 | |
| 21 | 1***1 | Гайка М6-6Н | |
| 22 | 1***1 | Гайка М10х1,25-6Н | |
| 23 | 1***1 | Гайка М16х1,5-6Н | |
| 25 | 1***7 | Шайба 6 пружинная | |
| 26 | 1***7 | Шайба 10 пружинная | |
| 27 | 1***7 | Шайба 16 пружинная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
