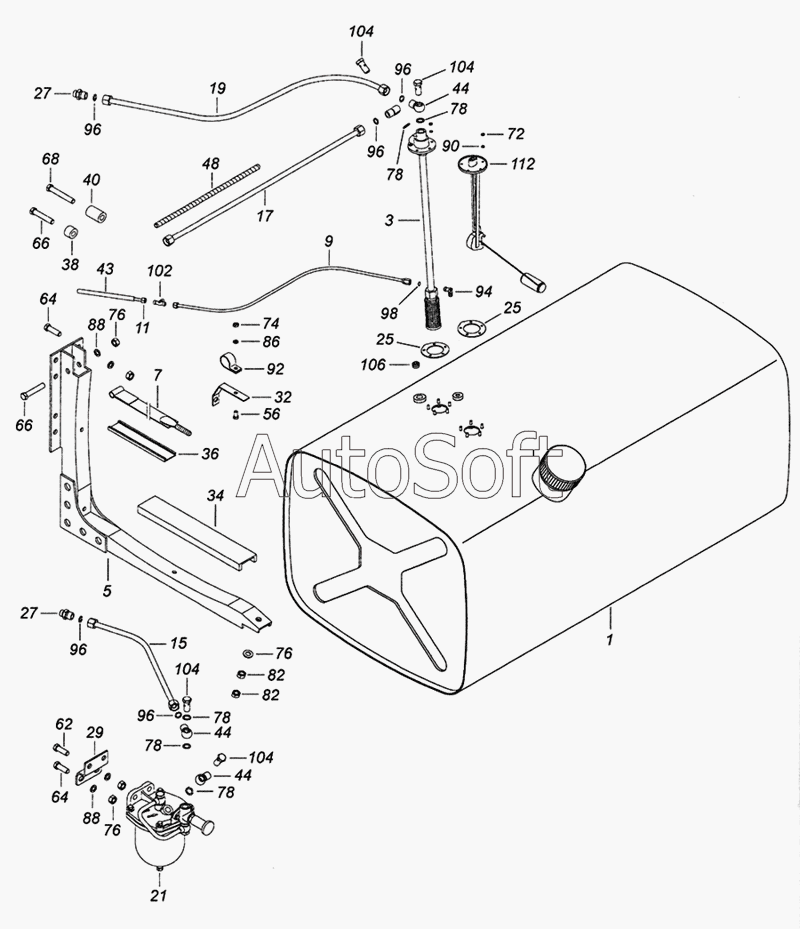

Каталог запасных частей к технике: Камский автозавод 6522 (Euro-2, 3) (2009). 6520-1101010-11 Установка топливных баков, ФГОТ и топливопроводов
/116.gif)
1
3
5
7
9
11
15
17
19
21
25
25
27
27
29
32
34
36
38
40
43
44
44
44
48
56
62
64
64
66
66
68
72
74
76
76
76
78
78
78
78
78
82
82
86
88
88
90
92
94
96
96
96
96
96
98
102
104
104
104
104
106
112
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Бак топливный | |
| 3 | 5***2 | Топливозаборник | |
| 5 | 5***4 | Кронштейн крепления топливного бака (сварка) | |
| 7 | 5***0 | Хомут крепления топливного бака | |
| 9 | 5***0 | Трубка подвода воздуха | |
| 11 | 5***0 | Трубка | |
| 15 | 5***0 | Трубка | |
| 17 | 5***7 | Трубка | |
| 19 | 5***0 | Трубка | |
| 21 | 7***0 | Фильтр грубой очистки с насосом предпусковой прокачки топлива | |
| 25 | 5***3 | Прокладка датчика | |
| 27 | 6***4 | Штуцер | |
| 29 | 4***9 | Кронштейн | |
| 32 | 5***3 | Кронштейн крепления топливных трубопроводов | |
| 34 | 5***9 | Прокладка кронштейна крепления топливного бака | |
| 36 | 5***5 | Прокладка хомута крепления топливного бака | |
| 38 | 6***8 | Проставка | |
| 40 | 6***0 | Проставка | |
| 43 | 5***9 | Шланг соединительный топливных трубопроводов | |
| 44 | 5***4 | Наконечник | |
| 48 | 5***3 | Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 | |
| 56 | 1***1 | Болт М8-6gх16 | |
| 62 | 1***1 | Болт М12х1,25-6gх35 | |
| 64 | 1***1 | Болт М12х1,25-6gх40 | |
| 66 | 1***1 | Болт М12х1,25-6gх65 | |
| 68 | 1***1 | Болт М12х1,25-6gх80 | |
| 72 | 1***1 | Гайка М5-6Н | |
| 74 | 1***1 | Гайка М8х1,25-6Н | |
| 76 | 1***1 | Гайка М12х1,25-6Н | |
| 78 | 1***0 | Прокладка уплотнительная 14х20х1,5 | |
| 82 | 1***1 | Шайба плоская 12х22х3 | |
| 86 | 1***7 | Шайба 8 пружинная | |
| 88 | 1***7 | Шайба 12 пружинная | |
| 90 | 1***7 | Шайба 5 пружинная | |
| 92 | 8***0 | Хомут специальный | |
| 94 | 8***5 | Угольник 6 ввертный | |
| 96 | 8***4 | Кольцо уплотнительное | |
| 98 | 8***9 | Кольцо уплотнительное | |
| 102 | 8***0 | Тройник 6 проходной | |
| 104 | 8***5 | Болт М14х1,5-6gх30 | |
| 106 | 8***2 | Пробка коническая транспортная КГ 3/8" | |
| 112 | С***2 | Датчик указателя уровня топлива |
