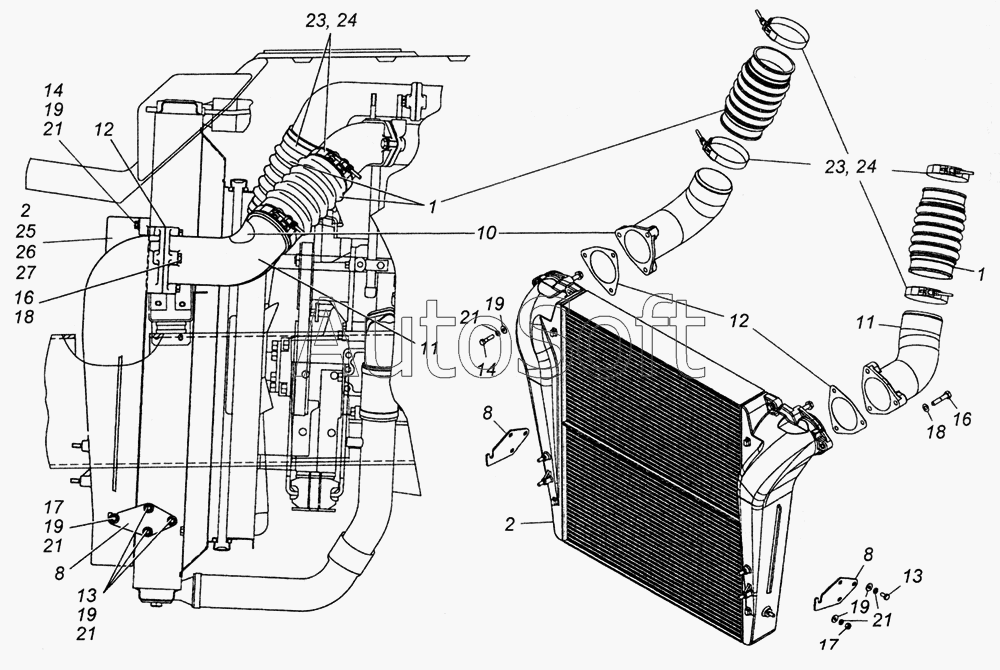

Каталог запасных частей к технике: Камский автозавод 6522 (Euro-2, 3) (2009). 6520-1170000 Установка системы ОНВ
/201.gif)
1
1
2
2
8
8
8
10
11
11
12
12
13
13
14
14
16
16
17
17
18
18
19
19
19
19
19
21
21
21
21
21
23
23
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***5 | Рукав 100х112 | |
| 2 | 6***0 | Теплообменник | |
| 8 | 6***0 | Кронштейн | |
| 10 | 6***0 | Патрубок теплообменника правый | |
| 11 | 6***2 | Патрубок теплообменника левый | |
| 12 | 6***3 | Прокладка | |
| 13 | 1***1 | Болт М8-6gх16 | |
| 14 | 1***1 | Болт М8-6gх35 | |
| 16 | 1***1 | Болт М10х1,25-6gх50 | |
| 17 | 1***1 | Гайка М8х1,25-6Н | |
| 18 | 1***3 | Шайба 10 волнистая | |
| 19 | 1***1 | Шайба плоская 8х20 | |
| 21 | 1***3 | Шайба 8 пружинная | |
| 23 | 4***0 | Хомут ТОRRО 100-120/12-С7W1 | |
| 24 | 4***1 | Хомут с шарнирной резьбой 6BS 108/25 W2V1 | |
| 25 | 4***0 | Теплообменник охлаждения наддувочного воздуха ЛР6520.1170300 | |
| 26 | 4***0 | Теплообменник охлаждения наддувочного воздуха 6520Ш-1170300 | |
| 27 | 4***0 | Теплообменник охлаждения наддувочного воздуха 6520БР-1170300 |
