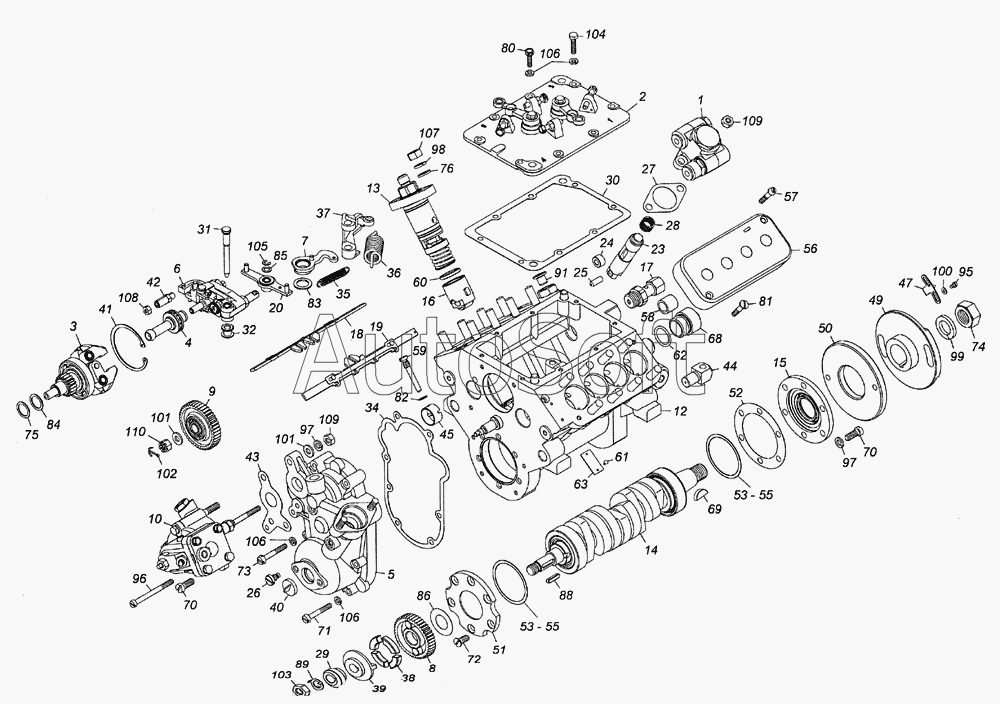

Каталог запасных частей к технике: Камский автозавод 6522 (Euro-2, 3) (2009). Насос топливный высокого давления (ТНВД) в сборе
/672.gif)
1
2
3
4
5
7
8
9
10
12
13
14
15
16
17
18
19
20
23
24
25
26
27
28
29
30
31
32
34
35
36
37
38
39
40
41
42
43
44
45
47
49
50
51
52
53
53
54
54
55
55
56
57
58
59
60
61
62
68
69
70
70
71
72
73
74
75
76
80
81
82
83
84
85
86
88
89
91
95
96
97
97
98
99
100
101
101
102
103
104
105
106
106
106
107
108
109
109
110
6
6
63
63
63
63
63
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 33.1106904 | 3***4 | Чехол защитный | |
| 1 | 3***0 | Топливный насос низкого давления | |
| 2 | 3***4 | Крышка регулятора верхняя в сборе | |
| 3 | 3***0 | Державка грузов регулятора | |
| 4 | 3***0 | Муфта регулятора | |
| 5 | 3***0 | Крышка регулятора задняя | |
| 6 | 3***2 | Рычаги с корректорами | |
| 6 | 3***3 | Рычаги с корректорами | |
| 7 | 3***5 | Рычаг стартовой пружины | |
| 8 | 3***0 | Шестерня регулятора ведущая | |
| 9 | 3***0 | Шестерня регулятора промежуточная | |
| 10 | 3***0 | Корректор подачи топлива по наддуву | |
| 12 | 3***0 | Корпус топливного насоса | |
| 13 | 3***1 | Секция топливного насоса | |
| 14 | 3***1 | Вал кулачковый | |
| 15 | 3***1 | Крышка подшипника кулачкового вала | |
| 16 | 3***0 | Толкатель плунжера | |
| 17 | 3***0 | Клапан перепускной | |
| 18 | 3***0 | Рейка правая | |
| 19 | 3***1 | Рейка левая | |
| 20 | 3***0 | Рычаг реек в сборе | |
| 23 | 3***0 | Толкатель | |
| 24 | 2***2 | Ролик | |
| 25 | 3***4 | Ось ролика толкателя | |
| 26 | 3***0 | Винт стопорный | |
| 27 | 3***8 | Пружина толкателя | |
| 28 | 3***5 | Прокладка топливного насоса | |
| 29 | 3***2 | Эксцентрик привода топливного насоса | |
| 30 | 3***6 | Прокладка верхней крышки регулятора | |
| 31 | 3***8 | Ось рычага регулятора | |
| 32 | 3***9 | Втулка дистанционная | |
| 33 | 3***7 | Пломба | |
| 34 | 3***0 | Прокладка задней крышки регулятора | |
| 35 | 3***8 | Пружина рычага реек | |
| 36 | 3***0 | Пружина регулятора | |
| 37 | 3***6 | Рычаг пружины | |
| 38 | 3***0 | Сухарь ведущей шестерни | |
| 39 | 3***1 | Фланец ведущей шестерни | |
| 40 | 3***6 | Заглушка задней крышки регулятора | |
| 41 | 3***4 | Кольцо пружинное упорное | |
| 42 | 3***0 | Наконечник шпильки | |
| 43 | 3***4 | Прокладка корректора | |
| 44 | 3***8 | Палец | |
| 45 | 3***2 | Втулка рейки | |
| 47 | 3***6 | Указатель | |
| 49 | 3***1 | Фланец ведомой полумуфты | |
| 50 | 3***1 | Полумуфта ведомая | |
| 51 | 3***4 | Крышка подшипника задняя | |
| 52 | 3***6 | Прокладка | |
| 53 | 7***7 | Прокладка | |
| 54 | 7***8 | Прокладка | |
| 55 | 7***9 | Прокладка | |
| 56 | 3***8 | Кожух защитный | |
| 57 | 3***6 | Винт крепления кожуха | |
| 58 | 3***1 | Заглушка | |
| 59 | 3***8 | Винт стопорный | |
| 60 | 3***5 | Пята толкателя | |
| 61 | 3***0 | Гвоздь нарезной | |
| 62 | 3***2 | Кольцо уплотнительное | |
| 63 | 3***0 | Табличка | |
| 63 | 3***1 | Табличка | |
| 63 | 3***2 | Табличка | |
| 63 | 3***3 | Табличка | |
| 63 | 3***4 | Табличка | |
| 63 | 3***5 | Табличка | |
| 68 | 3***7 | Пробка М27х1,5 | |
| 69 | 3***1 | Шпонка 6х9 | |
| 70 | 3***5 | Винт М8х20 | |
| 71 | 3***0 | Винт М6х43 | |
| 72 | 3***0 | Винт М8 | |
| 73 | 3***6 | Винт М6х43 | |
| 74 | 3***7 | Гайка М20х1,5-6Н | |
| 75 | 3***0 | Шайба 17 | |
| 76 | 3***7 | Шайба плоская 10х18 | |
| 80 | 8***3 | Болт М6-6gх20 | |
| 81 | 8***5 | Винт М6-6gх32 | |
| 82 | 8***5 | Прокладка 8х12х1 | |
| 83 | 8***6 | Шайба 16 | |
| 84 | 8***4 | Шайба 17 | |
| 85 | 8***5 | Шайба 7 | |
| 86 | 8***3 | Шайба 21,5х40х0,5 | |
| 87 | 8***1 | Проволока пломбировочная | |
| 88 | 8***0 | Шпонка 5х5х22 | |
| 89 | 8***8 | Шайба стопорная 15 | |
| 90 | 8***0 | Пробка М10х1,25 | |
| 91 | 3***0 | Заглушка | |
| 92 | 8***1 | Заглушка штуцера | |
| 95 | 1***1 | Винт М4-6gх6 | |
| 96 | 1***1 | Винт М6х70 | |
| 97 | 1***7 | Шайба 8 пружинная | |
| 98 | 1***7 | Шайба 10 пружинная | |
| 99 | 1***1 | Шайба пружинная | |
| 100 | 1***1 | Шайба плоская 4х9 | |
| 101 | 1***1 | Шайба плоская 8х17 | |
| 102 | 1***1 | Шплинт разводной 2х25 | |
| 103 | 1***1 | Гайка низкая М14х1,5-6Н | |
| 104 | 1***1 | Болт М6-6gх25 | |
| 105 | 1***6 | Шайба стопорная 5х11х0,7 | |
| 106 | 1***1 | Шайба коническая пружинная 6х12 | |
| 107 | 1***1 | Гайка М10х1,25-6Н | |
| 108 | 1***1 | Гайка ЕМ6-6Н | |
| 109 | 1***1 | Гайка М8-6Н | |
| 110 | 1***1 | Гайка М8-6Н |
