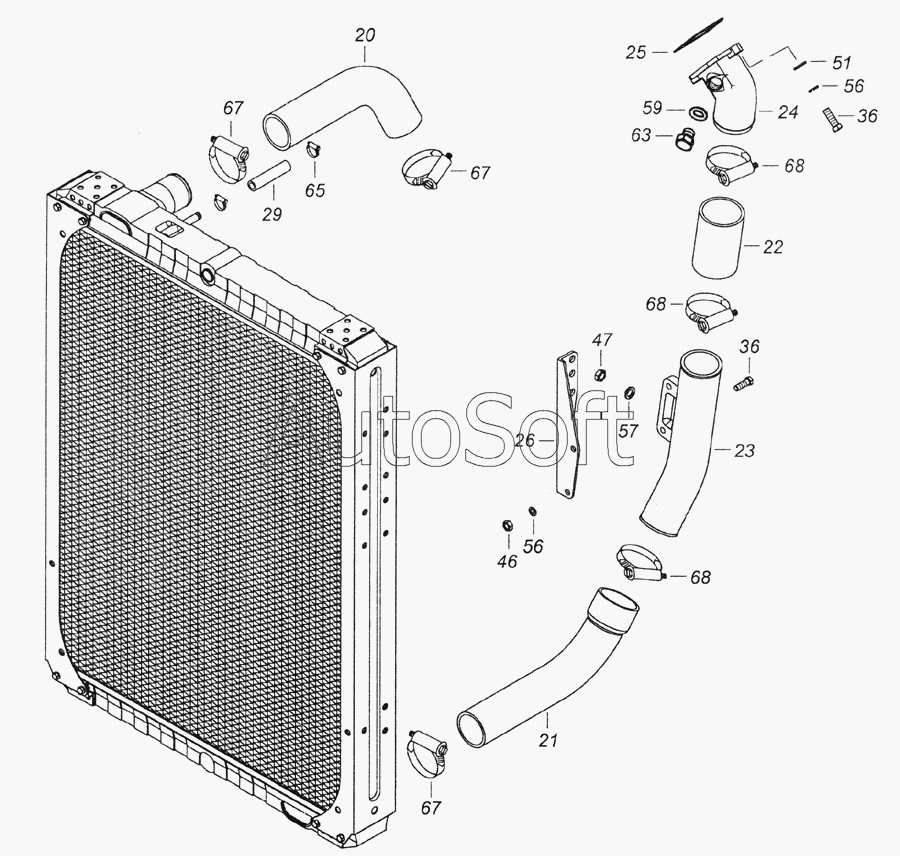

Каталог запасных частей к технике: Камский автозавод 6522 (Euro-2, 3) (2009). 65201-1300023 Установка радиатора
/211.gif)
20
21
22
23
24
25
26
29
36
36
46
47
51
56
56
57
59
63
65
67
67
67
68
68
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Радиатор в сборе | |
| 3 | 6***2 | Кожух вентилятора | |
| 7 | 6***6 | Втулка распорная | |
| 8 | 6***5 | Тяга крепления радиатора | |
| 9 | 5***7 | Подушка крепления радиатора | |
| 10 | 5***8 | Чашка буфера тяги | |
| 11 | 6***9 | Буфер | |
| 12 | 5***0 | Буфер тяги крепления радиатора | |
| 14 | 6***8 | Кронштейн | |
| 15 | 6***1 | Трубка дистанционная | |
| 16 | 5***0 | Подушка подвески радиатора | |
| 17 | 5***2 | Чашка подвески радиатора | |
| 18 | 6***0 | Кронштейн подвески радиатора | |
| 19 | 6***0 | Кронштейн подвески радиатора | |
| 20 | 6***1 | Рукав | |
| 21 | 6***1 | Рукав | |
| 22 | 5***1 | Рукав | |
| 23 | 6***8 | Колено подводящего патрубка водяного трубопровода | |
| 24 | 6***8 | Патрубок подводящий водяного трубопровода | |
| 25 | 5***3 | Прокладка подводящего патрубка | |
| 26 | 6***6 | Кронштейн крепления колена подводящего трубопровода | |
| 29 | 5***2 | Рукав | |
| 31 | 2***7 | Гайка М12х1,25-6Н ОСТ 37.001.108-93 | |
| 32 | 2***5 | Шайба плоская 12х34 ОСТ 37.001.144-96 | |
| 35 | 1***1 | Болт М8-6gх16 | |
| 36 | 1***1 | Болт М10х1,25-6gх30 | |
| 45 | 1***1 | Гайка М8х1,25-6Н | |
| 46 | 1***1 | Гайка М10х1,25-6Н | |
| 47 | 1***1 | Гайка М12х1,25-6Н | |
| 51 | 1***1 | Шайба плоская 10,6х18х2 | |
| 52 | 1***1 | Шайба плоская 8х17 | |
| 55 | 1***7 | Шайба 8 пружинная | |
| 56 | 1***7 | Шайба 10 пружинная | |
| 57 | 1***7 | Шайба 12 пружинная | |
| 59 | 1***0 | Прокладка 22х28х1,5 | |
| 61 | 1***1 | Шплинт 3х25 | |
| 62 | 8***1 | Болт М12х1,25-6gх70 | |
| 63 | 8***3 | Пробка М22х1,5-6Н | |
| 65 | 4***0 | Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 | |
| 67 | 4***0 | Хомут ТОRRО 60-80/12-С7W1 | |
| 68 | 4***0 | Хомут ТОRRО70-90/12-С7W1 | |
| 70 | 4***0 | Радиатор ТУ 37.373.086-89 |
