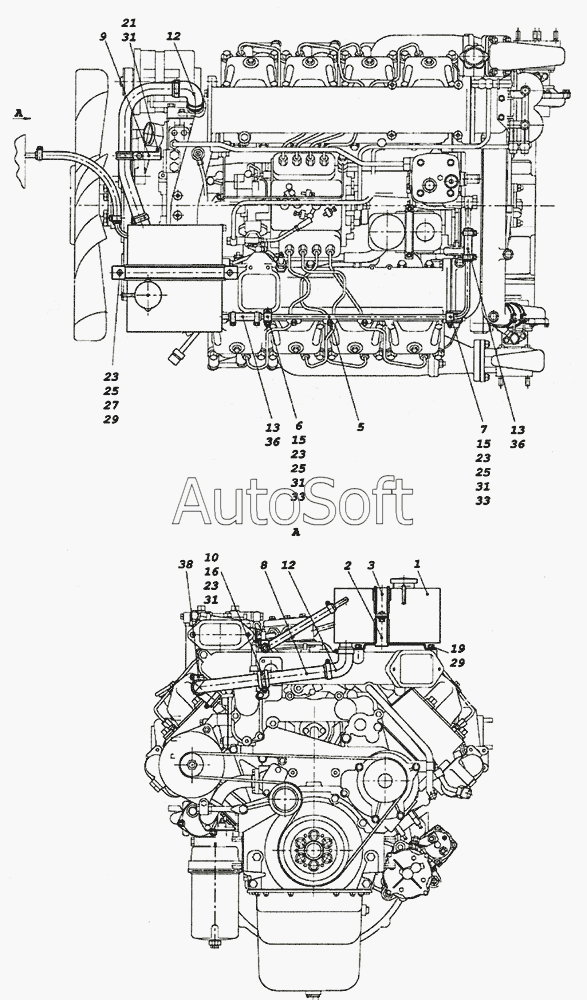

Каталог запасных частей к технике: Камский автозавод 6522 (Euro-2, 3) (2009). 6520-1311005-76 Установка расширительного бачка
/237.gif)
1
2
3
5
6
7
8
9
10
12
12
13
13
15
15
16
19
21
23
23
23
23
25
25
25
27
29
29
31
31
31
31
33
33
36
36
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***6 | Бачок расширительный | |
| 2 | 6***6 | Кронштейн бачка расширительного | |
| 3 | 6***6 | Скоба верхняя | |
| 5 | 6***6 | Трубка воздухоотводящая | |
| 6 | 6***6 | Кронштейн воздухоотводящей трубки передний | |
| 7 | 6***6 | Кронштейн воздухоотводящей трубки задний | |
| 8 | 6***6 | Труба перепускная | |
| 9 | 6***6 | Кронштейн перепускной трубы | |
| 10 | 6***6 | Прокладка хомута | |
| 12 | 5***9 | Рукав | |
| 13 | 5***1 | Рукав от радиатора к бачку | |
| 15 | 5***9 | Прокладка хомута | |
| 16 | 5***4 | Хомут | |
| 19 | 1***1 | Болт М10х1,25-6gх25 | |
| 21 | 1***1 | Болт М8-6gх35 | |
| 23 | 1***1 | Болт М8-6gх25 | |
| 25 | 1***1 | Гайка М8х1,25-6Н | |
| 27 | 1***1 | Шайба плоская 8х20 | |
| 29 | 1***7 | Шайба 10 пружинная | |
| 31 | 1***7 | Шайба 8 пружинная | |
| 33 | 8***1 | Хомут 20 специальный | |
| 36 | 4***0 | Хомут ТОRRО 16-27/12-С7W1 | |
| 38 | 4***0 | Хомут ТОRRО 32-50/12-С7W1 |
