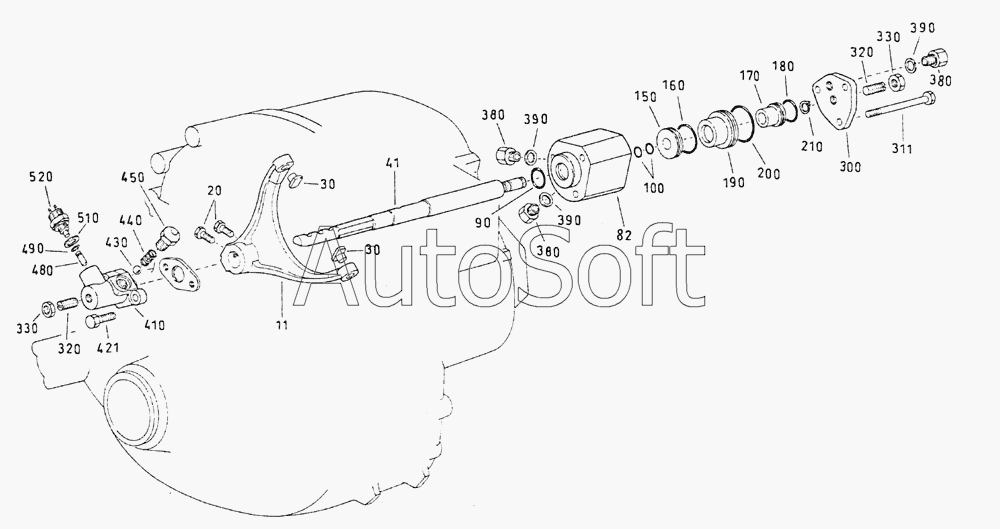

Каталог запасных частей к технике: Камский автозавод 6522 (Euro-2, 3) (2009). Пневматический привод переключения передач
/668.gif)
11
20
30
30
41
82
90
100
150
160
170
180
190
200
210
300
311
320
320
330
330
380
380
380
390
390
390
410
421
430
440
450
480
490
510
520
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11 | 1***9 | Включающая вилка | |
| 20 | 1***4 | Винт | |
| 30 | 1***7 | Сухарь вилки переключения передач | |
| 41 | 1***0 | Изолирующая штанга | |
| 82 | 1***1 | Включающий цилиндр | |
| 90 | 1***7 | Уплотнительное кольцо - 26x3-HNBR-75 | |
| 100 | 1***9 | N 05040 Уплотнительное кольцо 13,3x2,4-NBR-70 | |
| 150 | 1***2 | Поршень | |
| 160 | 1***6 | Уплотнительное кольцо - 39x3-HNBR-75 | |
| 170 | 1***3 | Поршень | |
| 180 | 1***5 | Уплотнительное кольцо - 26x3-HNBR-75 | |
| 190 | 1***1 | Поршень | |
| 200 | 1***7 | Уплотнительное кольцо - 52x3 -HNBR-75 | |
| 210 | 1***6 | DIN 00471 Пружинное стопорное кольцо 18x1.2 | |
| 300 | 1***9 | Крышка | |
| 311 | 1***6 | DIN 00931 болт-М12x115-8.8-АЗС | |
| 320 | 1***9 | Установочный штифт | |
| 330 | 1***6 | DIN 00936 6-гранная гайка М12х1,5-05-АЗС | |
| 380 | 1***5 | Переходная деталь | |
| 390 | 1***2 | DIN 07603 уплотнительное кольцо A12x15,5-CU | |
| 410 | 1***5 | Фланец | |
| 421 | 1***7 | DIN 07603 уплотнительное кольцо А12х15,5-CU | |
| 430 | 1***3 | Переходная деталь | |
| 440 | 1***3 | Стопорная пружина | |
| 450 | 1***9 | Блокирующий шарик | |
| 480 | 1***7 | Штифт | |
| 490 | 1***4 | DIN 07993 стопорное кольцо | |
| 510 | 1***0 | DIN 07603 Уплотнительное кольцо A18x22-CU | |
| 520 | 1***2 | Выключатель давления |
