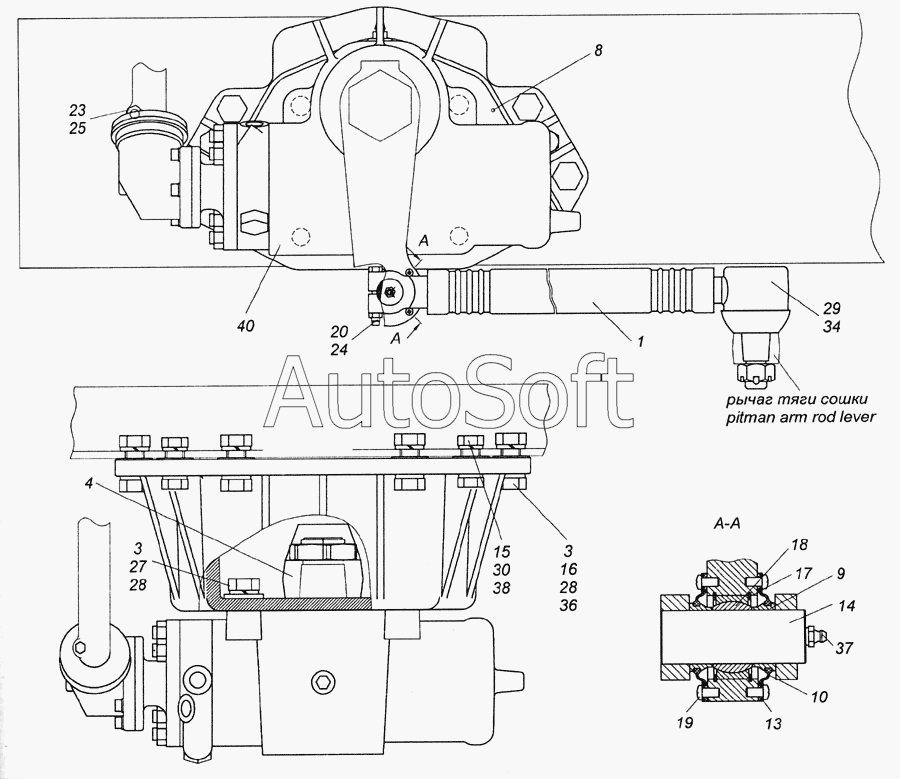

Каталог запасных частей к технике: Камский автозавод 6522 (Euro-2, 3) (2009). 6522-3400012 Установка рулевого механизма
/365.gif)
20
40
38
37
36
34
30
29
28
28
27
25
24
23
1
19
18
17
16
15
14
13
10
9
8
4
3
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Тяга сошки | |
| 3 | 5***5 | Втулка кронштейна | |
| 4 | 6***0 | Сошка рулевого управления | |
| 8 | 6***0 | Кронштейн механизма | |
| 9 | 6***2 | Втулка | |
| 10 | 6***0 | Уплотнитель | |
| 13 | 6***1 | Шайба | |
| 14 | 6***7 | Ось | |
| 15 | 8***9 | Гайка М16х1 | |
| 16 | 8***5 | Гайка М20х1,5-6Н | |
| 17 | 7***1 | Кольцо Б47 | |
| 18 | Ш***0 | Подшипник ГОСТ 3635-78 | |
| 19 | 1***1 | Винт М5-6gх12 | |
| 20 | 2***5 | Гайка М8-6Н ОСТ 37.001.197-75 | |
| 23 | 2***6 | Гайка М10х1,25-6Н ОСТ 37.001.197-75 | |
| 24 | 1***1 | Болт М8-6gх60 | |
| 25 | 1***1 | Болт М10х1,25-6gх50 | |
| 27 | 8***0 | Болт М20х1,5-6gх45 | |
| 28 | 1***7 | Шайба 20 пружинная | |
| 29 | 1***1 | Шплинт 4,7х50 | |
| 30 | 1***1 | Болт М16x1,5-6gх80 | |
| 34 | 8***4 | Гайка М24х1,5-6Н | |
| 36 | 1***1 | Болт М20х1,5-6gх70 | |
| 37 | 8***6 | Масленка 1.3.Ц6хр.ГОСТ 19853-74 | |
| 38 | 1***7 | Шайба 16 пружинная | |
| 40 | 4***0 | Рулевой механизм C-700VW717-115 (117-014) |
