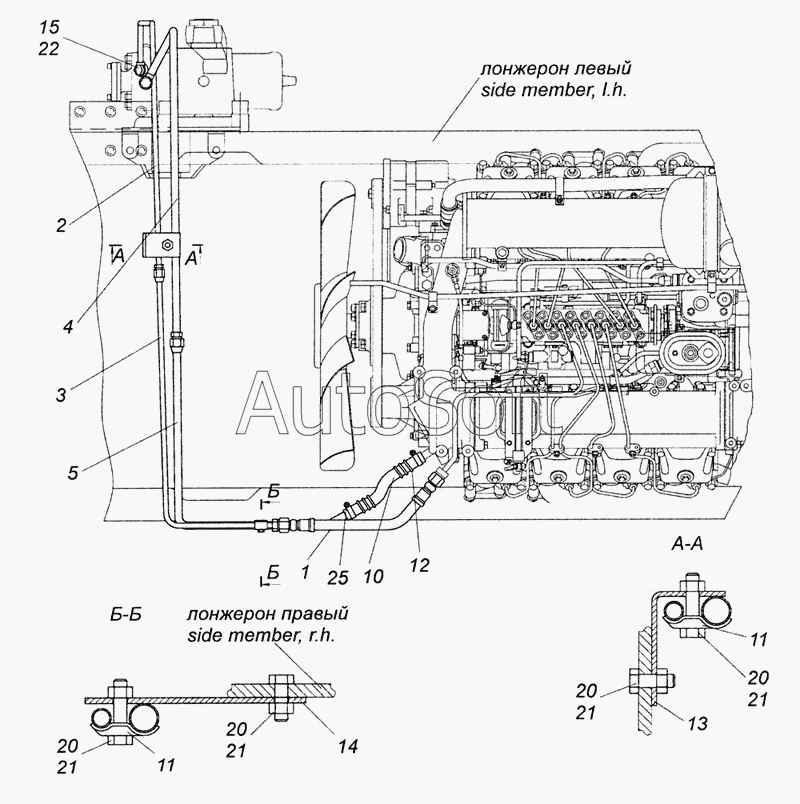

Каталог запасных частей к технике: Камский автозавод 6522 (Euro-2, 3) (2009). 6520-3400018-60 Установка трубопроводов
/387.gif)
1
2
3
4
5
10
11
11
12
13
14
15
20
20
20
20
21
21
21
21
22
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Рукав высокого давления в сборе | |
| 2 | 6***0 | Труба высокого давления | |
| 3 | 6***0 | Труба высокого давления | |
| 4 | 6***0 | Труба низкого давления | |
| 5 | 6***0 | Труба низкого давления | |
| 10 | 5***7 | Шланг низкого давления передний | |
| 11 | 5***3 | Планка крепления труб насоса | |
| 12 | 5***5 | Чехол защитный шланга низкого давления | |
| 13 | 6***0 | Кронштейн | |
| 14 | 6***0 | Кронштейн | |
| 15 | 6***4 | Болт М18х1,5 поворотный | |
| 20 | 2***5 | Гайка М8-6Н ОСТ 37.001.197-75 | |
| 21 | 1***1 | Болт М8-6gх35 | |
| 22 | 1***0 | Прокладка 18х24х1,5 | |
| 25 | 4***0 | Хомут ТОRRО20-32/12-С7W1 |
