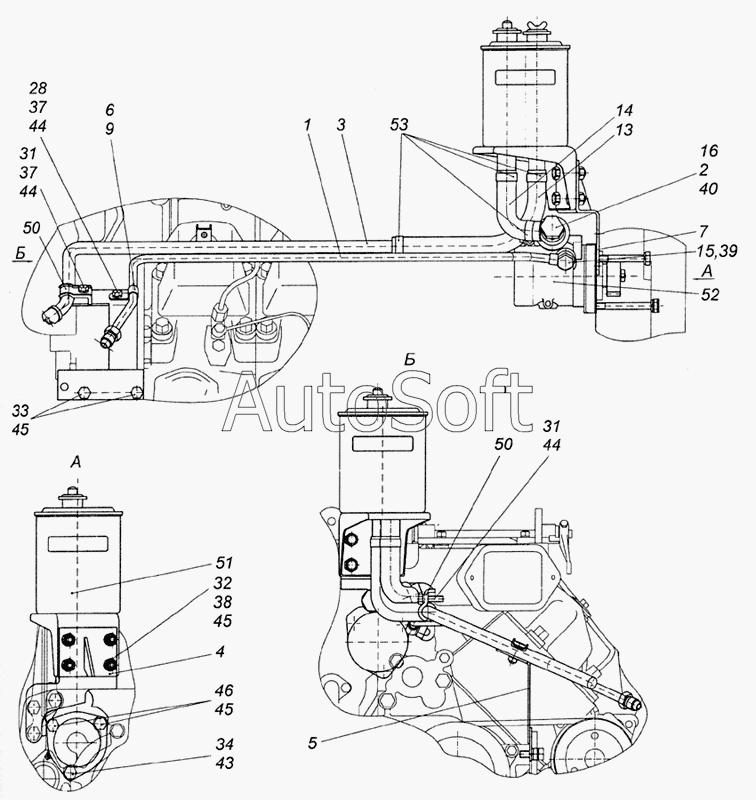

Каталог запасных частей к технике: Камский автозавод 6522 (Euro-2, 3) (2009). 740.50-3407004-10 Установка насоса рулевого усилителя
/391.gif)
1
2
3
4
5
6
7
9
13
14
15
16
28
31
31
32
33
34
37
37
38
39
40
43
44
44
44
45
45
45
46
50
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Труба высокого давления насоса рулевого усилителя | |
| 2 | 7***4 | Угольник поворотный | |
| 3 | 7***0 | Труба низкого давления насоса рулевого усилителя | |
| 4 | 6***0 | Кронштейн | |
| 5 | 6***0 | Кронштейн | |
| 6 | 7***6 | Кляммер | |
| 7 | 7***2 | Прокладка насоса гидроусилителя руля | |
| 9 | 7***4 | Прокладка | |
| 13 | 7***0 | Рукав | |
| 14 | 7***1 | Рукав | |
| 15 | 5***3 | Болт М16х1,5 поворотный | |
| 16 | 5***5 | Болт М24х1,5 поворотный | |
| 28 | 1***1 | Болт М8-6gх14 | |
| 31 | 1***1 | Болт М8-6gх30 | |
| 32 | 1***1 | Болт М10х1,25-6gх16 | |
| 33 | 1***1 | Болт М10х1,25-6gх20 | |
| 34 | 1***1 | Болт М10х1,25-6gх140 | |
| 37 | 1***1 | Гайка М8х1,25-6Н | |
| 38 | 1***1 | Гайка М10х1,25-6Н | |
| 39 | 1***0 | Прокладка 16,2х22х1,5 | |
| 40 | 1***0 | Прокладка 24х32х1,5 | |
| 43 | 1***3 | Шайба 10 волнистая | |
| 44 | 1***3 | Шайба 8 пружинная | |
| 45 | 1***3 | Шайба 10 пружинная | |
| 46 | 8***6 | Болт М10х1,25-6gх75 | |
| 50 | 8***1 | Скоба специальная | |
| 51 | 4***0 | Бачок 0425165 | |
| 52 | 4***0 | Насос рулевого усилителя 0425298 (4674117) | |
| 53 | 4***0 | Хомут ТОRRО 25-40/12-С7W1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
