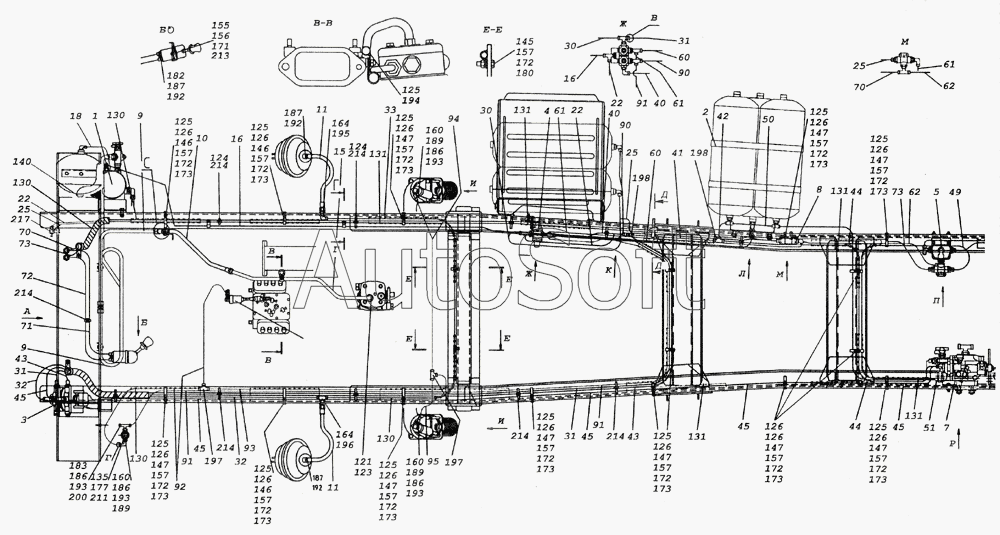

Каталог запасных частей к технике: Камский автозавод 6522 (Euro-2, 3) (2009). 6520-3500006 Установка пневмотормозов
/395.gif)
6520-3500006
6520-3500006-22
1
1
2
3
4
5
7
8
9
9
10
11
11
15
16
16
18
22
22
22
25
25
25
30
30
31
31
31
32
32
33
40
40
41
42
43
43
44
44
45
45
45
45
45
49
50
51
60
60
61
61
61
62
62
70
70
71
72
73
73
90
90
91
91
91
92
93
94
95
121
123
124
124
125
125
125
125
125
125
125
125
125
125
125
125
125
126
126
126
126
126
126
126
126
126
126
126
126
130
130
130
130
131
131
131
131
131
140
145
146
146
146
147
147
147
147
147
147
147
147
147
155
156
157
157
157
157
157
157
157
157
157
157
157
157
157
160
160
160
164
164
171
172
172
172
172
172
172
172
172
172
172
172
172
172
173
173
173
173
173
173
173
173
173
173
173
173
177
180
182
183
186
186
186
186
187
187
187
189
189
189
192
192
192
193
193
193
193
194
195
196
197
197
198
198
200
211
213
214
214
214
214
214
214
217
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6520-3500006 | 6***6 | Установка пневмотормозов | |
| 6520-3500006-22 | 6***2 | Установка пневмотормозов | |
| 1 | 6***6 | Установка блока подготовки воздуха | |
| 1 | 6***2 | Установка осушителя | |
| 2 | 6***3 | Установка воздушных ресиверов | |
| 3 | 6***4 | Установка тормозного крана | |
| 4 | 6***5 | Установка четырехконтурного защитного клапана | |
| 5 | 6***8 | Установка ускорительного клапана | |
| 7 | 6***3 | Установка регулятора тормозных сил | |
| 8 | 6***2 | Установка двухмагистрального клапана | |
| 9 | 6***0 | Охладитель | |
| 10 | 6***0 | Шланг гибкий соединительный | |
| 11 | 5***0 | Шланг гибкий | |
| 12 | 4***0 | Шланг гибкий | |
| 15 | 6***0 | Трубка | |
| 16 | 5***0 | Трубка | |
| 18 | 5***6 | Трубка | |
| 22 | 5***5 | Трубка | |
| 25 | 5***0 | Трубка | |
| 30 | 5***5 | Трубка | |
| 31 | 5***0 | Трубка | |
| 32 | 5***6 | Трубка | |
| 33 | 5***2 | Трубка | |
| 40 | 5***5 | Трубка | |
| 41 | 5***0 | Трубка | |
| 42 | 5***0 | Трубка | |
| 43 | 5***6 | Трубка | |
| 44 | 6***0 | Трубка | |
| 45 | 5***2 | Трубка | |
| 46 | 5***1 | Трубка в сборе | |
| 47 | 5***5 | Трубка | |
| 48 | 5***0 | Трубка | |
| 49 | 5***0 | Трубка | |
| 50 | 5***0 | Трубка | |
| 51 | 5***5 | Трубка | |
| 52 | 5***0 | Трубка | |
| 53 | 5***0 | Трубка | |
| 59 | 5***5 | Трубка | |
| 60 | 5***5 | Трубка | |
| 61 | 5***0 | Трубка | |
| 62 | 5***0 | Трубка в сборе | |
| 63 | 5***6 | Трубка | |
| 64 | 5***5 | Трубка | |
| 65 | 5***0 | Трубка | |
| 66 | 5***0 | Трубка | |
| 70 | 5***6 | Трубка | |
| 71 | 5***5 | Трубка подвода воздуха | |
| 72 | 5***5 | Трубка подвода воздуха | |
| 73 | 5***3 | Трубка | |
| 90 | 6***0 | Трубка | |
| 91 | 5***5 | Трубка | |
| 92 | 5***0 | Трубка в сборе | |
| 93 | 5***2 | Трубка | |
| 94 | 6***4 | Трубка | |
| 95 | 6***6 | Трубка | |
| 105 | 6***0 | Корпус вспомогательного тормоза с заслонкой | |
| 106 | 6***0 | Кронштейн | |
| 107 | 5***5 | Трубка | |
| 108 | 6***7 | Установка осушителя | |
| 120 | 7***9 | Кольцо уплотнительное | |
| 121 | 7***1 | Прокладка | |
| 123 | 5***0 | Штуцер ввертный | |
| 124 | 5***8 | Хомут | |
| 125 | 5***0 | Втулка трубки | |
| 126 | 5***2 | Скоба | |
| 128 | 5***2 | Кронштейн | |
| 129 | 5***2 | Штуцер проходной | |
| 130 | 5***1 | Лента спиральная 22х18х19 ТУ 22-45-001-10841338-93 | |
| 131 | 5***3 | Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 | |
| 132 | 6***9 | Кронштейн крепления шлангов | |
| 133 | 6***8 | Кронштейн | |
| 134 | 6***6 | Тройник фланцевый проходной | |
| 137 | 5***1 | Тройник фланцевый проходной | |
| 138 | 5***9 | Держатель заднего левого пучка проводов | |
| 139 | 5***8 | Держатель заднего правого пучка проводов | |
| 140 | 5***1 | Втулка проходная | |
| 145 | 1***1 | Болт М8-6gх20 | |
| 146 | 1***1 | Болт М8-6gх30 | |
| 147 | 1***1 | Болт М8-6gх35 | |
| 148 | 1***1 | Болт М8-6gх40 | |
| 155 | 1***1 | Винт М6-6gх16 | |
| 156 | 1***1 | Гайка ЕМ6-6Н | |
| 157 | 1***1 | Гайка М8х1,25-6Н | |
| 160 | 1***1 | Гайка низкая М12х1,5-6Н | |
| 161 | 1***1 | Гайка низкая М14х1,5-6Н | |
| 162 | 1***1 | Гайка низкая М16х1,5-6Н | |
| 163 | 1***1 | Гайка низкая М18х1,5-6Н | |
| 164 | 1***1 | Гайка низкая М20х1,5-6Н | |
| 171 | 1***7 | Шайба 6 пружинная | |
| 172 | 1***7 | Шайба 8 пружинная | |
| 173 | 1***1 | Шайба плоская 8х17 | |
| 177 | 1***1 | Шайба плоская 30х54 | |
| 178 | 1***1 | Шплинт разводной 3х15 | |
| 179 | 8***5 | Кляммер | |
| 180 | 8***8 | Скоба | |
| 181 | 8***4 | Штуцер ввертный | |
| 182 | 8***6 | Штуцер ввертный | |
| 183 | 8***2 | Переходник ввертный | |
| 185 | 8***8 | Штуцер фланцевый проходной | |
| 186 | 8***2 | Шайба 10 | |
| 187 | 8***3 | Шайба | |
| 188 | 8***5 | Тройник | |
| 189 | 8***8 | Угольник | |
| 190 | 8***4 | Угольник | |
| 191 | 8***4 | Шайба | |
| 192 | 8***6 | Кольцо уплотнительное | |
| 193 | 8***3 | Кольцо уплотнительное | |
| 194 | 8***1 | Хомут | |
| 195 | 8***5 | Угольник фланцевый проходной | |
| 196 | 8***6 | Тройник фланцевый проходной | |
| 197 | 8***0 | Тройник 6 проходной | |
| 198 | 8***1 | Тройник 12 проходной | |
| 199 | 8***0 | Штуцер фланцевый проходной | |
| 200 | 8***2 | Тройник ввертной симметричный | |
| 201 | 8***1 | Кольцо уплотнительное толкателя | |
| 202 | 8***9 | Кольцо уплотнительное | |
| 209 | 1***9 | Гайка М26х1,5-6Н | |
| 210 | 1***0 | Клапан контрольного вывода в сборе | |
| 211 | 8***0 | Кран пневматический | |
| 212 | 1***0 | Цилиндр управления заслонкой в сборе | |
| 213 | 4***0 | Кран тормозной обратного действия с ручным управлением 961.723.015.0 | |
| 214 | 2***8 | Хомут | |
| 217 | 1***0 | Кран экстренного растормаживания в сборе | |
| 218 | 4***0 | Кран тормозной обратного действия с ручным управлением ДРМ61А |
