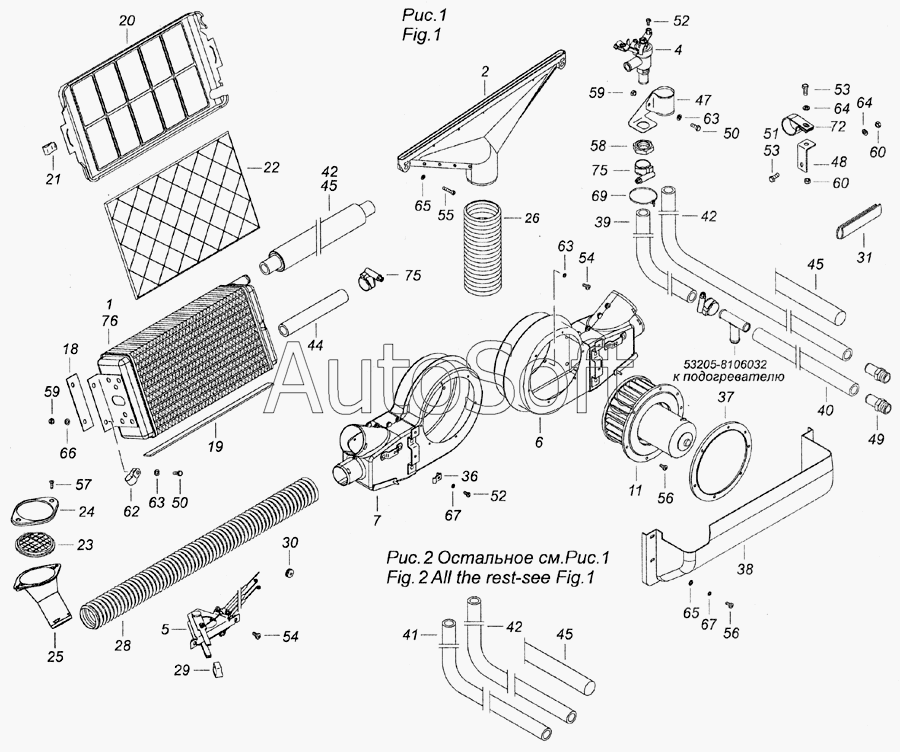

Каталог запасных частей к технике: Камский автозавод 6522 (Euro-2, 3) (2009). 65201-8100005 Установка системы отопления
/594.gif)
58
42
42
42
44
45
45
45
47
48
49
50
50
51
52
52
53
53
54
54
55
56
56
57
41
59
59
60
60
62
63
63
63
64
64
65
65
66
67
67
69
72
75
75
76
53205-8106032
22
65201-8100705
65201-8100705-10
1
2
4
5
6
7
11
11
18
19
20
21
65201-8100005
23
24
25
26
28
29
30
31
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 53205-8106032 | 5***2 | Тройник (сварка) | |
| 65201-8100005 | 6***5 | Установка системы отопления | |
| 65201-8100705 | 6***5 | Установка системы отопления | |
| 65201-8100705-10 | 6***0 | Установка системы отопления | |
| 1 | 5***0 | Радиатор отопителя в сборе | |
| 2 | 5***0 | Сопло обдува в сборе | |
| 4 | 5***0 | Кран отопления в сборе | |
| 5 | 5***0 | Привод управления отоплением | |
| 6 | 5***6 | Улитка с распределителем правая в сборе | |
| 7 | 5***7 | Улитка с распределителем левая в сборе | |
| 11 | 5***9 | Колесо рабочее с электродвигателем в сборе | |
| 11 | 5***9 | Колесо рабочее с электродвигателем, в сборе | |
| 18 | 5***3 | Уплотнитель кожуха | |
| 19 | 5***9 | Уплотнитель радиатора | |
| 20 | 5***0 | Рамка фильтра | |
| 21 | 5***2 | Держатель | |
| 22 | 5***4 | Фильтроэлемент | |
| 23 | 5***1 | Распределитель | |
| 24 | 5***7 | Фланец крепления распределителя | |
| 25 | 5***1 | Патрубок подводящий в сборе | |
| 26 | 5***1 | Шланг обдува ветрового стекла | |
| 28 | 4***7 | Шланг обдува бокового стекла | |
| 29 | 5***0 | Ручка управления | |
| 30 | 5***7 | Втулка оболочки троса | |
| 31 | 5***9 | Прокладка защитная пучка проводов | |
| 36 | 5***5 | Прижим троса | |
| 37 | 5***3 | Кольцо фланца | |
| 38 | 5***1 | Кожух | |
| 39 | 5***1 | Шланг отопителя подводящий | |
| 40 | 6***6 | Рукав | |
| 41 | 5***1 | Шланг отопителя подводящий в сборе | |
| 42 | 5***3 | Шланг отопителя отводящий | |
| 44 | 5***3 | Шланг отопителя передний | |
| 45 | 5***9 | Оболочка шланга | |
| 47 | 5***7 | Скоба отводящего шланга | |
| 48 | 5***2 | Кронштейн | |
| 49 | 5***9 | Патрубок | |
| 50 | 1***1 | Болт ТЕМ6-6gх16 | |
| 51 | 1***1 | Болт М8-6gх14 | |
| 52 | 8***3 | Болт М5-6gх10 | |
| 53 | 1***1 | Болт М8-6gх20 | |
| 54 | 1***1 | Винт М6-6gх12 | |
| 55 | 1***1 | Винт М6-6gх25 | |
| 56 | 1***1 | Винт М5-6gх12 | |
| 57 | 1***1 | Винт самонарезающий | |
| 58 | 1***1 | Гайка М24х1,5-6Н | |
| 59 | 1***1 | Гайка ЕМ6-6Н | |
| 60 | 1***1 | Гайка М8-6Н низкая | |
| 62 | 1***1 | Закрытая скоба троса | |
| 63 | 1***7 | Шайба 6 пружинная | |
| 64 | 1***7 | Шайба 8 пружинная | |
| 65 | 1***1 | Шайба плоская 5,45х10х1 | |
| 66 | 1***1 | Шайба плоская 6х12х1,5 | |
| 67 | 1***3 | Шайба 5 пружинная | |
| 69 | 1***0 | Хомут 5x193 | |
| 72 | 8***0 | Хомут специальный | |
| 75 | 4***0 | Хомут ТОRRО20-32/12-С7W1 | |
| 76 | 2***0 | Радиатор отопителя |
