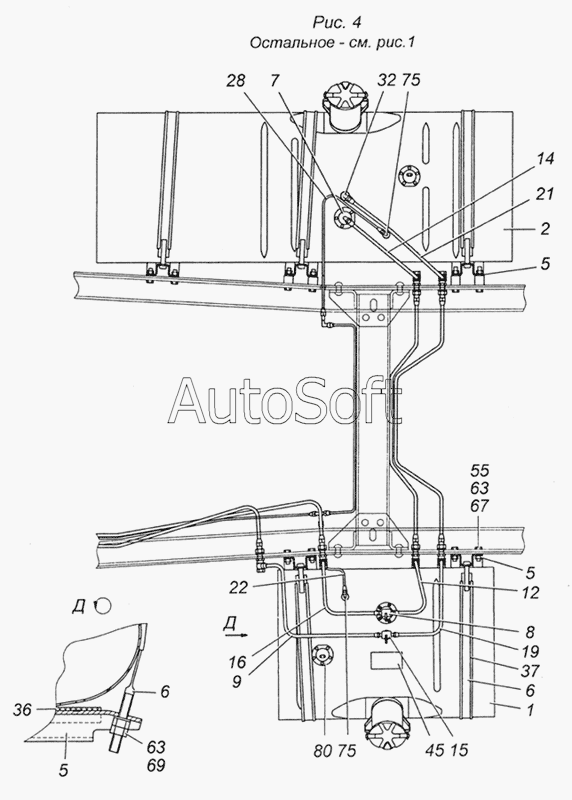

Каталог запасных частей к технике: Камский автозавод 6350 (8х8) (2004). 5Э6350-1100001 Установка топливных баков, фильтра грубой очистки топлива (ФГОТ) и топливопроводов
5Э6350-1100001
5Э6350-1100001-10
5Э6350-1100001-20
5Э6350-1100001-30
63501-1100001-40
5Э6350-1100001-50
5Э6350-1100001-60
1
1
2
2
5
5
5
5
6
6
6
7
7
8
8
9
9
12
12
14
14
15
16
16
19
19
21
21
22
22
28
28
32
36
37
37
45
55
63
63
67
69
75
75
80
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5Э6350-1100001 | 5***1 | Установка топливных баков, ФГОТ и топливопроводов | |
| 5Э6350-1100001-10 | 5***0 | Установка топливных баков, ФГОТ и топливопроводов | |
| 5Э6350-1100001-20 | 5***0 | Установка топливных баков, ФГОТ и топливопроводов | |
| 5Э6350-1100001-30 | 5***0 | Установка топливных баков, ФГОТ и топливопроводов | |
| 5Э6350-1100001-50 | 5***0 | Установка топливных баков, ФГОТ и топливопроводов | |
| 5Э6350-1100001-60 | 5***0 | Установка топливных баков, ФГОТ и топливопроводов | |
| 63501-1100001-40 | 6***0 | Установка топливных баков, ФГОТ и топливопроводов | |
| 1 | 5***0 | Бак топливный в сборе | |
| 1 | 5***0 | Бак топливный в сборе | |
| 2 | 5***0 | Бак топливный | |
| 2 | 5***0 | Бак топливный | |
| 4 | 4***4 | Кронштейн крепления топливного бака | |
| 5 | 5***0 | Кронштейн крепления топливного бака | |
| 5 | 5***4 | Кронштейн крепления топливного бака (сварка) | |
| 6 | 5***0 | Хомут крепления топливного бака | |
| 6 | 5***0 | Хомут крепления топливного бака | |
| 7 | 5***2 | Трубка приемная с фильтром в сборе | |
| 7 | 5***2 | Трубка приемная с фильтром в сборе | |
| 8 | 5***2 | Трубка приемная с фильтром в сборе | |
| 8 | 5***0 | Трубка приемная с фильтром в сборе | |
| 9 | 5***3 | Трубка | |
| 9 | 5***0 | Трубка | |
| 10 | 5***5 | Трубка | |
| 12 | 5***7 | Трубка | |
| 12 | 5***0 | Трубка | |
| 13 | 5***9 | Трубка | |
| 14 | 5***1 | Трубка | |
| 14 | 5***0 | Трубка | |
| 15 | 5***6 | Трубка слива топлива в бак с угольником в сборе | |
| 16 | 5***6 | Трубка | |
| 16 | 5***0 | Трубка | |
| 17 | 5***8 | Трубка | |
| 19 | 5***2 | Трубка | |
| 19 | 5***0 | Трубка | |
| 20 | 5***4 | Трубка | |
| 21 | 5***6 | Трубка | |
| 21 | 5***0 | Трубка | |
| 22 | 5***6 | Трубка | |
| 22 | 5***0 | Трубка | |
| 23 | 5***8 | Трубка | |
| 24 | 5***0 | Трубка | |
| 24 | 5***0 | Трубка | |
| 25 | 5***2 | Трубка | |
| 27 | 5***6 | Трубка | |
| 28 | 5***8 | Трубка | |
| 28 | 5***0 | Трубка | |
| 29 | 5***0 | Трубка | |
| 31 | 7***0 | Фильтр грубой очистки с насосом предпусковой прокачки топлива | |
| 32 | 5***6 | Трубка слива топлива в бак с угольником в сборе | |
| 33 | 5***9 | Скоба крепления топливопроводов | |
| 35 | 5***9 | Проставка | |
| 36 | 5***9 | Прокладка кронштейна крепления топливного бака | |
| 37 | 5***3 | Прокладка | |
| 37 | 5***5 | Прокладка хомута крепления топливного бака | |
| 38 | 5***3 | Кронштейн крепления топливных трубопроводов | |
| 40 | 5***2 | Рукав соединительный топливопроводов | |
| 41 | 5***9 | Шланг соединительный топливных трубопроводов | |
| 42 | 7***9 | Наконечник | |
| 43 | 5***9 | Кронштейн | |
| 44 | 5***3 | Прокладка датчика | |
| 45 | 4***0 | Табличка инструкционная: о пользовании распределительного топливного крана | |
| 46 | 6***0 | Угольник | |
| 48 | 5***0 | Штуцер проходной | |
| 50 | 1***1 | Болт М8-6gх16 | |
| 52 | 1***1 | Болт М8-6gх30 | |
| 54 | 1***1 | Болт М12х1,25-6gх35 | |
| 55 | 1***1 | Болт М12х1,25-6gх40 | |
| 56 | 1***1 | Болт М12х1,25-6gх65 | |
| 57 | 1***1 | Болт М12х1,25-6gх75 | |
| 58 | 1***1 | Болт М16х1,5-6gх45 | |
| 60 | 1***1 | Винт М5-6gх8 | |
| 61 | 1***1 | Гайка М8х1,25-6Н | |
| 63 | 1***1 | Гайка М12х1,25-6Н | |
| 64 | 1***1 | Гайка М16х1,5-6Н | |
| 65 | 1***7 | Шайба 8 пружинная | |
| 66 | 1***1 | Шайба плоская 8х17 | |
| 67 | 1***7 | Шайба 12 пружинная | |
| 68 | 1***7 | Шайба 16 пружинная | |
| 69 | 1***1 | Шайба плоская 12х22х3 | |
| 70 | 1***0 | Хомут 19 в сборе | |
| 71 | 1***0 | Прокладка уплотнительная 14х20х1,5 | |
| 73 | 8***3 | Скоба | |
| 74 | 8***1 | Скоба | |
| 75 | 8***5 | Угольник 6 ввертный | |
| 76 | 8***0 | Тройник 6 проходной | |
| 77 | 8***7 | Угольник ввертный | |
| 78 | 8***5 | Болт М14х1,5-6gх30 | |
| 80 | 4***9 | Датчик указателя уровня топлива СЯМИ 407611-114-01 | |
| 80 | 4***0 | Датчик указателя уровня топлива СЯМИ 407611-114-02 ТУ 4573-002-12258598-93 |
