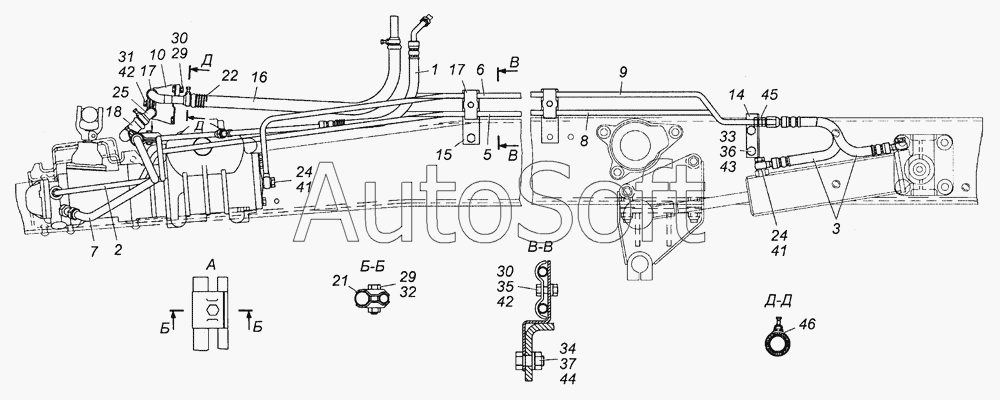

Каталог запасных частей к технике: Камский автозавод 43501 (4х4) (2007). 6350-3400018-02 Установка трубопроводов
1
2
3
5
6
7
8
9
10
14
15
16
17
17
18
21
22
24
24
25
29
29
30
30
31
32
33
34
35
36
37
41
41
42
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Шланг высокого давления | |
| 2 | 6***4 | Трубка высокого давления | |
| 3 | 6***0 | Шланг высокого давления дополнительного гидроцилиндра | |
| 5 | 6***0 | Труба высокого давления | |
| 6 | 6***0 | Труба высокого давления | |
| 7 | 6***4 | Труба низкого давления | |
| 8 | 6***0 | Труба высокого давления | |
| 9 | 6***0 | Труба высокого давления | |
| 10 | 5***0 | Кронштейн масляного радиатора в сборе | |
| 14 | 6***5 | Кронштейн | |
| 15 | 6***0 | Кронштейн | |
| 16 | 5***0 | Шланг низкого давления насоса гидроусилителя руля | |
| 17 | 5***7 | Скоба крепления масляного радиатора | |
| 18 | 5***7 | Шланг низкого давления передний | |
| 21 | 5***3 | Планка крепления труб насоса | |
| 22 | 5***5 | Чехол защитный шланга низкого давления | |
| 24 | 5***3 | Болт М16х1,5 поворотный | |
| 25 | 6***1 | Радиатор масляный гидроусилителя руля | |
| 29 | 2***5 | Гайка М8-6Н ОСТ 37.001.197-75 | |
| 30 | 1***1 | Болт М8-6gх16 | |
| 31 | 1***1 | Болт М8-6gх20 | |
| 32 | 1***1 | Болт М8-6gх35 | |
| 33 | 1***1 | Болт М10х1,25-6gх20 | |
| 34 | 1***1 | Болт М12х1,25-6gх25 | |
| 35 | 1***1 | Гайка М8х1,25-6Н | |
| 36 | 1***1 | Гайка М10х1,25-6Н | |
| 37 | 1***1 | Гайка М12х1,25-6Н | |
| 41 | 1***0 | Прокладка 16,2х22х1,5 | |
| 42 | 1***7 | Шайба 8 пружинная | |
| 43 | 1***7 | Шайба 10 пружинная | |
| 44 | 1***7 | Шайба 12 пружинная | |
| 45 | 8***2 | Шайба регулировочная 38,5х56х1 | |
| 46 | 4***0 | Хомут ТОRRО20-32/12-С7W1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
