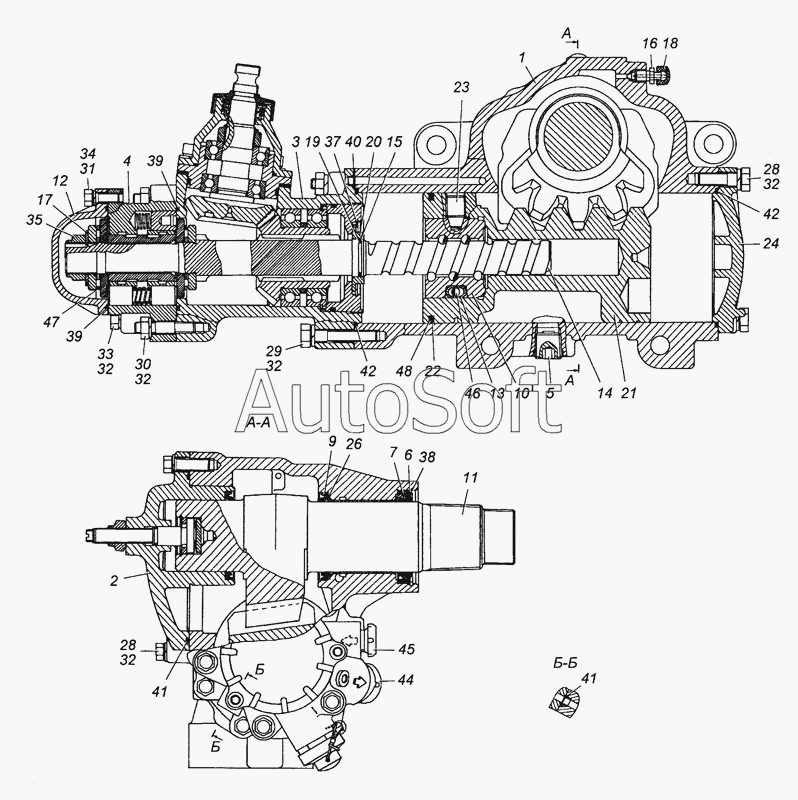

Каталог запасных частей к технике: Камский автозавод 6450 (8х8) (2007). 4310-3400020 Механизм рулевой в сборе
1
2
3
4
6
9
10
11
12
13
14
15
16
17
19
20
21
22
23
24
26
7
28
28
29
30
31
32
32
32
32
32
33
34
35
37
38
39
39
40
41
41
42
42
43
44
45
46
47
5
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Картер механизма рулевого управления в сборе | |
| 2 | 4***3 | Вал сошки с регулировочным винтом и боковой крышкой | |
| 3 | 4***0 | Редуктор угловой в сборе | |
| 4 | 4***2 | Клапан управления гидроусилителем руля в сборе | |
| 5 | 2***6 | Пробка магнитная в сборе | |
| 6 | 4***0 | Манжета наружная сальника сошки вала в сборе | |
| 7 | 8***0 | Манжета вала сошки в сборе | |
| 9 | 4***0 | Манжета уплотнительная вала сошки | |
| 10 | 5***8 | Гайка шариковая | |
| 11 | 4***5 | Вал сошки | |
| 12 | 4***9 | Крышка передняя | |
| 13 | 5***9 | Желоб шариковой гайки | |
| 14 | 4***9 | Винт рулевого управления | |
| 15 | 5***1 | Кольцо уплотнительное винта рулевого управления | |
| 16 | 5***1 | Клапан перепускной | |
| 17 | 5***3 | Шайба пружинная | |
| 18 | 5***7 | Колпачок клапана | |
| 19 | 5***1 | Кольцо распорное | |
| 20 | 5***3 | Втулка плавающая | |
| 21 | 4***1 | Рейка-поршень | |
| 22 | 4***5 | Кольцо уплотнительное рейки-поршня | |
| 23 | 4***7 | Винт установочный | |
| 24 | 4***1 | Крышка задняя | |
| 26 | 4***9 | Шайба упорная уплотнительной манжеты вала сошки | |
| 28 | 1***1 | Болт М10х1,25-6gх30 | |
| 29 | 1***1 | Болт М10х1,25-6gх50 | |
| 30 | 1***1 | Гайка М10х1,25-6Н | |
| 31 | 1***3 | Шайба 8 пружинная | |
| 32 | 1***3 | Шайба 10 пружинная | |
| 33 | 8***4 | Болт М10х1,5-6gх65 | |
| 34 | 1***1 | Болт М8-6gх25 | |
| 35 | 8***2 | Гайка М25х1,5-6Н | |
| 37 | 8***2 | Кольцо упорное втулки | |
| 38 | 8***4 | Кольцо упорное | |
| 39 | 8***1 | Кольцо уплотнительное | |
| 40 | 8***3 | Кольцо уплотнительное редуктора руля | |
| 41 | 8***6 | Кольцо уплотнительное | |
| 42 | 8***7 | Кольцо уплотнительное рулевого механизма | |
| 43 | 8***8 | Кольцо распорное | |
| 44 | 8***5 | Пробка транспортная | |
| 45 | 8***6 | Пробка транспортная | |
| 46 | 7***1 | Шарик | |
| 47 | 8***2 | Подшипник упорный | |
| 48 | 5***7 | Колпачок клапана |
