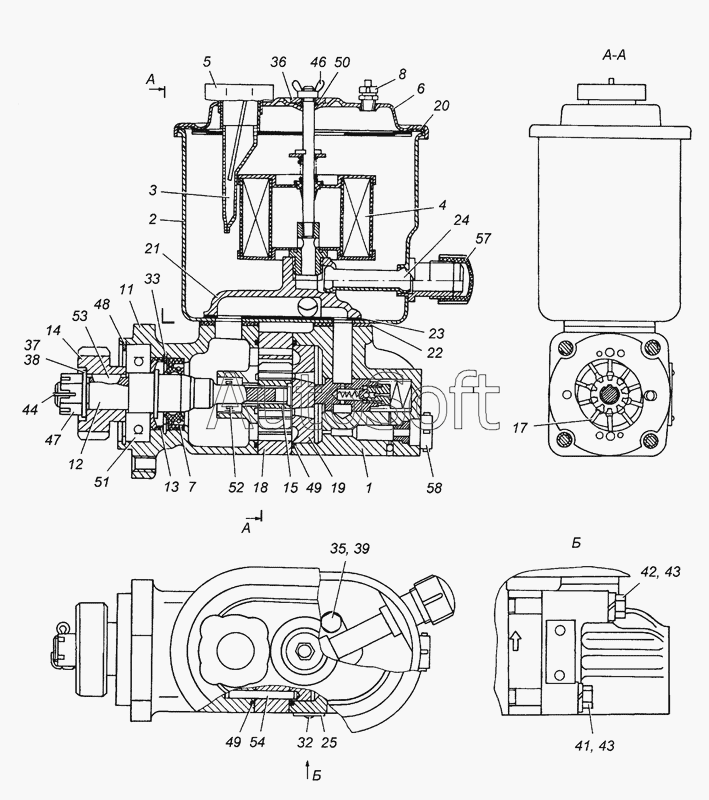

Каталог запасных частей к технике: Камский автозавод 6450 (8х8) (2007). 4310-3407200-01 Насос рулевого усилителя в сборе
1
2
3
4
5
6
11
12
13
14
15
17
18
19
20
21
22
23
24
33
7
8
25
32
35
36
37
38
39
41
42
43
43
44
46
47
48
49
49
50
51
52
53
54
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 352-43-302 | 3***2 | Упаковка | |
| 1 | 4***2 | Крышка насоса гидроусилителя руля в сборе | |
| 2 | 5***1 | Бачок насоса в сборе | |
| 3 | 5***8 | Фильтр заливной в сборе | |
| 4 | 4***0 | Фильтр в сборе | |
| 5 | 5***0 | Пробка заливной горловины бачка в сборе | |
| 6 | 5***0 | Крышка бачка в сборе | |
| 7 | 3***7 | Манжета насоса гидроусилителя руля | |
| 8 | 8***0 | Клапан предохранительный на давление 0,12-0,24 кг/см2 | |
| 11 | 5***1 | Корпус насоса | |
| 12 | 5***7 | Валик насоса | |
| 13 | 5***0 | Кольцо маслоотгонное | |
| 14 | 5***0 | Шестерня привода насоса гидроусилителя руля | |
| 15 | 5***8 | Ротор насоса | |
| 17 | 5***1 | Лопасть насоса | |
| 18 | 5***3 | Статор насоса | |
| 19 | 5***5 | Диск распределительный | |
| 20 | 5***3 | Прокладка уплотнительная крышки бачка | |
| 21 | 5***5 | Коллектор насоса | |
| 22 | 5***1 | Прокладка уплотнительная | |
| 23 | 5***9 | Прокладка коллектора насоса | |
| 24 | 5***1 | Трубка бачка | |
| 25 | 1***6 | Табличка 40х20 | |
| 32 | 4***4 | Заклепка 2х6,37 | |
| 33 | 7***1 | Кольцо Б47 | |
| 35 | 1***1 | Болт М6-6gх25 | |
| 36 | 3***9 | Шайба | |
| 37 | 1***1 | Шайба плоская 16х30 | |
| 38 | 1***3 | Шайба плоская 16х30 | |
| 39 | 1***1 | Шайба плоская 6х12х1,5 | |
| 41 | 8***1 | Болт М10х1,25-6gх70 | |
| 42 | 8***3 | Болт М10х1,25-6gх90 | |
| 43 | 1***7 | Шайба 10 пружинная | |
| 44 | 1***1 | Шплинт 4х30 | |
| 46 | 1***1 | Гайка-барашек | |
| 47 | 8***6 | Гайка М16х1,5-6Н | |
| 48 | 8***6 | Кольцо Б 62 ГОСТ 13943-68 | |
| 49 | 8***7 | Кольцо уплотнительное | |
| 50 | 8***8 | Кольцо уплотнительное | |
| 51 | 3***А | Подшипник 305А | |
| 52 | 1***Е | Подшипник игольчатый | |
| 53 | 8***3 | Шпонка сегментная 5х7,5х19 | |
| 54 | 8***7 | Штифт 5х43 | |
| 57 | 8***3 | Пробка транспортная | |
| 58 | 8***9 | Пробка транспортная |
