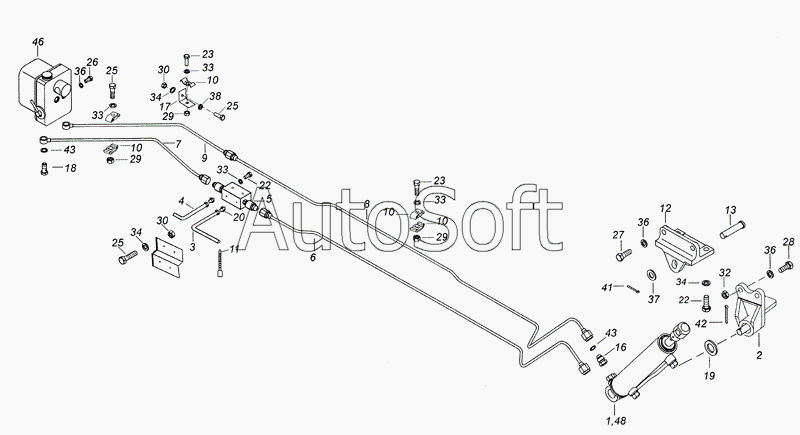

Каталог запасных частей к технике: Камский автозавод 4308 (2008). 4308-5000079-10 Установка механизма опрокидывания кабины
/219.gif)
33
33
33
33
23
23
25
25
25
26
27
28
29
29
29
30
30
32
22
22
34
34
34
36
36
36
37
38
41
42
43
43
46
48
11
2
4
5
6
7
8
9
10
10
10
10
1
12
13
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Гидроцилиндр | |
| 2 | 5***0 | Кронштейн | |
| 3 | 6***1 | Трубка пластиковая | |
| 4 | 6***1 | Трубка пластиковая | |
| 5 | 6***0 | Разветвитель | |
| 6 | 4***0 | Трубка подъёма кабины | |
| 7 | 4***2 | Трубка подъёма кабины | |
| 8 | 4***4 | Трубка опускания кабины | |
| 9 | 4***6 | Трубка опускания кабины | |
| 10 | 7***8 | Скоба крепления топливных трубок | |
| 11 | 5***8 | Хомут | |
| 12 | 4***0 | Кронштейн | |
| 13 | 4***4 | Палец | |
| 16 | 4***3 | Штуцер | |
| 17 | 4***0 | Кронштейн трубопроводов | |
| 18 | 4***9 | Болт поворотный | |
| 19 | 6***0 | Втулка | |
| 20 | 6***7 | Штуцер | |
| 21 | 6***5 | Кронштейн | |
| 22 | 1***1 | Болт М8-6gх12 | |
| 23 | 1***1 | Болт М8-6gх30 | |
| 24 | 1***1 | Болт М8-6gх25 | |
| 25 | 1***1 | Болт М10х1,25-6gх25 | |
| 26 | 1***3 | Болт М12х1,25-6gх16 | |
| 27 | 1***1 | Болт М12х1,25-6gх35 | |
| 28 | 1***1 | Болт М12х1,25-6gх40 | |
| 29 | 1***1 | Гайка М8-6Н низкая | |
| 30 | 1***1 | Гайка М10х1,25-6Н | |
| 32 | 1***1 | Гайка М12х1,25-6Н | |
| 33 | 1***3 | Шайба 8 пружинная | |
| 34 | 1***3 | Шайба 10 пружинная | |
| 36 | 1***7 | Шайба 12 пружинная | |
| 37 | 1***3 | Шайба плоская 16х30 | |
| 38 | 8***3 | Шайба плоская 11х24х1,2 | |
| 41 | 1***1 | Шплинт 4х30 | |
| 42 | 1***1 | Шплинт 4,7х40 | |
| 43 | 1***0 | Прокладка 12,2х18х1,5 | |
| 46 | 4***0 | Насос опрокидывающего механизма КТС 40-506.900 | |
| 48 | 4***0 | Насос опрокидывания кабины ШНКФ 458662250 |
