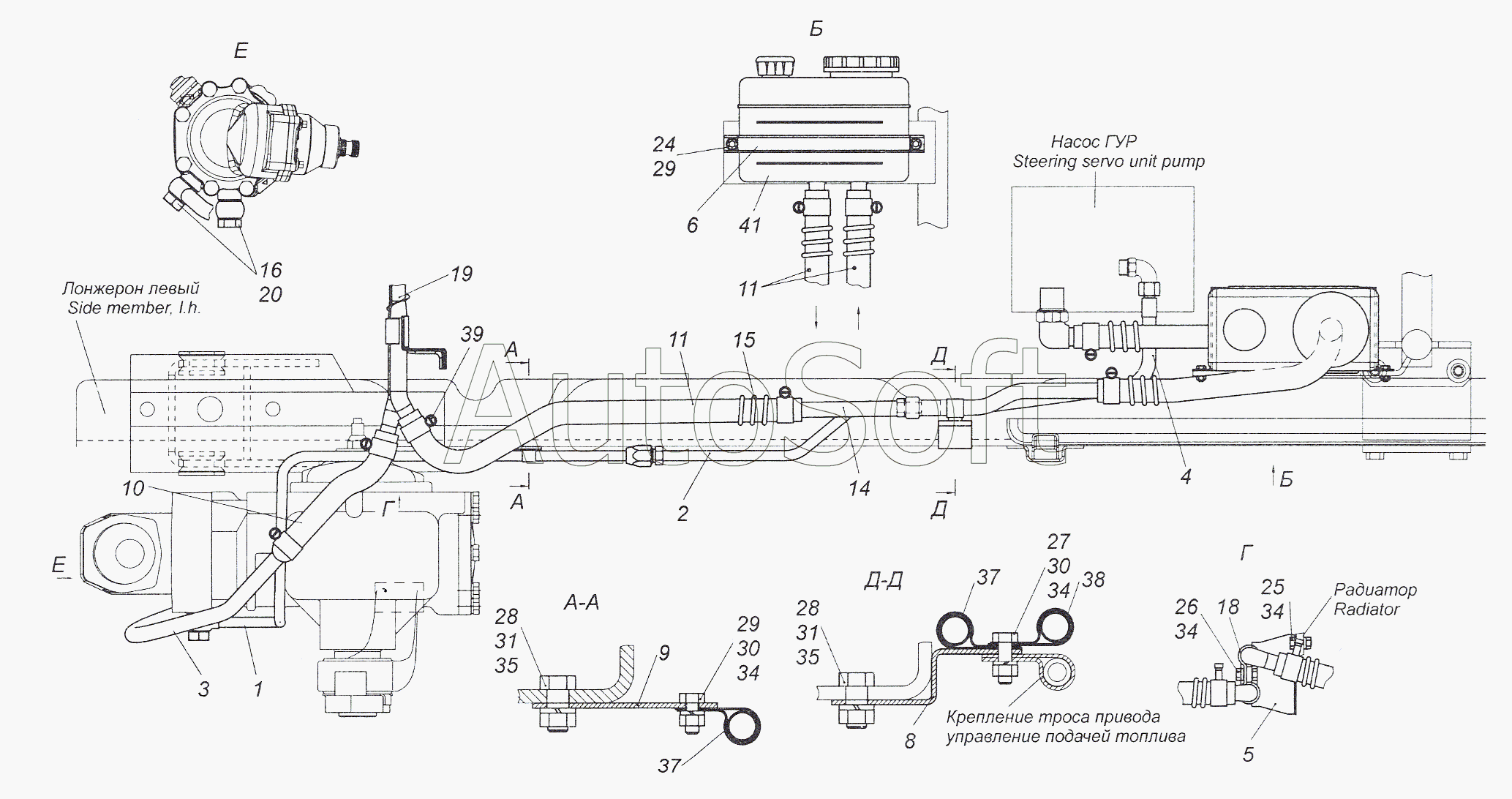

Каталог запасных частей к технике: Камский автозавод 4308 (2008). 4308-3400018-41 Установка трубопроводов и бачка насоса ГУР
/124.gif)
20
41
39
38
37
37
35
35
34
34
34
34
31
31
30
30
29
29
28
28
27
26
25
24
1
19
18
16
15
14
11
11
10
9
8
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Труба высокого давления | |
| 2 | 4***1 | Труба высокого давления | |
| 3 | 4***0 | Труба низкого давления | |
| 4 | 4***0 | Шланг высокого давления | |
| 5 | 5***0 | Кронштейн масляного радиатора в сборе | |
| 6 | 4***1 | Скоба бачка | |
| 8 | 4***0 | Кронштейн | |
| 9 | 4***0 | Пластина | |
| 10 | 4***5 | Шланг низкого давления | |
| 11 | 5***5 | Шланг низкого давления насоса | |
| 14 | 4***0 | Труба низкого давления | |
| 15 | 5***5 | Чехол защитный шланга низкого давления | |
| 16 | 6***4 | Болт М18х1,5 поворотный | |
| 18 | 5***7 | Скоба крепления масляного радиатора | |
| 19 | 6***1 | Радиатор масляный гидроусилителя руля | |
| 20 | 6***1 | Прокладка | |
| 24 | 1***1 | Болт М6-6gх25 | |
| 25 | 1***1 | Болт М8-6gх16 | |
| 26 | 1***1 | Болт М8-6gх20 | |
| 27 | 1***1 | Болт М8-6gх30 | |
| 28 | 1***1 | Болт М12х1,25-6gх30 | |
| 29 | 1***1 | Гайка ЕМ6-6Н | |
| 30 | 1***1 | Гайка М8-6Н низкая | |
| 31 | 1***1 | Гайка М12х1,25-6Н | |
| 34 | 1***7 | Шайба 8 пружинная | |
| 35 | 1***7 | Шайба 12 пружинная | |
| 37 | 8***0 | Кляммер 13 | |
| 38 | 8***1 | Хомут | |
| 39 | 4***0 | Хомут ТОRRО20-32/12-С7W1 | |
| 41 | 4***0 | Бачок С-123018 ф. "RВL" |
