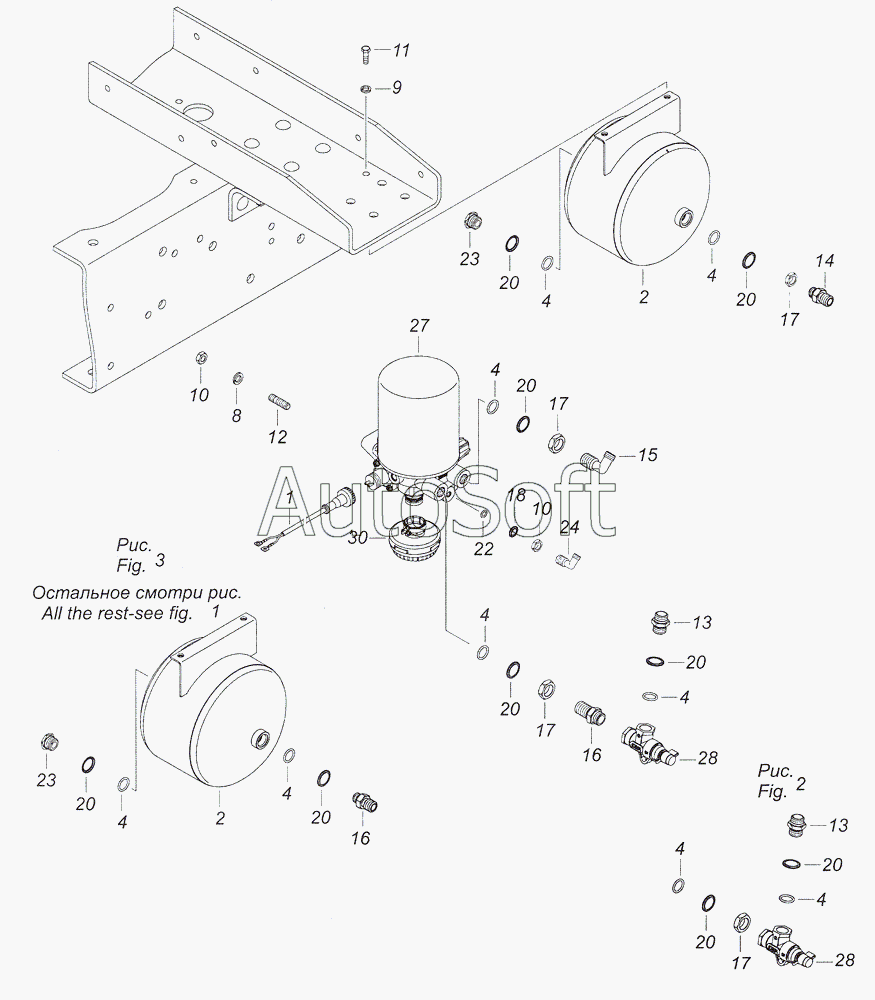

Каталог запасных частей к технике: Камский автозавод 4308 (2008). 4308-3500011-16 Установка осушителя
/137.gif)
15
30
28
28
28
28
27
27
27
24
23
23
22
20
20
20
20
20
20
20
20
20
18
17
17
17
17
16
16
4308-3500011-16
14
13
13
12
11
10
10
9
8
4
4
4
4
4
4
4
4
4
2
2
1
1
1
4308-3500011-22
4308-3500011-17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4308-3500011-16 | 4***6 | Установка осушителя | |
| 4308-3500011-17 | 4***7 | Установка осушителя | |
| 4308-3500011-22 | 4***2 | Установка осушителя | |
| 1 | 5***7 | Соединительный кабель | |
| 1 | 5***2 | Соединительный кабель | |
| 1 | 5***4 | Соединительный кабель | |
| 2 | 4***1 | Ресивер регенерационный | |
| 4 | 7***9 | Кольцо уплотнительное | |
| 8 | 1***7 | Шайба 12 пружинная | |
| 9 | 1***3 | Шайба 8 пружинная | |
| 10 | 1***1 | Гайка низкая М12х1,5-6Н | |
| 11 | 1***1 | Болт М8-6gх20 | |
| 12 | 8***3 | Шпилька | |
| 13 | 8***1 | Штуцер ввертной | |
| 14 | 8***4 | Штуцер ввертный | |
| 15 | 8***7 | Угольник | |
| 16 | 8***7 | Штуцер проходной | |
| 17 | 8***1 | Гайка М22х1,5-6Н | |
| 18 | 8***2 | Шайба 10 | |
| 20 | 8***4 | Шайба | |
| 22 | 8***4 | Кольцо уплотнительное | |
| 23 | 8***3 | Пробка М22х1,5-6Н | |
| 24 | 8***1 | Угольник ввертный | |
| 27 | 2***0 | Регулятор давления с адсорбером и глушителем | |
| 27 | 4***0 | Осушитель LА 6273 | |
| 27 | 4***0 | Осушитель 432.410.102.0 | |
| 28 | 4***0 | Клапан накачки шин 8114-00.00.000 | |
| 28 | 4***0 | Клапан накачки шин ZВ3167 | |
| 28 | 4***0 | Клапан накачки шин 463.711.100.0 | |
| 30 | 4***0 | Глушитель 8089.00.00.000 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
