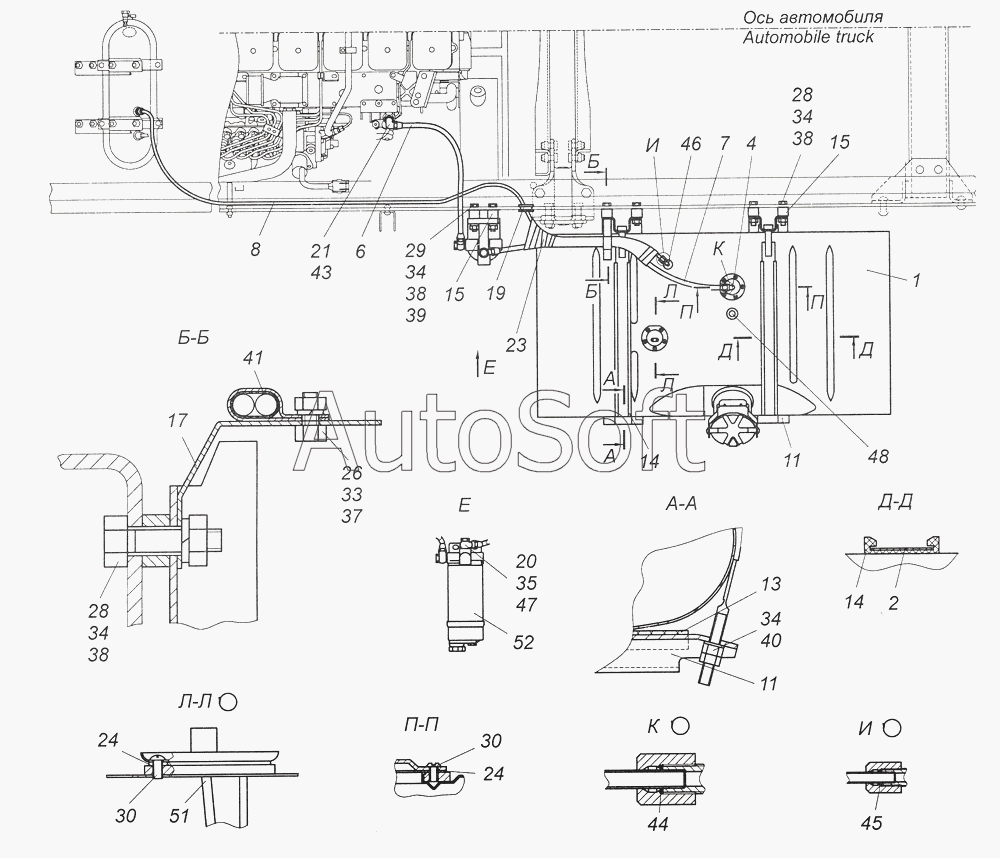

Каталог запасных частей к технике: Камский автозавод 4308 (2008). 4308-1100010 Установка топливных баков, ФГОТ и топливопроводов
/6.gif)
41
30
30
33
34
34
34
34
35
37
38
38
38
39
40
29
43
44
45
46
47
48
51
52
15
15
2
4
6
7
8
11
11
13
14
14
1
17
19
20
21
23
24
24
26
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Бак топливный | |
| 2 | 5***0 | Хомут крепления топливного бака | |
| 4 | 6***2 | Трубка приемная с фильтром в сборе | |
| 6 | 5***5 | Трубка | |
| 7 | 5***7 | Трубка | |
| 8 | 5***6 | Трубка | |
| 11 | 5***0 | Кронштейн крепления топливного бака | |
| 13 | 5***9 | Прокладка кронштейна крепления топливного бака | |
| 14 | 5***5 | Прокладка хомута крепления топливного бака | |
| 15 | 4***0 | Проставка | |
| 17 | 5***3 | Кронштейн крепления топливных трубопроводов | |
| 19 | 5***1 | Втулка проходная | |
| 20 | 5***4 | Наконечник | |
| 21 | 4***5 | Угольник ввертный | |
| 23 | 5***3 | Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 | |
| 24 | 5***3 | Прокладка датчика | |
| 26 | 1***1 | Болт М8-6gх16 | |
| 28 | 1***1 | Болт М12х1,25-6gх55 | |
| 29 | 1***1 | Болт М12х1,25-6gх65 | |
| 30 | 1***1 | Винт М5-6gх8 | |
| 33 | 1***1 | Гайка М8х1,25-6Н | |
| 34 | 1***1 | Гайка М12х1,25-6Н | |
| 35 | 1***0 | Прокладка уплотнительная 14х20х1,5 | |
| 37 | 1***7 | Шайба 8 пружинная | |
| 38 | 1***7 | Шайба 12 пружинная | |
| 39 | 1***1 | Шайба плоская 12х22х3 | |
| 40 | 1***1 | Шайба плоская 12,6х28х3 | |
| 41 | 8***0 | Хомут специальный | |
| 43 | 8***8 | Штуцер ввертный | |
| 44 | 8***3 | Кольцо уплотнительное | |
| 45 | 8***9 | Кольцо уплотнительное | |
| 46 | 8***2 | Угольник ввертной | |
| 47 | 8***5 | Болт М14х1,5-6gх30 | |
| 48 | 8***2 | Пробка коническая транспортная КГ 3/8" | |
| 51 | 4***9 | Датчик указателя уровня топлива СЯМИ 407611-114-01 | |
| 52 | 4***0 | Влагоотделитель FS 9398 |
