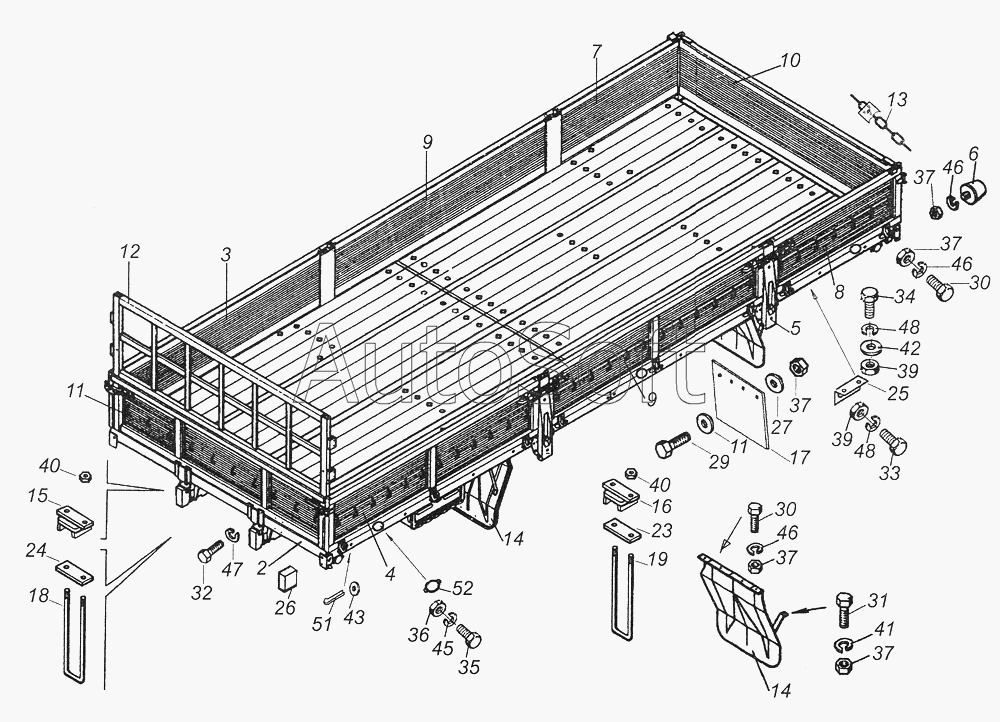

Каталог запасных частей к технике: Камский автозавод 43261 (Евро-1, 2) (2007). 43118-8500010-31 Платформа
37
37
37
37
37
25
26
27
29
30
30
31
32
33
34
35
36
24
39
39
40
40
41
42
43
45
46
46
46
47
48
48
51
52
9
9
43118-8500010-32
43118-8500010-33
2
2
2
3
4
5
6
7
8
43118-8500010-31
10
11
11
12
13
14
14
15
16
17
18
19
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 43118-8500010-31 | 4***1 | Платформа | |
| 43118-8500010-32 | 4***2 | Платформа | |
| 43118-8500010-33 | 4***3 | Платформа | |
| 2 | 4***1 | Основание платформы в сборе | |
| 2 | 4***2 | Основание платформы | |
| 2 | 4***3 | Основание платформы | |
| 3 | 5***0 | Борт № 1 боковой правый в сборе | |
| 4 | 5***1 | Борт №1 боковой левый в сборе | |
| 5 | 5***0 | Стойка бокового борта в сборе | |
| 6 | 5***6 | Буфер рессоры задней подвески кабины в сборе | |
| 7 | 5***0 | Борт №3 боковой правый в сборе | |
| 8 | 5***1 | Борт № 3 боковой левый в сборе | |
| 9 | 5***2 | Борт № 2 боковой в сборе | |
| 10 | 5***0 | Борт задний в сборе | |
| 11 | 5***0 | Борт передний в сборе | |
| 12 | 5***0 | Надставка переднего борта | |
| 13 | 5***0 | Цепь заднего борта в сборе | |
| 14 | 5***3 | Брызговик задний в сборе | |
| 15 | 5***6 | Обойма хомута с накладкой №1 | |
| 16 | 5***0 | Обойма хомута с накладкой | |
| 17 | 4***0 | Щиток грязевой нижний | |
| 18 | 5***2 | Хомут крепления платформы к раме | |
| 19 | 5***3 | Хомут № 2 | |
| 23 | 5***9 | Стяжка | |
| 24 | 5***1 | Стяжка хомута №1 | |
| 25 | 5***5 | Угольник фиксирующий платформу, нижний | |
| 26 | 5***2 | Упор продольного бруса | |
| 27 | 5***6 | Шайба буферная (Б) | |
| 29 | 1***1 | Болт М8-6gх25 | |
| 30 | 2***8 | Болт М8х6gх16 | |
| 31 | 2***5 | Болт М8-6gх50 ОСТ 37.001.106-75 | |
| 32 | 1***1 | Болт М10х1,25-6gх25 | |
| 33 | 1***1 | Болт М12х1,25-6gх35 | |
| 34 | 1***1 | Болт М12х1,25-6gх40 | |
| 35 | 1***1 | Винт М6-6gх12 | |
| 36 | 1***1 | Гайка ЕМ6-6Н | |
| 37 | 1***1 | Гайка М8х1,25-6Н | |
| 39 | 1***1 | Гайка М12х1,25-6Н | |
| 40 | 2***8 | Гайка М14х1,5-6Н ОСТ 37.001.197-75 | |
| 41 | 1***1 | Шайба плоская 8х20 | |
| 42 | 1***1 | Шайба плоская 12х22х3 | |
| 43 | 1***1 | Шайба плоская 16,8х28х3 | |
| 45 | 1***7 | Шайба 6 пружинная | |
| 46 | 1***7 | Шайба 8 пружинная | |
| 47 | 1***7 | Шайба 10 пружинная | |
| 48 | 1***7 | Шайба 12 пружинная | |
| 51 | 1***1 | Шплинт разводной 3х30 | |
| 52 | Ф***0 | Световозвращатель ФП 316 ТУ37.003079-80 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
