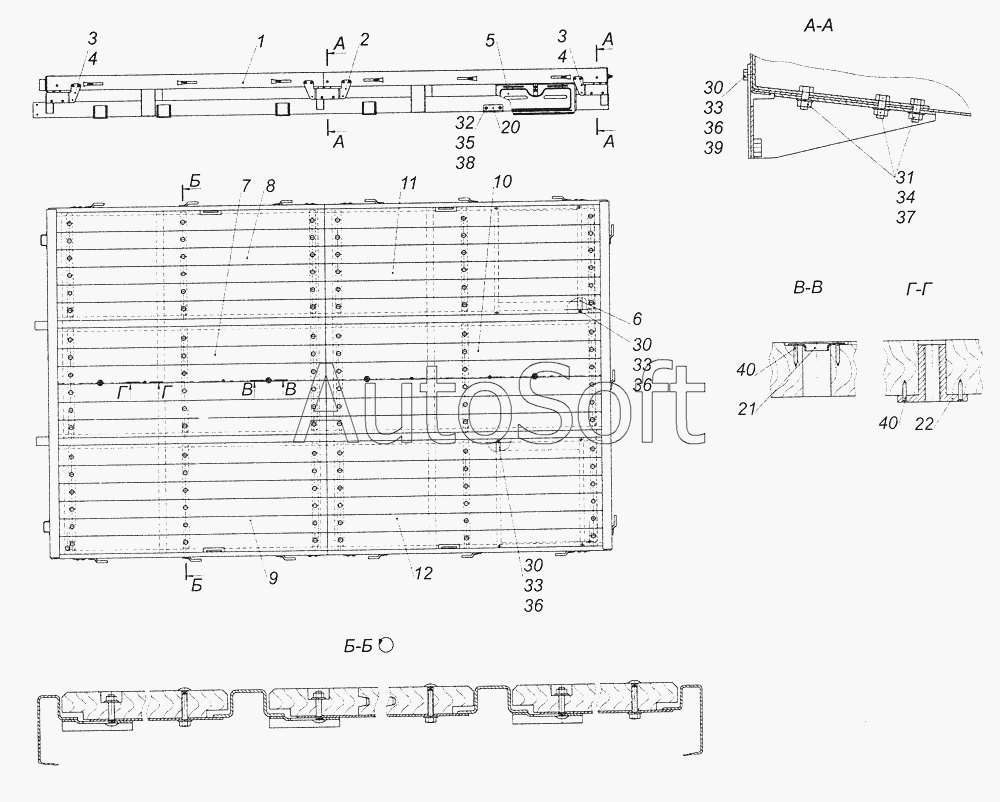

Каталог запасных частей к технике: Камский автозавод 43261 (Евро-1, 2) (2007). 43501-8501010-81 Основание платформы
1
2
3
3
4
4
5
6
7
8
9
10
11
12
20
21
22
30
30
30
31
32
33
33
33
34
35
36
36
36
37
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Каркас основания платформы | |
| 2 | 5***0 | Упор средней стойки | |
| 3 | 5***0 | Упор передней правой стойки | |
| 4 | 5***0 | Упор передней левой стойки | |
| 5 | 6***0 | Ящик платформы | |
| 6 | 5***0 | Ящик платформы | |
| 7 | 4***1 | Щит пола №1 средний | |
| 8 | 4***1 | Щит пола №1 правый | |
| 9 | 4***1 | Щит пола №1 левый | |
| 10 | 6***0 | Щит пола №3 средний | |
| 11 | 6***0 | Щит пола №3 правый | |
| 12 | 6***0 | Щит пола №3 левый | |
| 20 | 5***5 | Угольник фиксирующий платформу, нижний | |
| 21 | 6***0 | Гнездо средней скамейки | |
| 22 | 6***0 | Гнездо крепления растяжки | |
| 30 | 1***1 | Болт М8-6gх20 | |
| 31 | 1***1 | Болт М10х1,25-6gх25 | |
| 32 | 1***1 | Болт М12х1,25-6gх90 | |
| 33 | 1***1 | Гайка М8х1,25-6Н | |
| 34 | 1***1 | Гайка М10х1,25-6Н | |
| 35 | 1***1 | Гайка М12х1,25-6Н | |
| 36 | 1***7 | Шайба 8 пружинная | |
| 37 | 1***7 | Шайба 10 пружинная | |
| 38 | 1***7 | Шайба 12 пружинная | |
| 39 | 1***1 | Шайба плоская 8х17 | |
| 40 | 1***3 | Гвоздь витой 2.67x25.4 |
