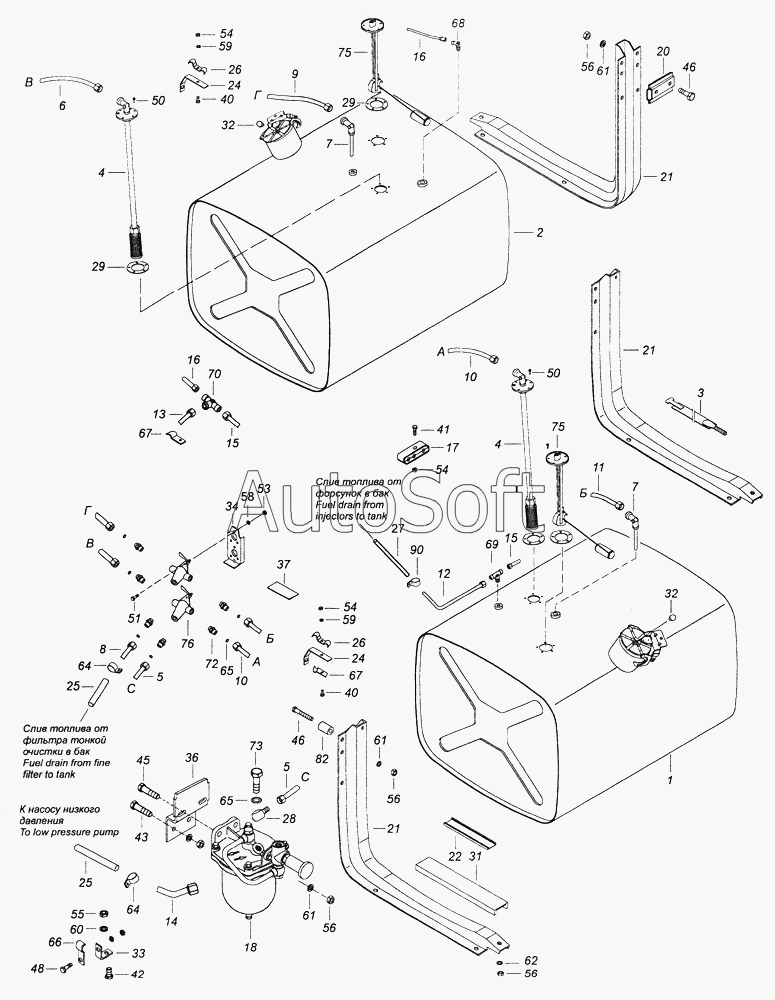

Каталог запасных частей к технике: Камский автозавод 43261 (Евро-1, 2) (2007). 43114-1100002-31 Установка топливного бака, ФГОТ и топливопроводов
41
54
54
54
53
51
50
50
48
46
46
45
43
42
55
40
40
37
36
34
33
32
32
31
29
29
67
67
64
64
90
76
75
75
73
72
70
69
68
28
66
65
65
62
61
61
61
60
59
59
58
56
56
56
56
2
9
8
8
8
7
7
6
5
5
4
4
3
10
10
1
43114-1100002-38
43114-1100002-37
43114-1100002-36
43114-1100002-35
43114-1100002-34
43114-1100002-33
43114-1100002-32
18
27
26
26
25
25
24
24
22
21
21
21
82
20
18
43114-1100002-31
17
16
16
15
15
14
13
12
12
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 43114-1100002-31 | 4***1 | Установка топливного бака, ФГОТ и топливопроводов | |
| 43114-1100002-32 | 4***2 | Установка топливного бака, ФГОТ и топливопроводов | |
| 43114-1100002-33 | 4***3 | Установка топливного бака, ФГОТ и топливопроводов | |
| 43114-1100002-34 | 4***4 | Установка топливного бака, ФГОТ и топливопроводов | |
| 43114-1100002-35 | 4***5 | Установка топливных баков, ФГОТ и топливопроводов | |
| 43114-1100002-36 | 4***6 | Установка топливного бака, ФГОТ и топливопроводов | |
| 43114-1100002-37 | 4***7 | Установка топливных баков, ФГОТ и топливопроводов | |
| 43114-1100002-38 | 4***8 | Установка топливного бака, ФГОТ и топливопроводов | |
| 1 | 5***0 | Бак топливный в сборе | |
| 2 | 5***0 | Бак топливный | |
| 3 | 5***0 | Хомут крепления топливного бака | |
| 4 | 5***2 | Трубка приемная с фильтром в сборе | |
| 5 | 4***5 | Трубка | |
| 6 | 4***1 | Трубка | |
| 7 | 5***6 | Трубка слива топлива в бак с угольником в сборе | |
| 8 | 4***8 | Трубка | |
| 8 | 4***2 | Трубка | |
| 8 | 5***1 | Трубка | |
| 9 | 4***1 | Трубка | |
| 10 | 4***0 | Трубка | |
| 11 | 4***7 | Трубка | |
| 12 | 4***1 | Трубка | |
| 12 | 4***2 | Трубка | |
| 13 | 4***1 | Трубка | |
| 14 | 4***0 | Трубка | |
| 15 | 4***1 | Трубка | |
| 16 | 4***1 | Трубка | |
| 17 | 7***8 | Скоба крепления топливных трубок | |
| 18 | 7***1 | Фильтр грубой очистки топлива в сборе | |
| 18 | 7***0 | Фильтр грубой очистки с насосом предпусковой прокачки топлива | |
| 20 | 5***0 | Проставка | |
| 21 | 5***0 | Кронштейн крепления топливного бака | |
| 22 | 5***3 | Прокладка | |
| 24 | 5***3 | Кронштейн крепления топливных трубопроводов | |
| 25 | 5***2 | Рукав соединительный топливопроводов | |
| 26 | 5***9 | Скоба крепления топливопроводов | |
| 27 | 5***9 | Шланг соединительный топливных трубопроводов | |
| 28 | 7***9 | Наконечник | |
| 29 | 5***3 | Прокладка датчика | |
| 31 | 5***9 | Прокладка кронштейна крепления топливного бака | |
| 32 | 4***0 | Заглушка | |
| 33 | 4***3 | Кронштейн крепления топливных трубопроводов | |
| 34 | 4***9 | Кронштейн | |
| 36 | 4***9 | Кронштейн | |
| 37 | 4***0 | Табличка инструкционная | |
| 39 | 1***1 | Болт М8-6gх16 | |
| 40 | 1***1 | Болт М8-6gх20 | |
| 41 | 1***1 | Болт М8-6gх35 | |
| 42 | 1***1 | Болт М10х1,25-6gх25 | |
| 43 | 1***1 | Болт М12х1,25-6gх30 | |
| 45 | 1***1 | Болт М12х1,25-6gх35 | |
| 46 | 1***1 | Болт М12х1,25-6gх65 | |
| 48 | 1***1 | Болт М12х1,25-6gх25 | |
| 50 | 1***1 | Винт М5-6gх10 | |
| 51 | 1***1 | Винт М6-6gх16 | |
| 53 | 1***1 | Гайка ЕМ6-6Н | |
| 54 | 1***1 | Гайка М8х1,25-6Н | |
| 55 | 1***1 | Гайка М10x1,25-6Н | |
| 56 | 1***1 | Гайка М12х1,25-6Н | |
| 58 | 1***3 | Шайба 6 пружинная | |
| 59 | 1***7 | Шайба 8 пружинная | |
| 60 | 1***7 | Шайба 10 пружинная | |
| 61 | 1***7 | Шайба 12 пружинная | |
| 62 | 1***1 | Шайба плоская 12х22х3 | |
| 64 | 4***0 | Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 | |
| 65 | 1***0 | Прокладка уплотнительная 14х20х1,5 | |
| 66 | 8***3 | Скоба | |
| 67 | 8***1 | Скоба | |
| 68 | 8***5 | Угольник 6 ввертный | |
| 69 | 8***9 | Тройник 6 ввертный | |
| 70 | 8***0 | Тройник 6 проходной | |
| 72 | 8***3 | Штуцер | |
| 73 | 8***5 | Болт М14х1,5-6gх30 | |
| 75 | 4***9 | Датчик указателя уровня топлива СЯМИ 407611-114-01 | |
| 76 | П***0 | Кран ПП6 -2 | |
| 82 | 5***9 | Проставка | |
| 90 | 4***0 | Хомут ТОRRО 8-16/9-С7W1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
