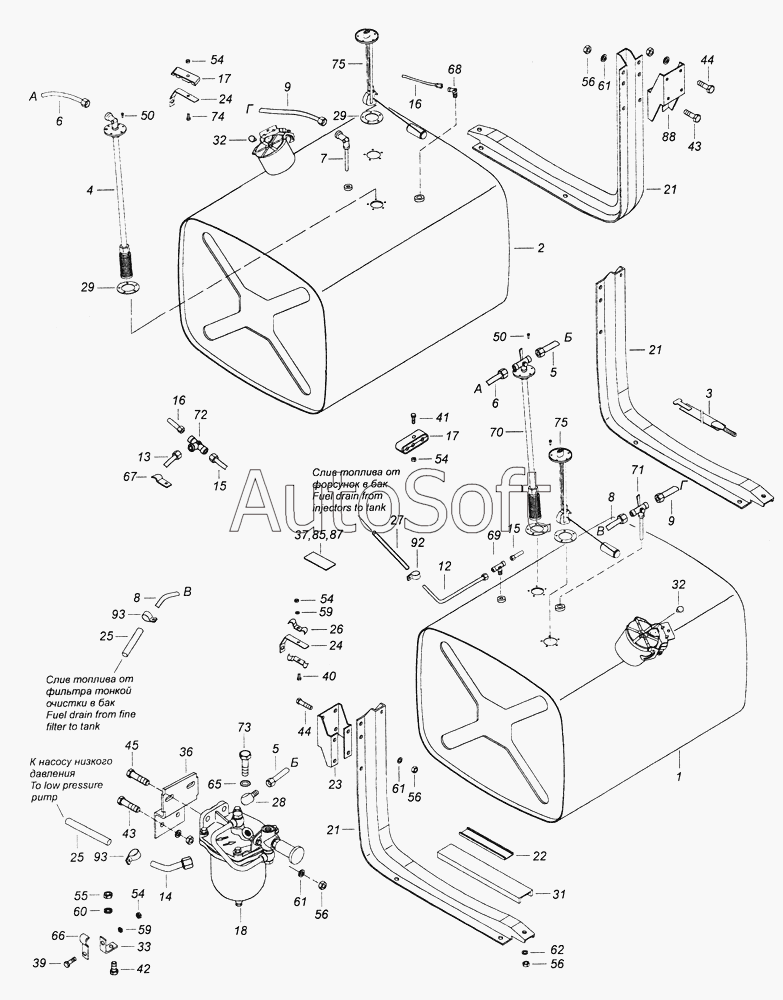

Каталог запасных частей к технике: Камский автозавод 43261 (Евро-1, 2) (2007). 43114-1100005-31 Установка топливного бака, ФГОТ и топливопроводов
86
50
50
45
44
44
43
43
42
41
40
39
37
54
54
54
54
85
36
33
32
32
31
29
29
28
27
67
93
93
92
75
75
74
73
72
69
68
26
66
65
62
61
61
61
60
59
59
56
56
56
56
55
2
8
71
7
6
6
5
5
70
4
3
8
8
1
43114-1100005-38
43114-1100005-37
43114-1100005-36
43114-1100005-35
43114-1100005-34
43114-1100005-33
43114-1100005-32
17
17
25
25
24
24
23
88
22
21
21
21
18
18
43114-1100005-31
16
16
15
15
14
13
12
12
9
9
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 43114-1100005-31 | 4***1 | Установка топливного бака, ФГОТ и топливопроводов | |
| 43114-1100005-32 | 4***2 | Установка топливного бака, ФГОТ и топливопроводов | |
| 43114-1100005-33 | 4***3 | Установка топливного бака, ФГОТ и топливопроводов | |
| 43114-1100005-34 | 4***4 | Установка топливного бака, ФГОТ и топливопроводов | |
| 43114-1100005-35 | 4***5 | Установка топливного бака, ФГОТ и топливопроводов | |
| 43114-1100005-36 | 4***6 | Установка топливного бака, ФГОТ и топливопроводов | |
| 43114-1100005-37 | 4***7 | Установка топливного бака, ФГОТ и топливопроводов | |
| 43114-1100005-38 | 4***8 | Установка топливного бака, ФГОТ и топливопроводов | |
| 1 | 5***0 | Бак топливный в сборе | |
| 2 | 5***0 | Бак топливный | |
| 3 | 5***0 | Хомут крепления топливного бака | |
| 4 | 5***2 | Трубка приемная с фильтром в сборе | |
| 5 | 4***0 | Трубка | |
| 6 | 4***2 | Трубка | |
| 7 | 5***6 | Трубка слива топлива в бак с угольником в сборе | |
| 8 | 4***3 | Трубка | |
| 8 | 4***4 | Трубка | |
| 8 | 4***5 | Трубка | |
| 9 | 4***2 | Трубка | |
| 12 | 4***1 | Трубка | |
| 12 | 4***2 | Трубка | |
| 13 | 4***1 | Трубка | |
| 14 | 4***0 | Трубка | |
| 15 | 4***1 | Трубка | |
| 16 | 4***1 | Трубка | |
| 17 | 7***8 | Скоба крепления топливных трубок | |
| 18 | 7***1 | Фильтр грубой очистки топлива в сборе | |
| 18 | 7***0 | Фильтр грубой очистки с насосом предпусковой прокачки топлива | |
| 21 | 5***0 | Кронштейн крепления топливного бака | |
| 22 | 5***3 | Прокладка | |
| 23 | 4***0 | Проставка | |
| 24 | 5***3 | Кронштейн крепления топливных трубопроводов | |
| 25 | 5***2 | Рукав соединительный топливопроводов | |
| 26 | 5***9 | Скоба крепления топливопроводов | |
| 27 | 5***9 | Шланг соединительный топливных трубопроводов | |
| 28 | 7***9 | Наконечник | |
| 29 | 5***3 | Прокладка датчика | |
| 31 | 5***9 | Прокладка кронштейна крепления топливного бака | |
| 32 | 4***0 | Заглушка | |
| 33 | 4***3 | Кронштейн крепления топливных трубопроводов | |
| 36 | 4***9 | Кронштейн | |
| 37 | 4***0 | Табличка инструкционная: о пользовании распределительного топливного крана | |
| 39 | 1***1 | Болт М8-6gх16 | |
| 40 | 1***1 | Болт М8-6gх20 | |
| 41 | 1***1 | Болт М8-6gх35 | |
| 42 | 1***1 | Болт М10х1,25-6gх25 | |
| 43 | 1***1 | Болт М12х1,25-6gх30 | |
| 44 | 1***1 | Болт М12х1,25-6gх35 | |
| 45 | 1***1 | Болт М12х1,25-6gх35 | |
| 50 | 1***1 | Винт М5-6gх10 | |
| 54 | 1***1 | Гайка М8х1,25-6Н | |
| 55 | 1***1 | Гайка М10x1,25-6Н | |
| 56 | 1***1 | Гайка М12х1,25-6Н | |
| 59 | 1***7 | Шайба 8 пружинная | |
| 60 | 1***7 | Шайба 10 пружинная | |
| 61 | 1***7 | Шайба 12 пружинная | |
| 62 | 1***1 | Шайба плоская 12х22х3 | |
| 65 | 1***0 | Прокладка уплотнительная 14х20х1,5 | |
| 66 | 8***3 | Скоба | |
| 67 | 8***1 | Скоба | |
| 68 | 8***5 | Угольник 6 ввертный | |
| 69 | 8***9 | Тройник 6 ввертный | |
| 70 | 5***2 | Трубка приемная с фильтром в сборе | |
| 71 | 5***6 | Трубка слива топлива в бак с угольником в сборе | |
| 72 | 8***0 | Тройник 6 проходной | |
| 73 | 8***5 | Болт М14х1,5-6gх30 | |
| 74 | 1***1 | Болт М8-6gх30 | |
| 75 | 4***9 | Датчик указателя уровня топлива СЯМИ 407611-114-01 | |
| 85 | 4***3 | Табличка инструкционная | |
| 86 | 4***0 | Табличка инструкционная | |
| 88 | 4***6 | Проставка | |
| 92 | 4***0 | Хомут ТОRRО 8-16/9-С7W1 | |
| 93 | 4***0 | Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 |
