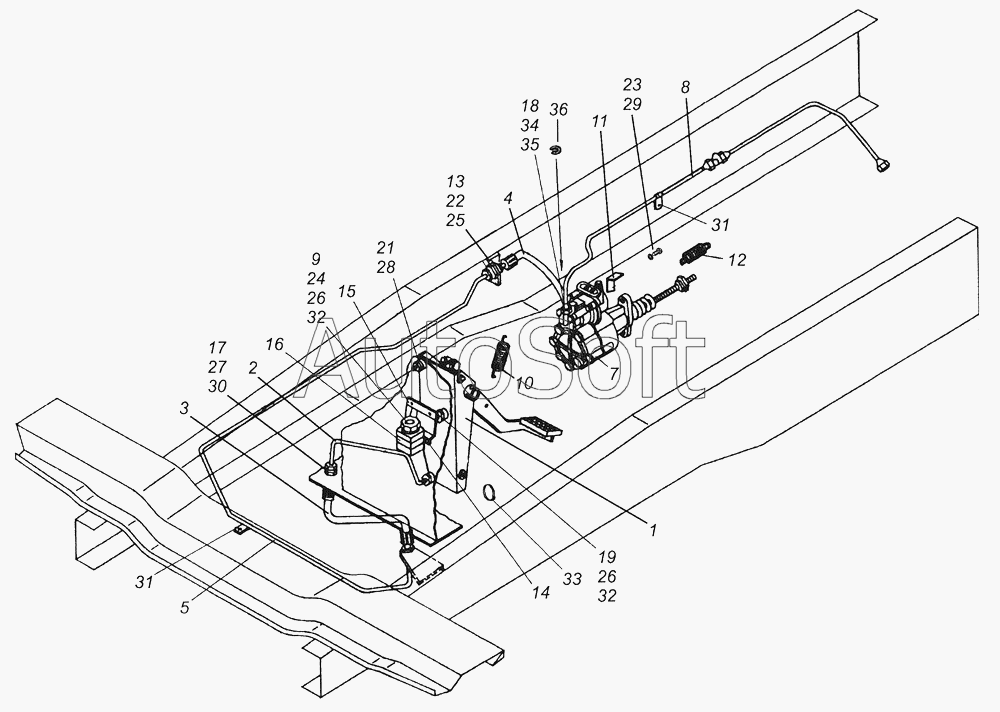

Каталог запасных частей к технике: Камский автозавод 43261 (Евро-1, 2) (2007). 4310-1600006 Установка педали и привода выключения сцепления
1
2
3
4
5
7
8
9
10
11
12
13
14
15
16
17
18
19
21
22
23
24
25
26
26
27
28
29
30
31
31
32
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***8 | Педаль сцепления с кронштейном и главным цилиндром в сборе | |
| 2 | 5***8 | Трубка от главного цилиндра в сборе | |
| 3 | 5***0 | Шланг гибкий привода управления сцепления в сборе | |
| 4 | 4***0 | Шланг гибкий привода управления сцеплением в сборе | |
| 5 | 5***2 | Трубка привода управления сцеплением в сборе | |
| 7 | 5***0 | Усилитель пневмогидравлический в сборе | |
| 8 | 5***2 | Трубка подвода воздуха | |
| 9 | 5***0 | Бачок главного цилиндра в сборе | |
| 10 | 5***4 | Пружина оттяжная педали сцепления | |
| 11 | 5***7 | Скоба | |
| 12 | 5***0 | Пружина | |
| 13 | 5***1 | Скоба шланга привода управления сцеплением | |
| 14 | 5***4 | Уплотнитель | |
| 15 | 5***6 | Кронштейн бачка | |
| 16 | 5***3 | Хомут крепления бачка | |
| 17 | 5***3 | Штуцер соединительный | |
| 18 | 8***1 | Угольник ввертный | |
| 19 | 8***П | Гайкодержатель М6 | |
| 21 | 1***1 | Болт М10х1,25-6gх30 | |
| 22 | 1***1 | Болт М12х1,25-6gх25 | |
| 23 | 1***1 | Болт М12х1,25-6gх45 | |
| 24 | 1***1 | Гайка ЕМ6-6Н | |
| 25 | 1***5 | Гайка табл. ВАЗ 10112 М12х1,25 | |
| 26 | 1***1 | Болт М6-6gх12 | |
| 27 | 1***1 | Гайка низкая М16х1,5-6Н | |
| 28 | 1***7 | Шайба 10 пружинная | |
| 29 | 1***7 | Шайба 12 пружинная | |
| 30 | 1***7 | Шайба 16 пружинная | |
| 31 | 8***2 | Скоба | |
| 32 | 1***3 | Шайба 6 пружинная | |
| 33 | 1***0 | Хомут 12 | |
| 34 | 1***1 | Гайка низкая М12х1,5-6Н | |
| 35 | 8***2 | Шайба 10 | |
| 36 | 8***0 | Кольцо уплотнительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
