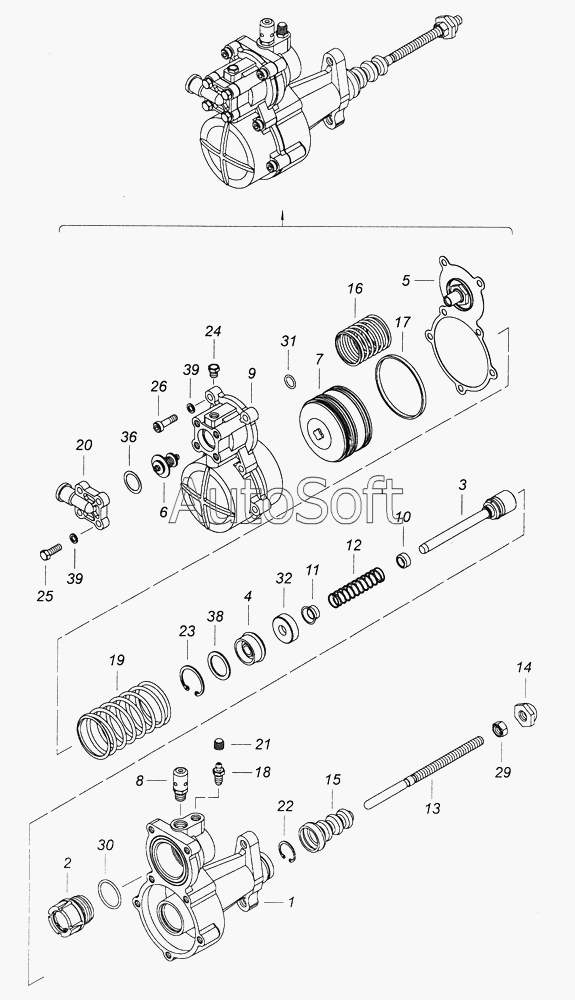

Каталог запасных частей к технике: Камский автозавод 43261 (Евро-1, 2) (2007). 5320-1609510 Пневмогидравлический усилитель
26
18
19
20
21
22
23
24
25
17
29
30
31
32
36
38
39
39
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***6 | Корпус пневмогидравлического усилителя задний в сборе | |
| 2 | 5***4 | Поршень следящий редуктора в сборе | |
| 3 | 5***2 | Поршень выключения сцепления в сборе | |
| 4 | 5***6 | Уплотнение поршня выключения сцепления в сборе | |
| 5 | 5***0 | Диафрагма ПГУ в сборе | |
| 6 | 5***8 | Клапан пневмогидравлического усилителя в сборе | |
| 7 | 5***2 | Поршень пневматический в сборе | |
| 8 | 1***0 | Сапун с клапаном в сборе | |
| 9 | 5***5 | Корпус пневмогидравлического усилителя передний | |
| 10 | 5***1 | Втулка пружины упорная | |
| 11 | 5***3 | Втулка распорная уплотнения поршня выключения сцепления | |
| 12 | 5***5 | Пружина распорная | |
| 13 | 5***0 | Толкатель поршня | |
| 14 | 5***8 | Гайка сферическая толкателя | |
| 15 | 5***9 | Чехол защитный | |
| 16 | 5***3 | Пружина диафрагмы | |
| 17 | 5***8 | Кольцо опорное | |
| 18 | 5***1 | Клапан перепускной | |
| 19 | 5***1 | Пружина пневматического поршня | |
| 20 | 5***1 | Крышка подвода воздуха | |
| 21 | 5***7 | Колпачок клапана | |
| 22 | 8***0 | Кольцо упорное | |
| 23 | 8***3 | Кольцо упорное | |
| 24 | 8***1 | Пробка КГ 1/8" | |
| 25 | 1***1 | Болт М8-6gх25 | |
| 26 | 8***3 | Винт М8-6gх35 | |
| 29 | 1***1 | Гайка М12х1,25-6Н | |
| 30 | 8***6 | Кольцо уплотнительное | |
| 31 | 8***6 | Кольцо уплотнительное | |
| 32 | 8***6 | Манжета в сборе | |
| 36 | 1***0 | Прокладка регулировочная 24,3х32х0,5 | |
| 38 | 8***8 | Шайба | |
| 39 | 1***7 | Шайба 8 пружинная |
