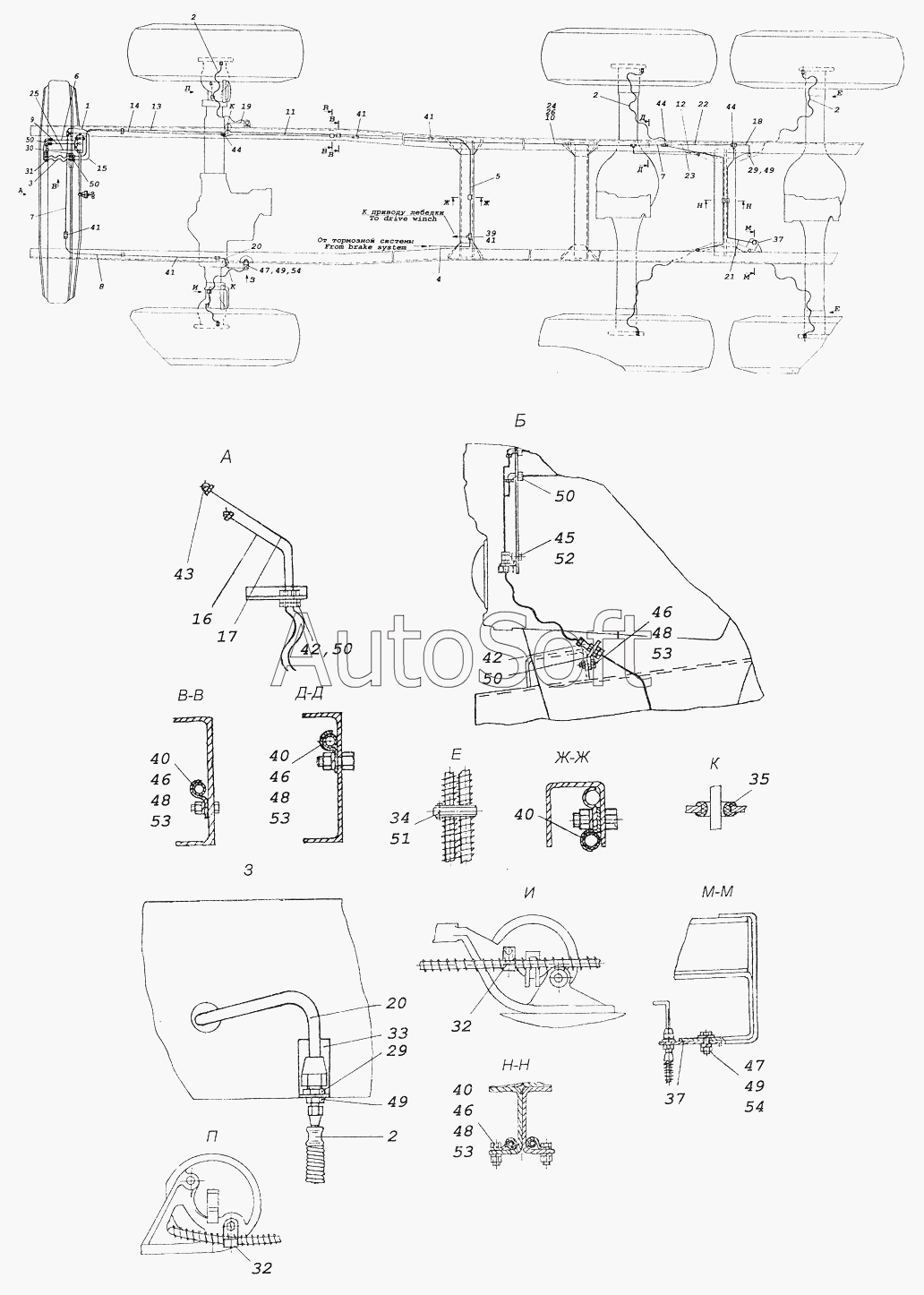

Каталог запасных частей к технике: Камский автозавод 43261 (Евро-1, 2) (2007). 43118-3125001-20 Установка системы накачки шин
41
41
41
41
41
24
25
26
29
29
30
31
32
32
33
34
35
37
37
29
39
40
40
40
40
23
42
42
43
44
44
44
45
46
46
46
46
47
47
48
48
48
48
49
49
49
49
50
50
50
50
50
51
52
53
53
53
53
54
54
9
43118-3125001-21
43118-3125001-31
43118-3125001-22
43118-3125001-32
1
2
2
2
2
3
4
5
6
7
7
8
43118-3125001-20
10
11
12
13
14
15
16
17
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 43118-3125001-20 | 4***0 | Установка системы накачки шин | |
| 43118-3125001-21 | 4***1 | Установка системы накачки шин | |
| 43118-3125001-22 | 4***2 | Установка системы накачки шин | |
| 43118-3125001-31 | 4***1 | Установка системы накачки шин | |
| 43118-3125001-32 | 4***2 | Установка системы накачки шин | |
| 53212-3506176 | 5***6 | Базовый чертеж трубки | |
| 1 | 4***1 | Установка крана управления | |
| 2 | 4***0 | Шланг гибкий | |
| 3 | 5***0 | Шланг гибкий к двухсекционному крану | |
| 4 | 4***0 | Трубка | |
| 5 | 4***0 | Трубка | |
| 6 | 4***4 | Трубка от крана управления к шинам колес первая в сборе | |
| 7 | 4***0 | Трубка | |
| 8 | 4***0 | Трубка | |
| 9 | 4***0 | Трубка | |
| 10 | 4***0 | Трубка | |
| 11 | 4***0 | Трубка | |
| 12 | 4***6 | Трубка | |
| 13 | 4***0 | Трубка | |
| 14 | 4***0 | Трубка | |
| 15 | 4***0 | Трубка | |
| 16 | 4***0 | Трубка | |
| 17 | 4***0 | Трубка | |
| 18 | 4***6 | Трубка | |
| 19 | 4***0 | Трубка | |
| 20 | 4***0 | Трубка | |
| 21 | 4***2 | Трубка | |
| 22 | 4***4 | Трубка | |
| 23 | 4***0 | Трубка | |
| 24 | 4***1 | Трубка | |
| 25 | 4***0 | Трубка | |
| 26 | 4***2 | Трубка | |
| 29 | 8***0 | Штуцер | |
| 29 | 8***0 | Штуцер | |
| 30 | 4***8 | Кронштейн | |
| 31 | 4***0 | Кронштейн | |
| 32 | 4***6 | Кронштейн | |
| 33 | 4***0 | Кронштейн | |
| 34 | 4***8 | Прокладка уплотнительная | |
| 35 | 5***1 | Втулка проходная | |
| 37 | 6***2 | Кронштейн крепления | |
| 39 | 8***0 | Тройник | |
| 40 | 8***8 | Скоба | |
| 41 | 8***4 | Штуцер 12 проходной | |
| 42 | 8***0 | Штуцер фланцевый проходной | |
| 43 | 8***2 | Угольник | |
| 44 | 8***1 | Тройник 12 проходной | |
| 45 | 1***1 | Болт М6-6gх20 | |
| 46 | 1***1 | Болт М8-6gх25 | |
| 47 | 1***1 | Болт М10х1,25-6gх25 | |
| 48 | 1***1 | Гайка М8х1,25-6Н | |
| 49 | 1***1 | Гайка М10х1,25-6Н | |
| 50 | 1***1 | Гайка низкая М18х1,5-6Н | |
| 51 | 1***0 | Хомут крепления соединительных муфт в сборе | |
| 52 | 1***7 | Шайба 6 пружинная | |
| 53 | 1***7 | Шайба 8 пружинная | |
| 54 | 1***3 | Шайба 10 пружинная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
