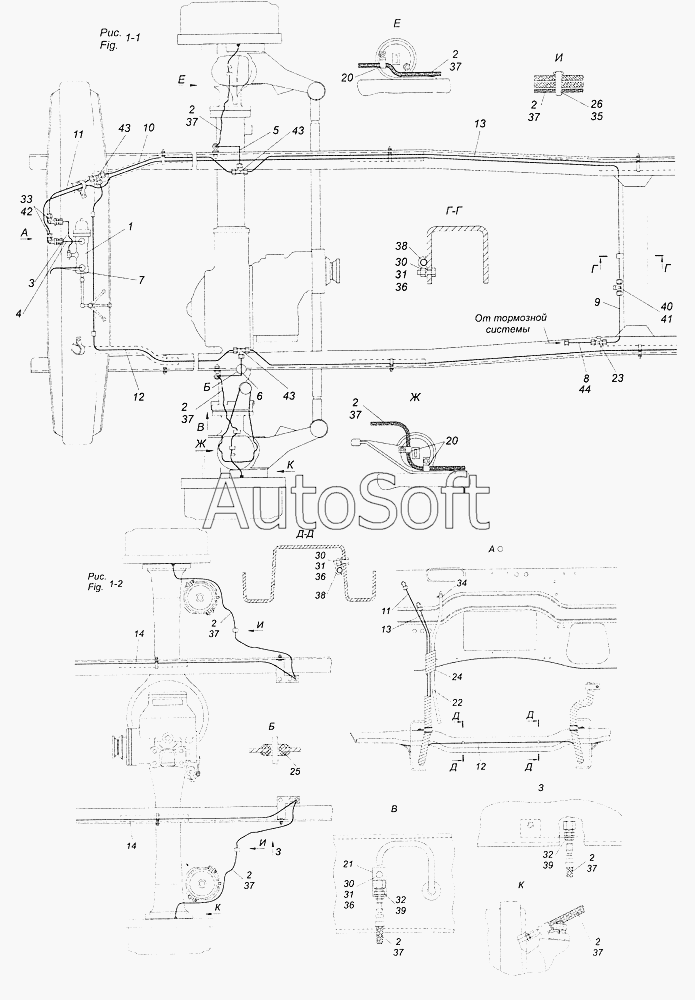

Каталог запасных частей к технике: Камский автозавод 43261 (Евро-1, 2) (2007). 43501-3125005 Установка системы накачки шин
35
23
24
25
26
30
30
30
31
31
31
32
32
33
34
22
36
36
36
37
37
37
37
37
37
37
37
37
37
38
38
39
39
40
41
42
43
43
43
44
8
43501-3125005-10
1
2
2
2
2
2
2
2
2
2
2
3
4
5
6
7
43501-3125005
9
10
11
11
12
12
13
13
14
14
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 43501-3125005 | 4***5 | Установка системы накачки шин | |
| 43501-3125005-10 | 4***0 | Установка системы накачки шин | |
| 53212-3506176 | 5***6 | Базовый чертеж трубки | |
| 1 | 4***1 | Установка крана управления | |
| 2 | 4***0 | Шланг гибкий | |
| 3 | 4***4 | Трубка от крана управления к шинам колес первая в сборе | |
| 4 | 4***0 | Трубка | |
| 5 | 4***8 | Трубка | |
| 6 | 4***0 | Трубка | |
| 7 | 4***0 | Трубка | |
| 8 | 5***0 | Трубка | |
| 9 | 5***4 | Трубка | |
| 10 | 5***0 | Трубка | |
| 11 | 5***0 | Трубка | |
| 12 | 5***0 | Трубка | |
| 13 | 5***0 | Трубка | |
| 14 | 5***0 | Трубка | |
| 20 | 4***6 | Кронштейн | |
| 21 | 4***0 | Кронштейн | |
| 22 | 4***3 | Трубка | |
| 23 | 4***1 | Тройник | |
| 24 | 5***1 | Лента спиральная 22х18х19 ТУ 22-45-001-10841338-93 | |
| 25 | 5***1 | Втулка проходная | |
| 26 | 4***8 | Прокладка уплотнительная | |
| 30 | 1***1 | Болт М8-6gх25 | |
| 31 | 1***1 | Гайка М8х1,25-6Н | |
| 32 | 1***1 | Гайка М10х1-6Н низкая | |
| 33 | 1***1 | Гайка низкая М18х1,5-6Н | |
| 34 | 1***0 | Хомут 15,5 в сборе | |
| 35 | 1***0 | Хомут крепления соединительных муфт в сборе | |
| 36 | 1***7 | Шайба 8 пружинная | |
| 37 | 8***9 | Кольцо уплотнительное | |
| 38 | 8***8 | Скоба | |
| 39 | 8***0 | Штуцер | |
| 40 | 8***4 | Штуцер 12 проходной | |
| 41 | 8***0 | Тройник | |
| 42 | 8***2 | Угольник | |
| 43 | 8***1 | Тройник 12 проходной | |
| 44 | 8***3 | Кольцо уплотнительное |
