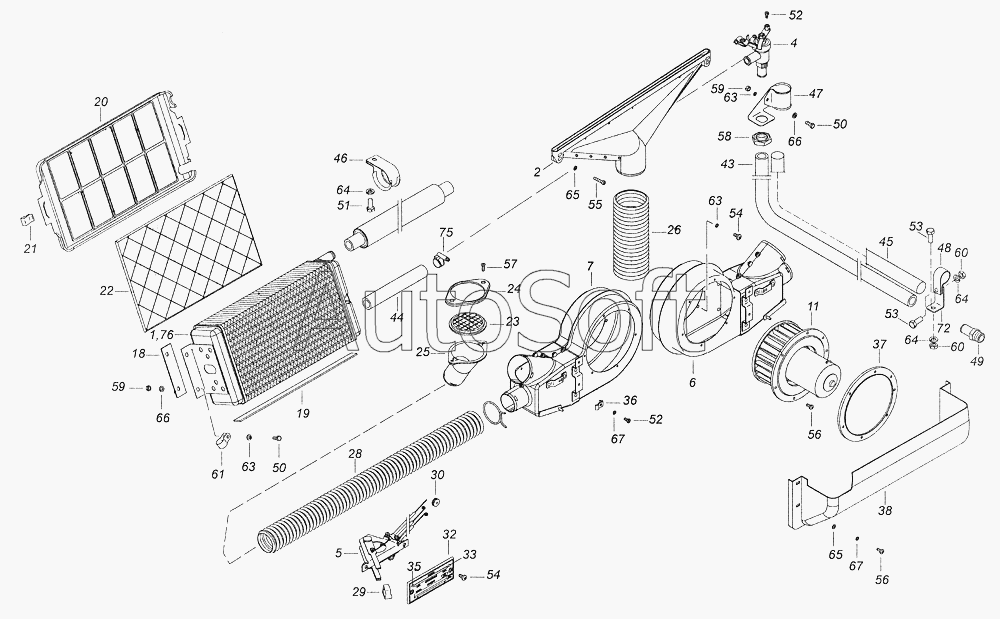

Каталог запасных частей к технике: Камский автозавод 43261 (Евро-1, 2) (2007). 53205-8100005 Установка системы отопления

56
56
43
44
45
46
47
48
49
50
50
51
52
52
53
53
54
54
55
38
57
58
59
59
60
60
62
63
63
63
64
64
64
65
65
66
66
67
67
72
75
76
22
1
2
4
5
6
7
11
11
18
19
20
21
53205-8100005
23
24
25
26
28
29
30
32
33
35
36
37
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
53205-8100005 | 5***5 | Установка системы отопления | |
532057-8100005 | 5***5 | Элементы отопления и вентиляции кабины | |
1 | 5***0 | Радиатор отопителя в сборе | |
2 | 5***0 | Сопло обдува в сборе | |
4 | 5***0 | Кран отопления в сборе | |
5 | 5***0 | Привод управления отоплением | |
6 | 5***6 | Улитка с распределителем правая в сборе | |
7 | 5***7 | Улитка с распределителем левая в сборе | |
11 | 5***9 | Колесо рабочее с электродвигателем в сборе | |
11 | 5***9 | Колесо рабочее с электродвигателем, в сборе | |
18 | 5***3 | Уплотнитель кожуха | |
19 | 5***9 | Уплотнитель радиатора | |
20 | 5***0 | Рамка фильтра | |
21 | 5***2 | Держатель | |
22 | 5***4 | Фильтроэлемент | |
23 | 5***1 | Распределитель | |
24 | 5***7 | Фланец крепления распределителя | |
25 | 5***1 | Патрубок подводящий в сборе | |
26 | 5***1 | Шланг обдува ветрового стекла | |
27 | 5***3 | Шланг отопителя отводящий | |
28 | 5***1 | Шланг обдува бокового стекла | |
29 | 5***0 | Ручка управления | |
30 | 5***7 | Втулка оболочки троса | |
32 | 5***9 | Шкала | |
33 | 5***0 | Указатель подачи теплого воздуха | |
35 | 5***2 | Указатель подачи холодного воздуха | |
36 | 5***5 | Прижим троса | |
37 | 5***3 | Кольцо фланца | |
38 | 5***1 | Кожух | |
43 | 5***1 | Шланг отопителя подводящий в сборе | |
44 | 5***3 | Шланг отопителя передний | |
45 | 5***9 | Оболочка шланга | |
46 | 5***5 | Скоба | |
47 | 5***7 | Скоба отводящего шланга | |
48 | 5***2 | Кронштейн | |
49 | 5***9 | Патрубок | |
50 | 1***1 | Болт ТЕМ6-6gх16 | |
51 | 1***1 | Болт М8-6gх14 | |
52 | 8***3 | Болт М5-6gх10 | |
53 | 1***1 | Болт М8-6gх20 | |
54 | 1***1 | Винт М6-6gх12 | |
55 | 1***1 | Винт М6-6gх25 | |
56 | 1***1 | Винт М5-6gх12 | |
57 | 1***1 | Винт самонарезающий типа АВ | |
58 | 1***1 | Гайка М24х1,5-6Н | |
59 | 1***1 | Гайка ЕМ6-6Н | |
60 | 1***1 | Гайка М8-6Н низкая | |
62 | 1***1 | Закрытая скоба троса | |
63 | 1***7 | Шайба 6 пружинная | |
64 | 1***7 | Шайба 8 пружинная | |
65 | 1***1 | Шайба плоская 5,45х10х1 | |
66 | 1***1 | Шайба плоская 6х12х1,5 | |
67 | 1***3 | Шайба 5 пружинная | |
72 | 8***0 | Хомут 30 | |
75 | 4***0 | Хомут ТОRRО20-32/12-С7W1 | |
76 | 2***0 | Радиатор отопителя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
