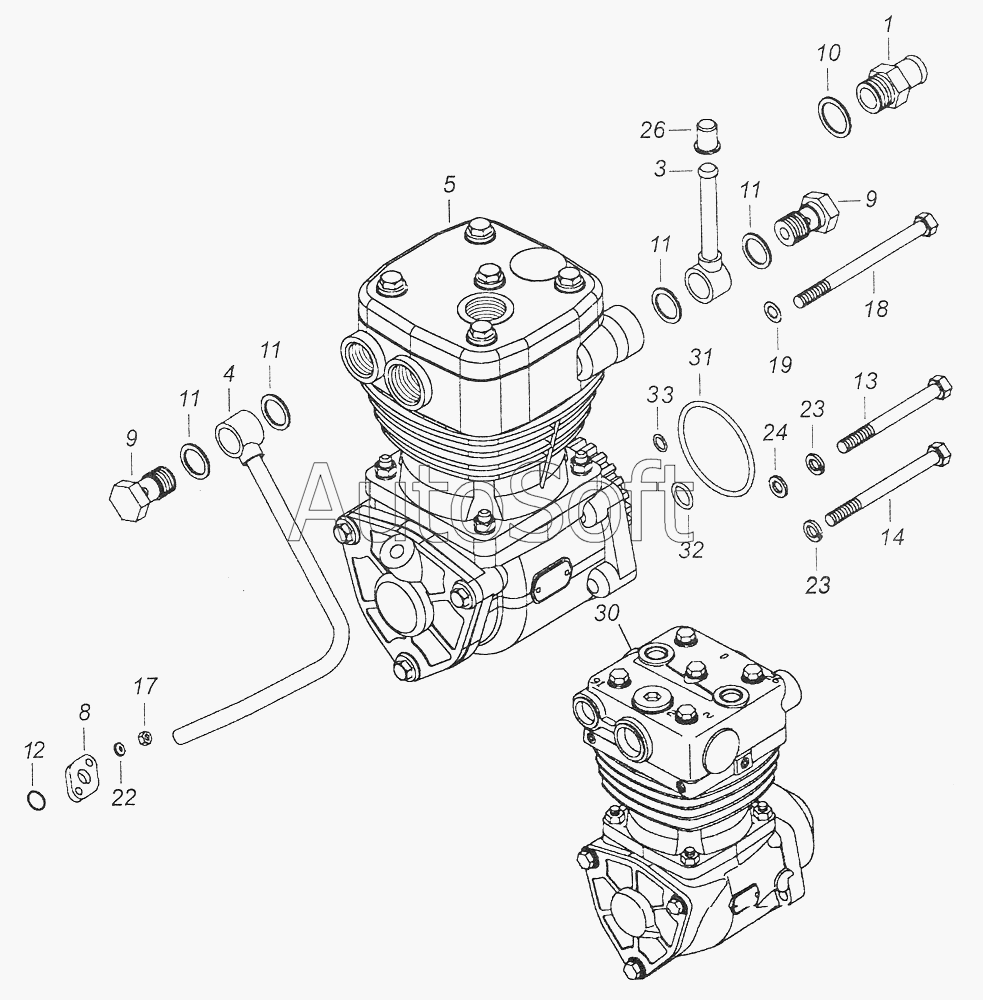

Каталог запасных частей к технике: Камский автозавод 43261 (Евро-1, 2) (2007). 7405.3509003 Установка компрессора
13
33
32
31
30
26
24
23
23
22
19
18
17
14
7405.3509003
12
11
11
11
11
10
9
9
8
5
4
4
3
1
7405.3509003-10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7405.3509003 | 7***3 | Установка компрессора | |
| 7405.3509003-10 | 7***0 | Установка компрессора | |
| 1 | 7***3 | Штуцер | |
| 3 | 7***8 | Соединение поворотное | |
| 4 | 7***0 | Трубка подвода охлаждающей жидкости к компрессору | |
| 4 | 7***0 | Труба подвода охлаждающей жидкости к компрессору | |
| 5 | 5***5 | Компрессор в сборе | |
| 8 | 7***4 | Фланец трубки | |
| 9 | 7***2 | Болт | |
| 10 | 7***1 | Прокладка | |
| 11 | 7***3 | Прокладка | |
| 12 | 7***0 | Кольцо уплотнительное | |
| 13 | 1***1 | Болт М10х1,25-6gх90 | |
| 14 | 1***1 | Болт М10х1,25-6gх100 | |
| 17 | 1***1 | Гайка М6-6Н | |
| 18 | 1***1 | Болт М10х1,25-6gх120 | |
| 19 | 1***3 | Шайба 10 волнистая | |
| 22 | 1***3 | Шайба 6 пружинная | |
| 23 | 1***3 | Шайба 10 пружинная | |
| 24 | 1***1 | Шайба плоская 10,6х18х2 | |
| 26 | 8***0 | Заглушка | |
| 30 | 1***5 | Компрессор КамАЗ ТУ П37.365.049-86 | |
| 31 | 2***6 | Кольцо уплотнительное | |
| 32 | 1***3 | Кольцо уплотнительное | |
| 33 | 1***7 | Кольцо уплотнительное |
