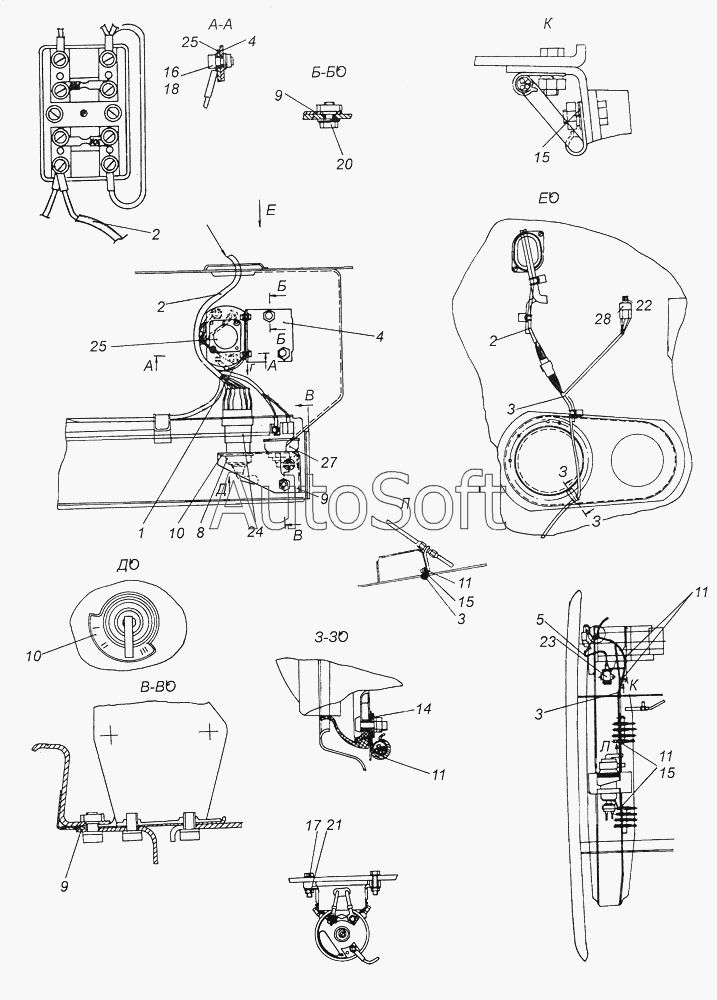

Каталог запасных частей к технике: Камский автозавод 43261 (Евро-1, 2) (2007). 5320-3700087 Монтаж электрооборудования подогревателя
1
2
2
2
3
3
3
4
4
5
8
9
9
9
10
10
11
11
11
11
14
15
15
16
16
17
18
20
21
22
23
24
25
25
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***6 | Провод массовый контактора | |
| 2 | 5***4 | Пучок проводов кабинный | |
| 3 | 5***0 | Жгут проводов подогревателя рамный | |
| 4 | 5***6 | Кронштейн контактора в сборе | |
| 5 | 5***9 | Провод высокого напряжения | |
| 8 | 5***3 | Облицовка выключателя | |
| 9 | 5***3 | Кронштейн переключателя | |
| 10 | 5***5 | Табличка | |
| 11 | 8***6 | Штуцер проходной | |
| 14 | 1***1 | Шайба плоская 8х17 | |
| 15 | 1***1 | Шайба плоская 8х17 | |
| 16 | 1***1 | Гайка М5-6Н | |
| 17 | 1***1 | Гайка М6-6Н | |
| 18 | 1***1 | Винт М5-6gх12 | |
| 20 | 1***1 | Болт М6-6gх14 | |
| 21 | 1***1 | Болт М6-6gх25 | |
| 22 | 1***1 | Болт М6-6gх10 | |
| 23 | 9***1 | Модуль зажигания отопителя 9301.3734000-01 ТУ 37.466.124-2002 входит в ПЖД30-1015006Д | |
| 24 | 4***1 | Выключатель приборов и стартера ВК354-0 ТУ37.003.529-77 | |
| 25 | 4***1 | Контактор КТ 127 | |
| 27 | 4***2 | Выключатель кнопочный 11.3704-01 ТУ 37.003.710-80 | |
| 28 | 4***3 | Реле 901.3747 ТУ37.003.1418-94 |
