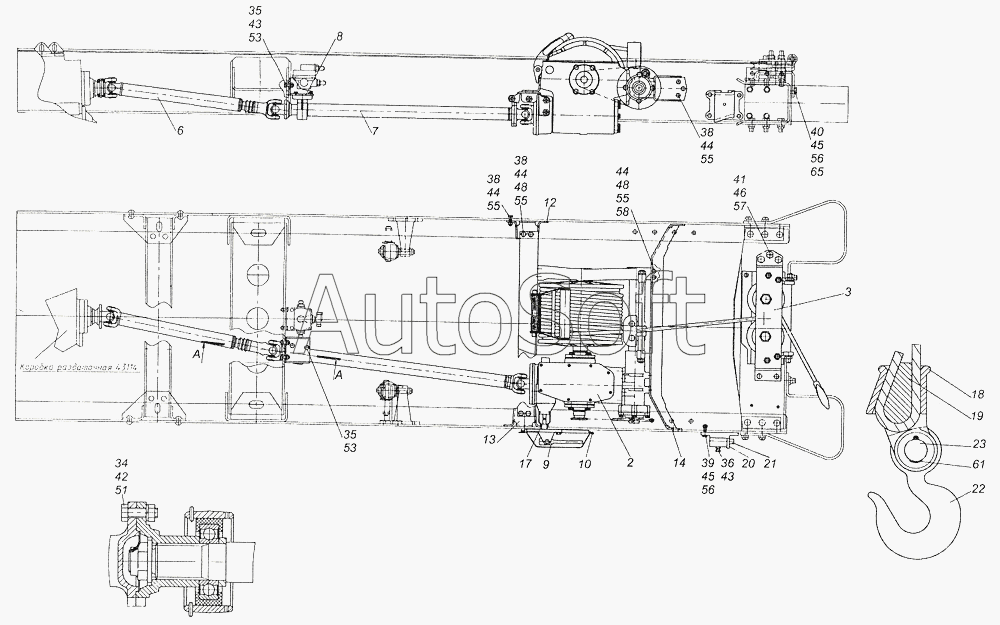

Каталог запасных частей к технике: Камский автозавод 43261 (Евро-1, 2) (2007). 43501-4500010 Установка лебедки
2
3
6
7
8
9
10
12
13
14
17
18
19
20
21
22
23
34
35
35
36
38
38
38
39
40
41
42
43
43
44
44
44
44
45
45
46
48
48
51
53
53
55
55
55
55
56
56
57
58
61
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 4***0 | Лебедка с редуктором, поперечиной и тросоукладчиком в сборе | |
| 3 | 4***0 | Ролики направляющие троса лебедки в сборе | |
| 6 | 4***0 | Вал карданный лебедки передний | |
| 7 | 4***0 | Вал карданный лебедки задний | |
| 8 | 4***0 | Кронштейн | |
| 9 | 4***0 | Рычаг включения лебедки в сборе | |
| 10 | 4***8 | Крышка защитная рычага включения редуктора лебедки с основанием и осью в сборе | |
| 12 | 4***6 | Кронштейн | |
| 13 | 4***7 | Кронштейн | |
| 14 | 4***4 | Поперечина | |
| 17 | 4***5 | Муфта защитная штока вилки включения редуктора лебедки | |
| 18 | 4***0 | Коуш | |
| 19 | 4***2 | Клин | |
| 20 | 4***5 | Кронштейн | |
| 21 | 4***6 | Клин | |
| 22 | 4***5 | Крюк | |
| 23 | 4***7 | Палец | |
| 34 | 1***1 | Болт М8-6gх30 | |
| 35 | 1***1 | Болт М10х1,25-6gх30 | |
| 36 | 1***1 | Болт М10х1,25-6gх35 | |
| 38 | 1***1 | Болт М12х1,25-6gх40 | |
| 39 | 1***1 | Болт М16х1,25-6gх40 | |
| 40 | 1***1 | Болт М16х1,5-6gх45 | |
| 41 | 1***1 | Болт М18х1,5-6gх55 | |
| 42 | 1***1 | Гайка М8х1,25-6Н | |
| 43 | 1***1 | Гайка М10х1,25-6Н | |
| 44 | 1***1 | Гайка М12х1,25-6Н | |
| 45 | 1***1 | Гайка М16х1,5-6Н | |
| 46 | 1***1 | Гайка | |
| 48 | 1***1 | Шайба плоская 12х22х3 | |
| 51 | 1***7 | Шайба 8 пружинная | |
| 53 | 1***7 | Шайба 10 пружинная | |
| 55 | 1***7 | Шайба 12 пружинная | |
| 56 | 1***7 | Шайба 16 пружинная | |
| 57 | 1***7 | Шайба пружинная | |
| 58 | 1***1 | Шпилька М12х1,25х18х30 | |
| 61 | 1***1 | Шплинт 5,7х50 | |
| 65 | 8***4 | Шайба плоская 16,4х35х8 |
