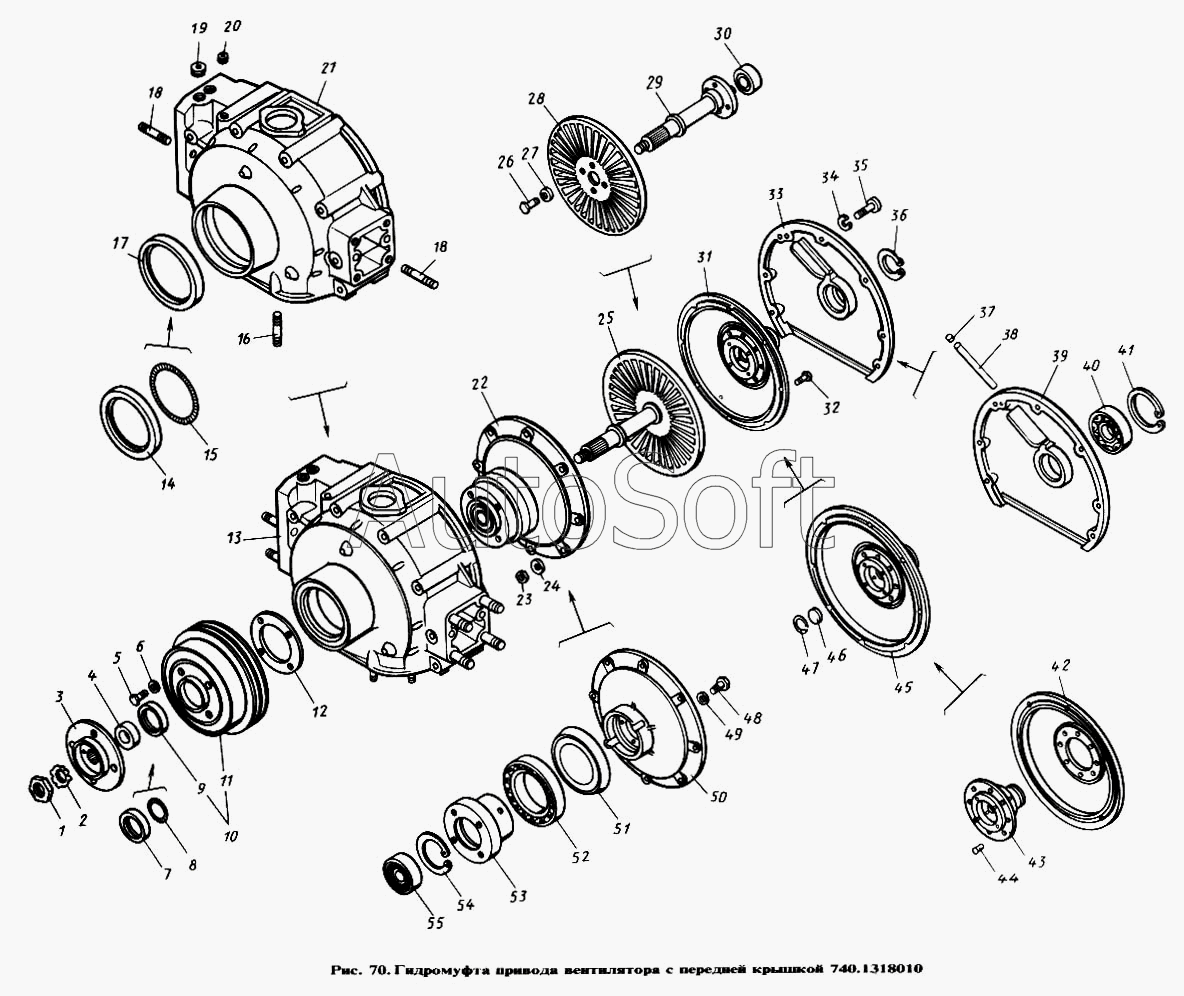

Каталог запасных частей к технике: Камский автозавод 4310. Гидромуфта привода вентилятора с передней крышкой
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Гайка низкая М22х1,5-6Н | |
| 2 | 8***4 | Шайба стопорная | |
| 3 | 7***5 | Ступица вентилятора | |
| 4 | 7***4 | Втулка манжеты | |
| 5 | 1***1 | Болт М8-6gх20 | |
| 6 | 1***3 | Шайба 8 пружинная | |
| 7 | 7***1 | Манжета | |
| 8 | 7***2 | Пружина | |
| 9 | 7***1 | Манжета с пружиной в сборе | |
| 10 | 7***8 | Шкив привода генератора с манжетой в сборе | |
| 11 | 7***0 | Шкив привода генератора | |
| 12 | 7***0 | Прокладка шкива привода генератора и водяного насоса | |
| 13 | 7***0 | Крышка блока цилиндров передняя в сборе | |
| 14 | 7***1 | Манжета | |
| 15 | 7***1 | Пружина | |
| 16 | 1***1 | Шпилька М8х1,25х16х20 | |
| 17 | 7***1 | Манжета с пружиной в сборе | |
| 18 | 1***1 | Шпилька М12х1,25х24х30 | |
| 19 | 8***2 | Пробка коническая транспортная КГ 3/8" | |
| 20 | 8***4 | Пробка КГ 1/8" масляного канала | |
| 21 | 7***4 | Крышка блока цилиндров передняя | |
| 22 | 7***5 | Колесо ведущее гидромуфты с валом и подшипниками в сборе | |
| 23 | 1***1 | Гайка М8х1,25-6Н | |
| 24 | 1***3 | Шайба пружинная коническая 8х15 | |
| 25 | 7***4 | Колесо ведомое гидромуфты с ведомым валом в сборе | |
| 26 | 1***1 | Болт М8-6gх20 | |
| 27 | 1***7 | Шайба 8 коническая пружинная | |
| 28 | 7***6 | Колесо ведомое гидромуфты | |
| 29 | 7***0 | Вал ведомый гидромуфты | |
| 30 | 7***3 | Подшипник | |
| 31 | 7***8 | Вал ведущий с кожухом в сборе | |
| 32 | 1***1 | Болт М8-6gх30 | |
| 33 | 7***4 | Корпус подшипника гидромуфты в сборе | |
| 34 | 1***3 | Шайба 8 пружинная | |
| 35 | 8***3 | Винт М8-6gх35 | |
| 36 | 7***6 | Кольцо упорное | |
| 37 | 8***6 | Заглушка чашечная 8 | |
| 38 | 7***0 | Трубка корпуса подшипника гидромуфты | |
| 39 | 7***5 | Корпус подшипника гидромуфты | |
| 40 | 8***1 | Подшипник 207А | |
| 41 | 7***4 | Кольцо упорное | |
| 42 | 7***2 | Кожух | |
| 43 | 7***0 | Вал ведущий | |
| 44 | 1***6 | Заклепка ТС 6х16 | |
| 45 | 7***8 | Вал ведущий с кожухом в сборе | |
| 46 | 7***4 | Шайба ограничительная | |
| 47 | 7***6 | Кольцо стопорное | |
| 48 | 1***1 | Болт М8-6gх20 | |
| 49 | 1***3 | Шайба пружинная коническая 8х15 | |
| 50 | 7***2 | Колесо ведущее гидромуфты | |
| 51 | 7***5 | Маслоотражатель | |
| 52 | 7***0 | Подшипник | |
| 53 | 7***2 | Вал шкива привода вентилятора | |
| 54 | 8***6 | Кольцо Б 62 ГОСТ 13943-68 | |
| 55 | 8***3 | Подшипник 6-305 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
