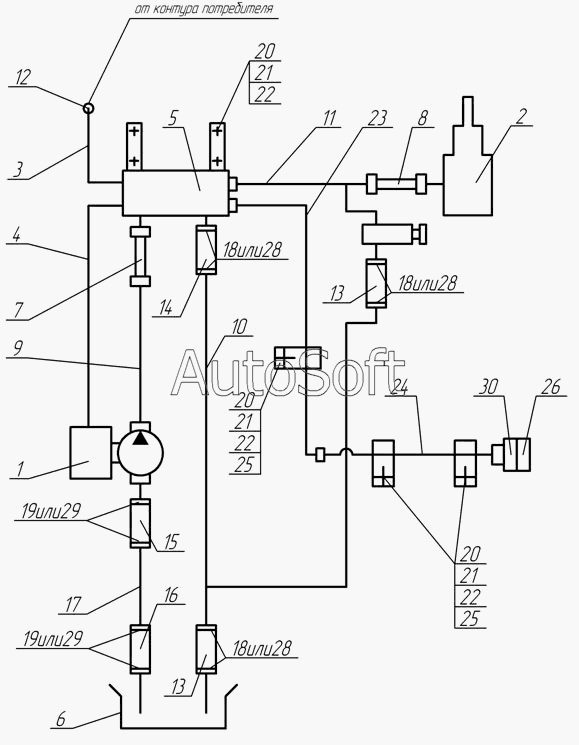

Каталог запасных частей к технике: Камский автозавод 65115 (2009). 65115-8600003-10 СПГ Опрокидывающее устройство ( для самосвала –тягача)
/35.gif)
15
30
29
29
28
28
28
26
25
25
24
23
22
22
22
21
21
21
20
20
20
19
19
18
18
18
17
16
1
14
13
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Установка коробки отбора мощности с насосом | |
| 2 | 6***1 | Установка гидроцилиндра | |
| 3 | 5***5 | Трубка подвода воздуха | |
| 4 | 6***0 | Трубка подвода воздуха | |
| 5 | 6***0 | Блок управления | |
| 6 | 5***0 | Установка бака масляного | |
| 7 | 5***1 | Рукав высокого давления в сборе | |
| 8 | 5***0 | Рукав высокого давления в сборе | |
| 9 | 5***0 | Труба высокого давления от насоса в сборе (с коробкой передач модели 15) | |
| 10 | 6***2 | Труба низкого давления | |
| 11 | 6***1 | Труба высокого давления | |
| 12 | 8***9 | Тройник проходной | |
| 13 | 5***6 | Рукав | |
| 14 | 5***7 | Рукав | |
| 15 | 5***0 | Рукав длина 80 | |
| 16 | 5***1 | Рукав длина 260 | |
| 17 | 5***0 | Труба (с коробкой передач модели 14) | |
| 18 | С***1 | Хомут стяжной (20-35)х9 СБИТ 305419.003ТУ | |
| 19 | С***0 | Хомут стяжной (35-50)х13 СБИТ 305419.003ТУ | |
| 20 | 1***1 | Болт М10х1,25-6gх25 | |
| 21 | 1***1 | Гайка М10х1,25-6Н | |
| 22 | 1***3 | Шайба 10 пружинная | |
| 23 | 6***0 | Труба высокого давления | |
| 24 | 6***0 | Труба высокого давления | |
| 25 | 1***8 | Скоба | |
| 26 | 1***0 | Заглушка | |
| 28 | T***1 | Хомут с червячной резьбой DIN 3017 | |
| 29 | T***1 | Хомут с червячной резьбой | |
| 30 | У***1 | Корпус запорного устройства левый |
