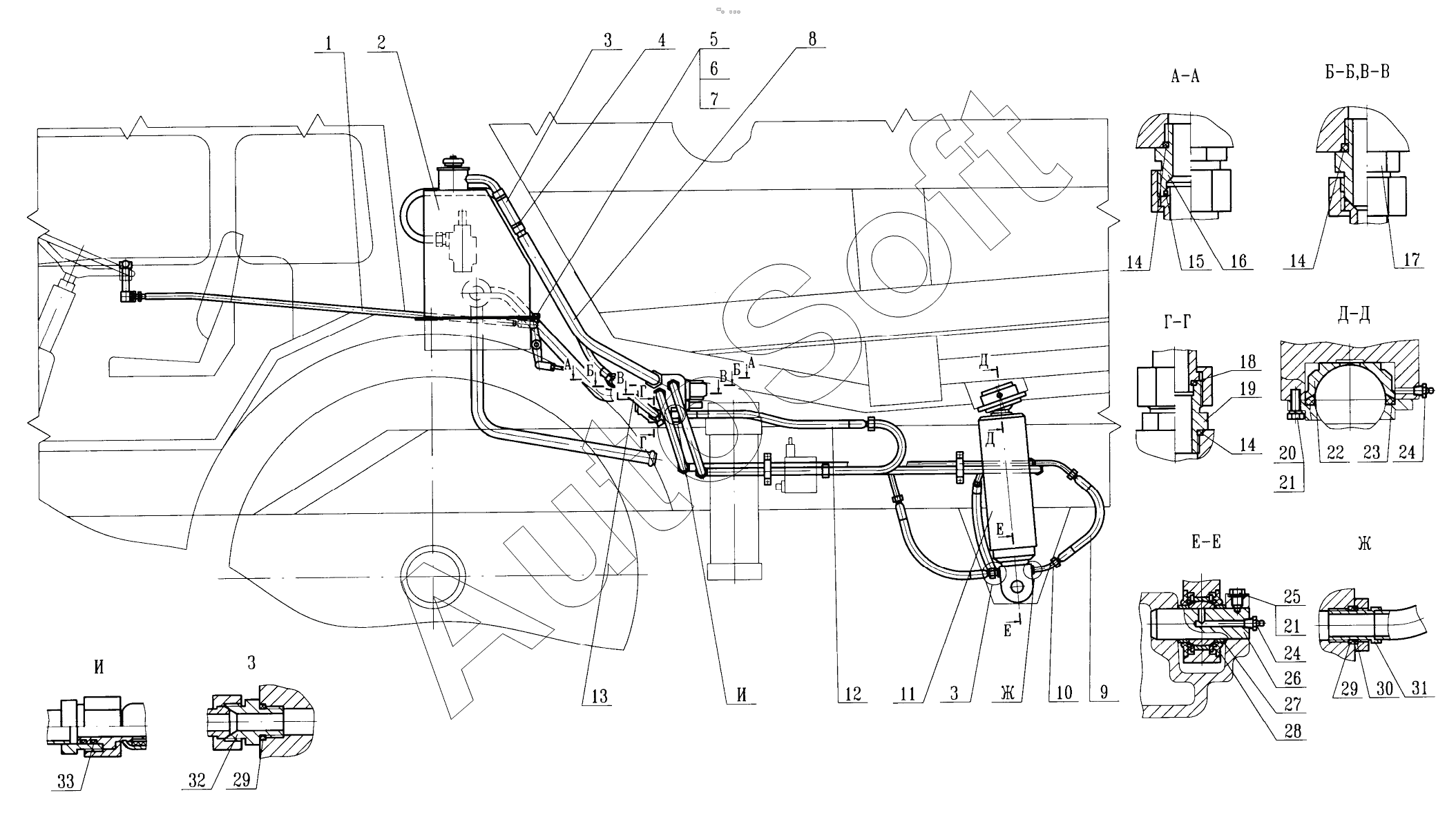

Каталог запасных частей к технике: МоАЗ 75051. Схема установки гидросистемы
33
8
8
14
14
14
13
13
12
11
10
9
8
8
15
7
6
5
4
3
2
1
25
32
31
30
29
29
28
27
7505-8609140
26
24
24
21
21
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7505-8600003-11 | 7***1 | Схема установки гидросистемы | |
| 7505-8609140 | 7***0 | Палец | |
| 1 | 7***4 | Тяга передняя | |
| 2 | 7***0 | Гидробак | |
| 3 | Д***4 | Рукав всасывающий | |
| 4 | Д***1 | Хомут | |
| 5 | 2***4 | Болт | |
| 6 | 2***4 | Гайка | |
| 7 | 2***7 | Шайба | |
| 8 | 7***0 | Трубопровод сливной | |
| 8 | 7***0 | Трубопровод сливной | |
| 9 | Д***0 | Рукав высокого давления | |
| 10 | 7***0 | Патрубок | |
| 11 | 5***0 | Цилиндр опрокидывающего механизма | |
| 12 | 9***0 | Рукав высокого давления | |
| 13 | 7***0 | Трубопровод | |
| 13 | 7***0 | Трубопровод | |
| 14 | 0***2 | Кольцо | |
| 15 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 16 | 7***6 | Штуцер | |
| 17 | 6***8 | Штуцер | |
| 18 | 0***2 | Кольцо | |
| 19 | 6***2 | Штуцер | |
| 20 | 2***1 | Болт | |
| 21 | 2***9 | Шайба | |
| 24 | 1***6 | Масленка | |
| 25 | 3***0 | Болт стопорный | |
| 26 | 5***1 | Палец | |
| 27 | 5***0 | Втулка | |
| 28 | 5***2 | Сальник | |
| 29 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 30 | 5***0 | Кольцо защитное | |
| 31 | 5***8 | Гайка стопорная | |
| 32 | 9***0 | Штуцер | |
| 33 | 0***2 | Кольцо | |
| 34 | 7***0 | Трубопровод | |
| 35 | 7***0 | Трубопровод | |
| 36 | 7***0 | Трубопровод | |
| 37 | 7***0 | Трубопровод | |
| 38 | 2***1 | Болт | |
| 39 | 6***0 | Гидрораспределитель | |
| 40 | 7***0 | Тяга задняя | |
| 41 | 7***0 | Трубопровод | |
| 42 | 7***8 | Скоба | |
| 43 | 2***5 | Болт | |
| 44 | Д***2 | Прокладка | |
| 45 | 0***2 | Кольцо | |
| 46 | Д***2 | Подкладка | |
| 47 | Д***0 | Прокладка | |
| 48 | Д***8 | Скоба | |
| 49 | 5***А | Рычаг | |
| 50 | 2***8 | Палец | |
| 51 | 2***3 | Шплинт | |
| 52 | 1***6 | Масленка | |
| 53 | 5***9 | Втулка | |
| 54 | 2***0 | Шплинт | |
| 55 | 7***0 | Вал | |
| 56 | 4***3 | Шпонка | |
| 57 | 2***6 | Шайба | |
| 58 | 2***2 | Гайка | |
| 59 | 2***7 | Болт М10-6gх50 ОСТ 37.001.122-75 | |
| 60 | 6***4 | Пробка | |
| 61 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 62 | 6***0 | Наконечник | |
| 63 | Д***6 | Втулка | |
| 64 | 7***0 | Рычаг управления | |
| 65 | Д***5 | Рычаг | |
| 66 | 5***5 | Угольник |
