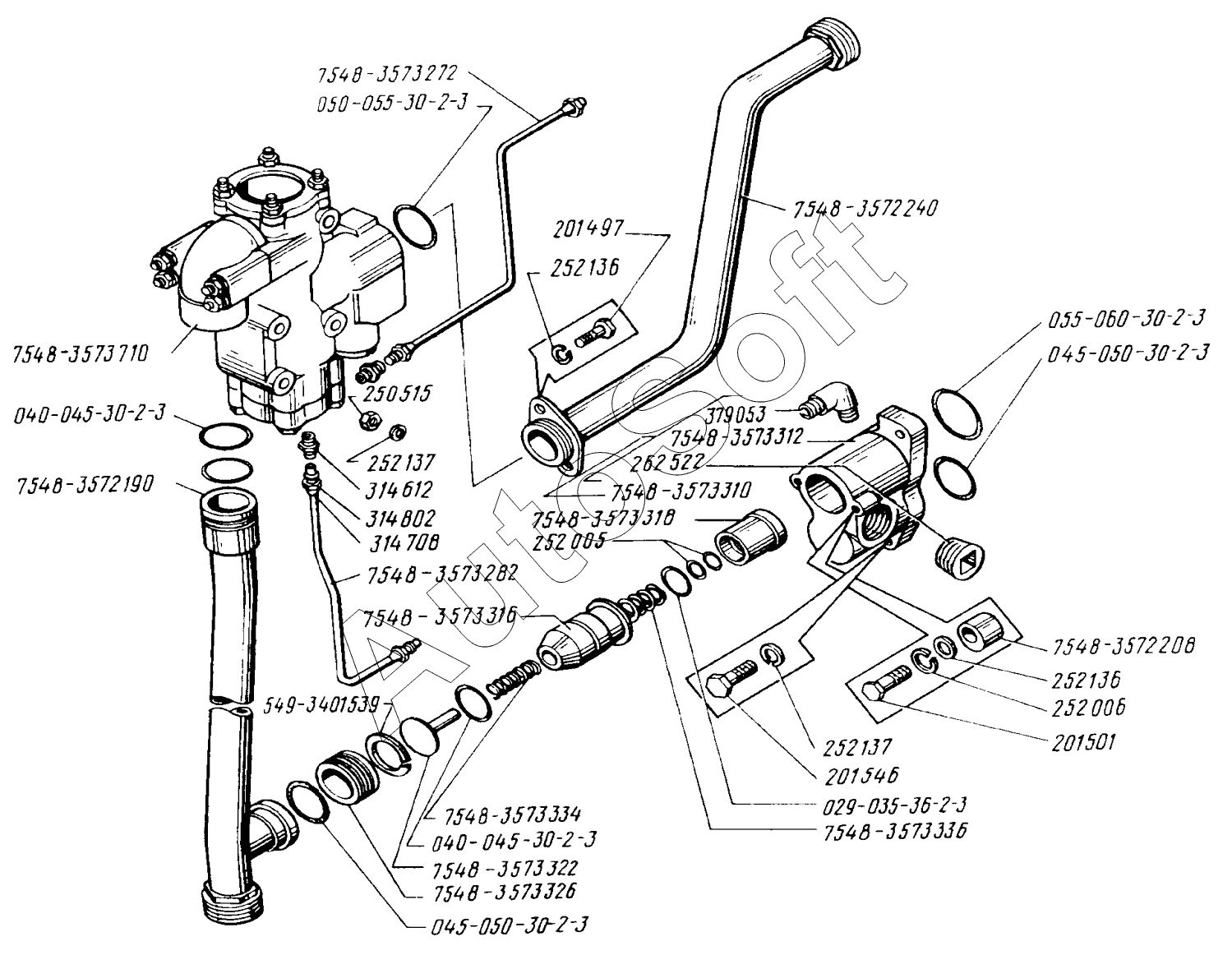

Каталог запасных частей к технике: МоАЗ 75051. Клапан подпорный и трубопроводы гидравлического тормоза
26
18
18
19
20
22
23
24
25
17
17
27
27
28
28
29
30
31
32
33
1
16
14
13
12
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***9 | Кольцо | |
| 2 | 7***0 | Трубопровод | |
| 3 | 7***8 | Втулка | |
| 4 | 7***0 | Трубопровод | |
| 5 | 7***2 | Трубопровод | |
| 6 | 7***2 | Трубопровод | |
| 7 | 7***0 | Корпус подпорного клапана | |
| 8 | 7***2 | Корпус клапана | |
| 9 | 7***6 | Гильза | |
| 10 | 7***8 | Плунжер | |
| 11 | 7***1 | Клапан | |
| 12 | 7***6 | Седло | |
| 13 | 7***4 | Пружина | |
| 14 | 7***6 | Пружина | |
| 15 | 7***0 | Механизм управления гидравлическим тормозом в сборе | |
| 16 | 0***3 | Кольцо | |
| 17 | 0***3 | Кольцо | |
| 18 | 0***3 | Кольцо | |
| 19 | 0***3 | Кольцо | |
| 20 | 0***3 | Кольцо | |
| 21 | 2***7 | Болт | |
| 22 | 2***7 | Болт | |
| 23 | 2***1 | Болт | |
| 24 | 2***5 | Гайка | |
| 25 | 2***5 | Шайба | |
| 26 | 2***6 | Шайба | |
| 27 | 2***6 | Шайба | |
| 28 | 2***7 | Шайба | |
| 29 | 2***2 | Пробка | |
| 30 | 3***2 | Ниппель конечный | |
| 31 | 3***8 | Гайка соединительная | |
| 32 | 3***2 | Муфта | |
| 33 | 3***3 | Угольник |
