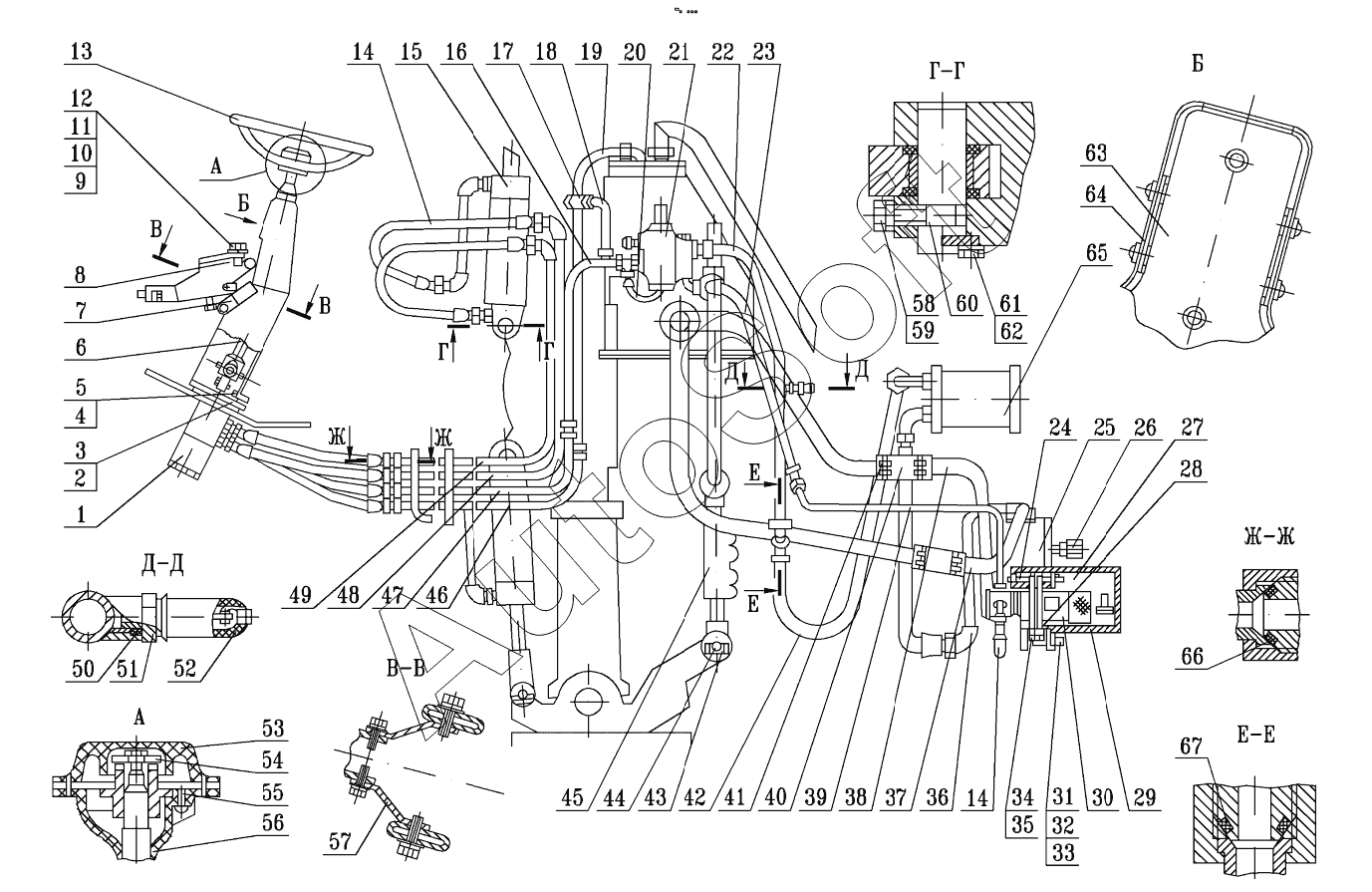

Каталог запасных частей к технике: МоАЗ 75051. Схема установки рулевого управления
42
50
49
48
47
46
45
44
43
51
41
40
39
38
37
36
35
34
59
67
66
65
64
63
62
61
60
33
58
57
56
55
54
53
52
6908-3403008-01
15
14
14
13
13
12
11
10
9
16
8
64221-3403090
7
6
5
4
3
2
24
32
31
30
29
28
27
26
25
1
23
22
21
20
19
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64221-3403090 | 6***0 | Ручка | |
| 6908-3403008-01 | 6***1 | Кронштейн с колонкой | |
| 1 | 7***0 | Руль гидравлический с арматурой | |
| 2 | 2***5 | Болт | |
| 3 | 2***6 | Шайба | |
| 4 | 2***9 | Винт М6-6gх25 ОСТ 37.001.127-81 | |
| 5 | 2***4 | Шайба | |
| 6 | 7***0 | Вал карданный | |
| 7 | 5***0 | Ручка | |
| 8 | 7***8 | Кронштейн с колонкой | |
| 9 | 2***5 | Шайба | |
| 10 | 2***5 | Шайба | |
| 11 | 2***0 | Гайка | |
| 12 | 2***6 | Болт | |
| 13 | 5***1 | Рулевое колесо в сборе | |
| 13 | 8***5 | Колесо рулевое | |
| 14 | 6***0 | Рукав высокого давления | |
| 15 | 7***5 | Гидроцилиндр с арматурой | |
| 16 | 7***4 | Гидропровод нагнетательный | |
| 17 | 7***5 | Клапан с арматурой | |
| 18 | 7***0 | Гидропровод сливной | |
| 19 | 7***0 | Гидропровод сливной | |
| 20 | 7***4 | Рукав высокого давления | |
| 21 | 7***0 | Клапан приоритетный с арматурой | |
| 22 | 7***0 | Гидропровод нагнетательный | |
| 23 | 7***0 | Гидропровод нагнетательный | |
| 24 | 2***3 | Шплинт | |
| 25 | Н***3 | Насос шестеренный | |
| 26 | 7***5 | Муфта с кольцом | |
| 27 | 7***8 | Стержень | |
| 28 | 7***0 | Хомут | |
| 29 | 7***0 | Кожух | |
| 30 | 7***5 | Электродвигатель с насосом | |
| 31 | 2***8 | Болт | |
| 32 | 2***0 | Гайка | |
| 33 | 2***5 | Шайба | |
| 34 | 2***2 | Гайка | |
| 35 | 2***6 | Шайба | |
| 36 | 7***0 | Гидропровод нагнетательный | |
| 37 | 7***0 | Гидропровод всасывающий | |
| 38 | 7***0 | Гидропровод всасывающий | |
| 39 | 7***6 | Гидропровод нагнетательный | |
| 40 | 7***0 | Рукав всасывающий | |
| 41 | 6***6 | Хомут | |
| 42 | 7***0 | Рукав высокого давления | |
| 43 | 7***6 | Стопор | |
| 44 | 7***8 | Палец | |
| 45 | 6***0 | Тяга рулевой трапеции | |
| 46 | 7***8 | Гидропровод нижний | |
| 47 | 7***2 | Гидропровод верхний | |
| 48 | 7***4 | Гидропровод сливной | |
| 49 | 7***8 | Гидропровод нагнетательный | |
| 50 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 51 | 7***0 | Датчик | |
| 52 | 5***6 | Колпачок защитный | |
| 53 | 5***1 | Крышка | |
| 54 | 5***2 | Фиксатор | |
| 55 | 2***6 | Винт М5-6gх8 ОСТ 37.001.127-81 | |
| 56 | 5***4 | Крышка нижняя | |
| 57 | 7***2 | Серьга | |
| 58 | 4***1 | Болт стопорный | |
| 59 | 2***7 | Шайба | |
| 60 | 7***2 | Палец | |
| 61 | 2***6 | Болт | |
| 62 | 2***4 | Шплинт | |
| 63 | 5***0 | Накладка | |
| 64 | 5***6 | Кожух верхний | |
| 65 | 7***5 | Фильтр | |
| 66 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 67 | 0***2 | Кольцо ГОСТ 18829-73 |
