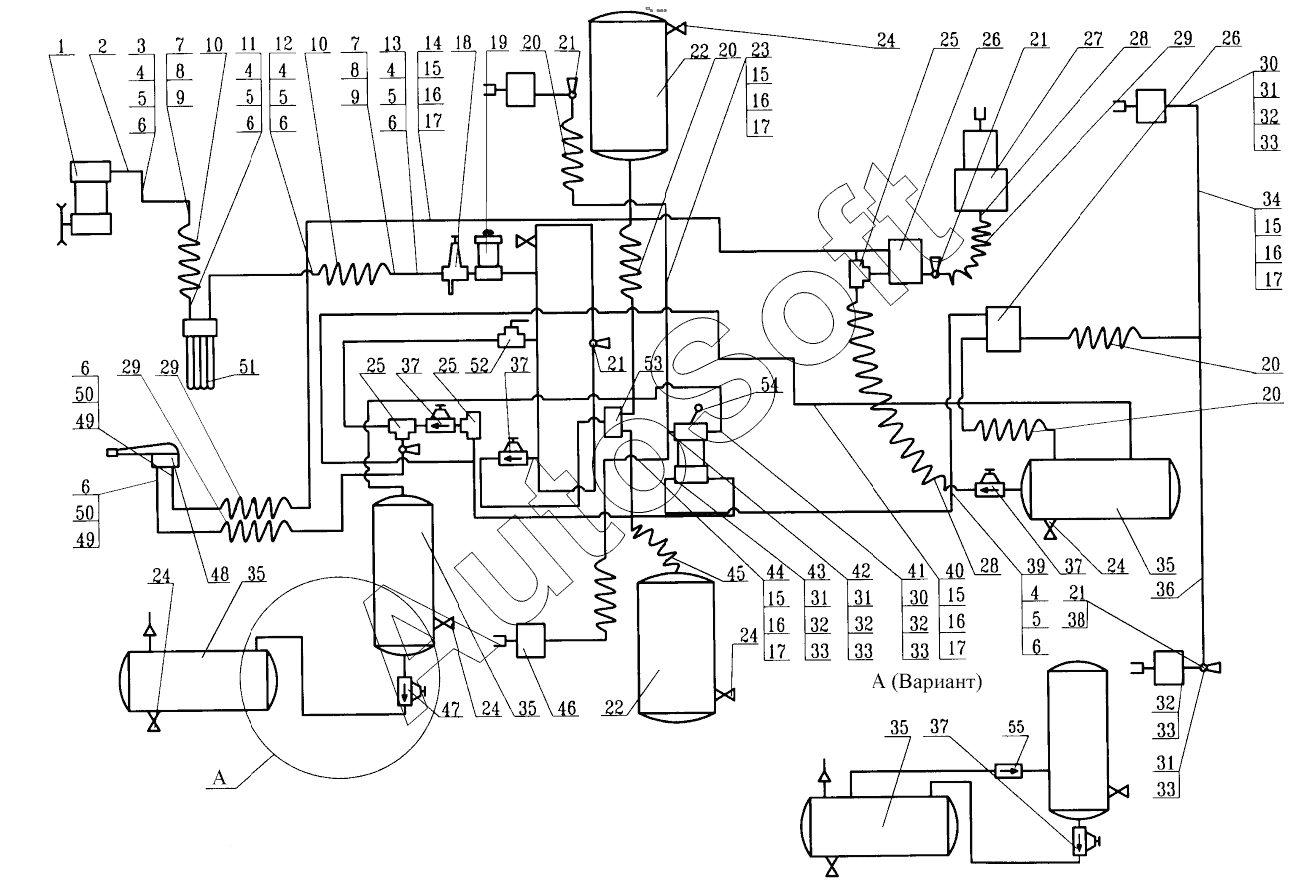

Каталог запасных частей к технике: МоАЗ 75051. Схема пневмопривода тормозов
1
2
3
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
15
15
15
15
16
16
16
16
16
17
17
17
17
17
18
19
20
20
20
20
21
21
21
21
22
22
23
24
24
24
24
24
25
25
25
25
25
25
26
26
26
26
27
28
28
29
29
29
30
30
31
31
31
31
32
32
32
32
32
33
33
33
33
33
33
34
35
35
35
35
36
37
37
37
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***9 | Установка компрессора | |
| 2 | 3***2 | Угольник | |
| 3 | 7***7 | Воздухопровод | |
| 4 | 3***0 | Гайка накидная | |
| 5 | 3***6 | Муфта | |
| 6 | 0***3 | Кольцо | |
| 7 | 5***5 | Хомутик | |
| 8 | 2***2 | Болт | |
| 9 | 3***0 | Гайка | |
| 10 | 5***7 | Рукав | |
| 11 | 7***1 | Воздухопровод | |
| 12 | 7***6 | Воздухопровод | |
| 13 | 7***3 | Воздухопровод | |
| 14 | 7***9 | Воздухопровод | |
| 15 | 4***1 | Гайка накидная | |
| 16 | 3***4 | Муфта | |
| 17 | 0***3 | Кольцо | |
| 18 | 1***0 | Регулятор давления | |
| 19 | 1***0 | Противозамерзатель | |
| 20 | 7***5 | Рукав гибкий | |
| 21 | 1***0 | Клапан контрольного вывода | |
| 22 | 7***5 | Ресивер Б40 | |
| 23 | 7***4 | Воздухопровод правый | |
| 24 | 1***0 | Кран слива конденсата | |
| 25 | 1***0 | Клапан двухмагистральный | |
| 25 | 6***0 | Клапан двухмагистральный | |
| 26 | 1***0 | Клапан ускорительный | |
| 26 | 6***0 | Клапан ускорительный | |
| 27 | 7***1 | Пружинный энергоаккумулятор | |
| 28 | 4***2 | Угольник | |
| 29 | 6***0 | Рукав гибкий | |
| 30 | 4***1 | Угольник | |
| 31 | 3***9 | Гайка | |
| 32 | 3***5 | Шайба | |
| 33 | 0***3 | Кольцо | |
| 34 | 7***0 | Воздухопровод правый | |
| 35 | 5***5 | Ресивер Б20 | |
| 36 | 7***1 | Воздухопровод левый | |
| 37 | 1***0 | Клапан защитный одинарный | |
| 38 | 6***6 | Тройник | |
| 39 | 7***3 | Воздухопровод | |
| 40 | 7***7 | Воздухопровод | |
| 41 | 7***0 | Крестовина | |
| 42 | 6***7 | Тройник | |
| 43 | 4***6 | Угольник | |
| 44 | 7***5 | Воздухопровод левый | |
| 45 | 7***5 | Рукав гибкий | |
| 46 | 6***0 | Цилиндр тормозной | |
| 47 | 1***0 | Клапан защитный одинарный с обратным потоком | |
| 48 | 1***0 | Кран ручной тормозной | |
| 49 | 3***9 | Шайба | |
| 50 | 4***9 | Штуцер | |
| 51 | 1***1 | Водоотделитель | |
| 52 | 1***0 | Кран разобщительный | |
| 53 | 1***0 | Клапан защитный двойной | |
| 54 | 1***8 | Кран тормозной двухсекционный | |
| 55 | 6***0 | Клапан обратный |
