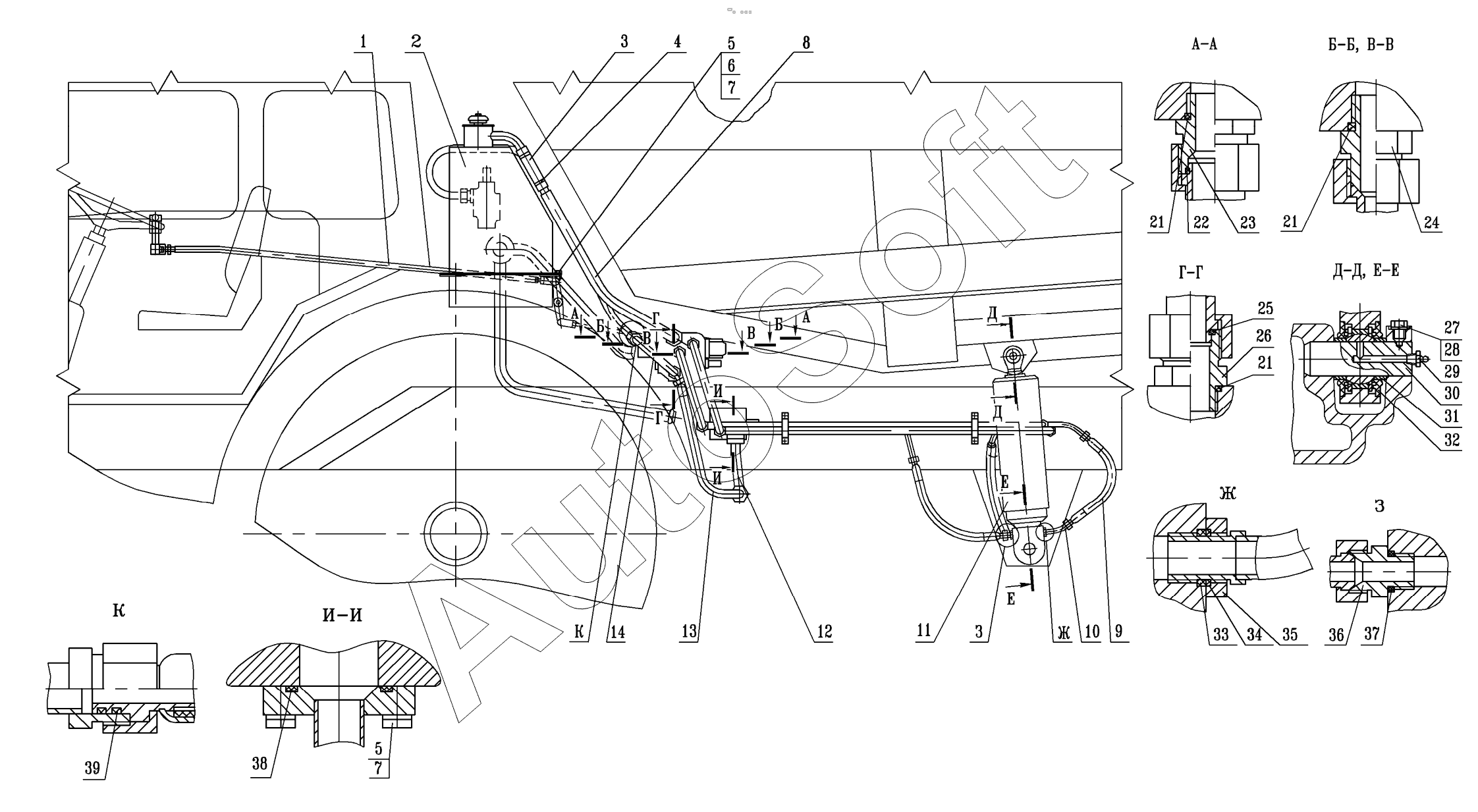

Каталог запасных частей к технике: МоАЗ 75054-22. Схема установки гидросистемы
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
21
21
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***4 | Тяга передняя | |
| 2 | 7***0 | Гидробак | |
| 3 | Д***4 | Рукав всасывающий | |
| 4 | Д***1 | Хомут | |
| 5 | 2***4 | Болт | |
| 6 | 2***4 | Гайка | |
| 7 | 2***7 | Шайба | |
| 8 | 7***0 | Трубопровод сливной | |
| 9 | Н***0 | Рукав | |
| 10 | 7***0 | Патрубок | |
| 11 | 5***0 | Цилиндр опрокидывающего механизма | |
| 12 | 7***0 | Трубопровод | |
| 13 | 9***0 | Рукав высокого давления | |
| 14 | 7***0 | Трубопровод | |
| 15 | 7***0 | Трубопровод | |
| 16 | 7***0 | Трубопровод | |
| 17 | 2***1 | Болт | |
| 18 | 6***0 | Гидрораспределитель | |
| 19 | 7***0 | Тяга задняя | |
| 20 | 7***0 | Трубопровод | |
| 21 | 0***2 | Кольцо | |
| 22 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 23 | 7***6 | Штуцер | |
| 24 | 6***8 | Штуцер | |
| 25 | 0***2 | Кольцо | |
| 26 | 6***2 | Штуцер | |
| 27 | 3***0 | Болт стопорный | |
| 28 | 2***9 | Шайба | |
| 29 | 1***6 | Масленка | |
| 30 | 5***1 | Палец | |
| 30 | 7***0 | Палец | |
| 31 | 5***0 | Втулка | |
| 32 | 5***2 | Сальник | |
| 33 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 34 | 5***0 | Кольцо защитное | |
| 35 | 5***8 | Гайка стопорная | |
| 36 | 9***0 | Штуцер | |
| 37 | 0***3 | Кольцо уплотнительное | |
| 38 | 0***3 | Кольцо уплотнительное | |
| 39 | 0***3 | Кольцо | |
| 40 | 5***5 | Угольник | |
| 41 | 5***8 | Гайка стопорная | |
| 42 | 5***0 | Кольцо защитное | |
| 43 | 0***3 | Кольцо уплотнительное | |
| 44 | Д***2 | Подкладка | |
| 45 | Д***0 | Прокладка | |
| 46 | 2***5 | Болт | |
| 47 | Д***8 | Скоба | |
| 48 | 2***7 | Болт М10-6gх50 ОСТ 37.001.122-75 | |
| 49 | 2***2 | Гайка | |
| 50 | 2***6 | Шайба | |
| 51 | 5***А | Рычаг | |
| 52 | 2***3 | Шплинт | |
| 53 | 2***8 | Палец | |
| 54 | 1***6 | Масленка | |
| 55 | 5***9 | Втулка | |
| 56 | 2***0 | Шплинт | |
| 57 | 7***0 | Вал | |
| 58 | 4***3 | Шпонка | |
| 59 | 0***3 | Кольцо уплотнительное | |
| 60 | 6***4 | Пробка | |
| 61 | Д***5 | Рычаг | |
| 62 | 7***0 | Рычаг управления | |
| 63 | Д***6 | Втулка | |
| 64 | 5***0 | Шарик | |
| 65 | 7***8 | Скоба | |
| 66 | Д***2 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
