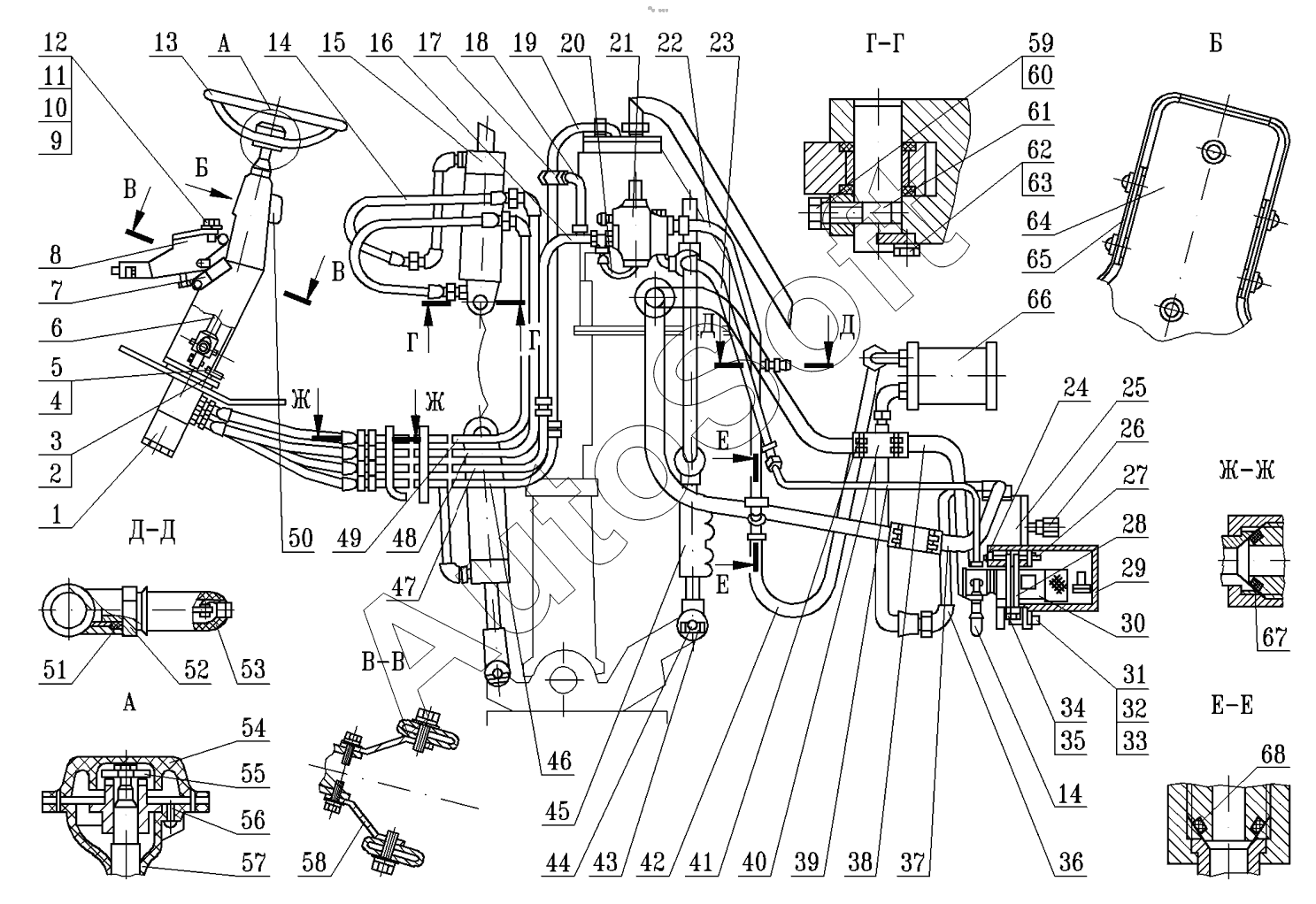

Каталог запасных частей к технике: МоАЗ 75054-22. Схема установки рулевого управления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Руль гидравлический с арматурой | |
| 2 | 2***5 | Болт | |
| 3 | 2***6 | Шайба | |
| 4 | 2***9 | Винт М6-6gх25 ОСТ 37.001.127-81 | |
| 5 | 2***4 | Шайба | |
| 6 | 7***0 | Вал карданный | |
| 7 | 6***0 | Ручка | |
| 8 | 6***1 | Кронштейн с колонкой | |
| 9 | 2***5 | Шайба | |
| 10 | 2***5 | Шайба | |
| 11 | 2***0 | Гайка | |
| 12 | 2***6 | Болт | |
| 13 | 8***5 | Колесо рулевое | |
| 14 | 6***0 | Рукав высокого давления | |
| 15 | 7***5 | Гидроцилиндр с арматурой | |
| 16 | 7***4 | Гидропровод нагнетательный | |
| 17 | 7***5 | Клапан с арматурой | |
| 18 | 7***0 | Гидропровод сливной | |
| 19 | 7***0 | Гидропровод сливной | |
| 20 | 7***4 | Рукав высокого давления | |
| 21 | 7***0 | Клапан приоритетный с арматурой | |
| 22 | 7***0 | Гидропровод нагнетательный | |
| 23 | 7***0 | Гидропровод нагнетательный передний | |
| 24 | 2***3 | Шплинт | |
| 25 | Н***3 | Насос шестеренный | |
| 26 | 7***5 | Муфта с кольцом | |
| 27 | 7***8 | Стержень | |
| 28 | 7***0 | Хомут | |
| 29 | 7***0 | Кожух | |
| 30 | 6***5 | Электродвигатель с насосом | |
| 31 | 2***8 | Болт | |
| 32 | 2***0 | Гайка | |
| 33 | 2***5 | Шайба | |
| 34 | 2***2 | Гайка | |
| 35 | 2***6 | Шайба | |
| 36 | 7***0 | Гидропровод нагнетательный | |
| 37 | 7***0 | Гидропровод всасывающий | |
| 38 | 7***0 | Гидропровод всасывающий | |
| 39 | 7***4 | Рукав высокого давления | |
| 40 | 7***0 | Рукав всасывающий | |
| 41 | 6***6 | Хомут | |
| 42 | 7***0 | Рукав высокого давления | |
| 43 | 7***6 | Стопор | |
| 44 | 7***8 | Палец | |
| 45 | 7***0 | Тяга рулевой трапеции | |
| 46 | 7***8 | Гидропровод нижний | |
| 47 | 7***2 | Гидропровод верхний | |
| 48 | 7***4 | Гидропровод сливной | |
| 49 | 7***8 | Гидропровод нагнетательный | |
| 50 | 6***2 | Крышка | |
| 51 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 52 | 7***0 | Датчик | |
| 53 | 5***6 | Колпачок защитный | |
| 54 | 5***1 | Крышка | |
| 55 | 5***2 | Фиксатор | |
| 56 | 2***6 | Винт М5-6gх8 ОСТ 37.001.127-81 | |
| 57 | 5***4 | Крышка нижняя | |
| 58 | 7***2 | Серьга | |
| 59 | 4***1 | Болт стопорный | |
| 60 | 2***7 | Шайба | |
| 61 | 7***2 | Палец | |
| 62 | 2***6 | Болт | |
| 63 | 2***4 | Шплинт | |
| 64 | 5***0 | Накладка | |
| 65 | 5***6 | Кожух верхний | |
| 66 | 7***5 | Фильтр | |
| 67 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 68 | 0***2 | Кольцо ГОСТ 18829-73 |
