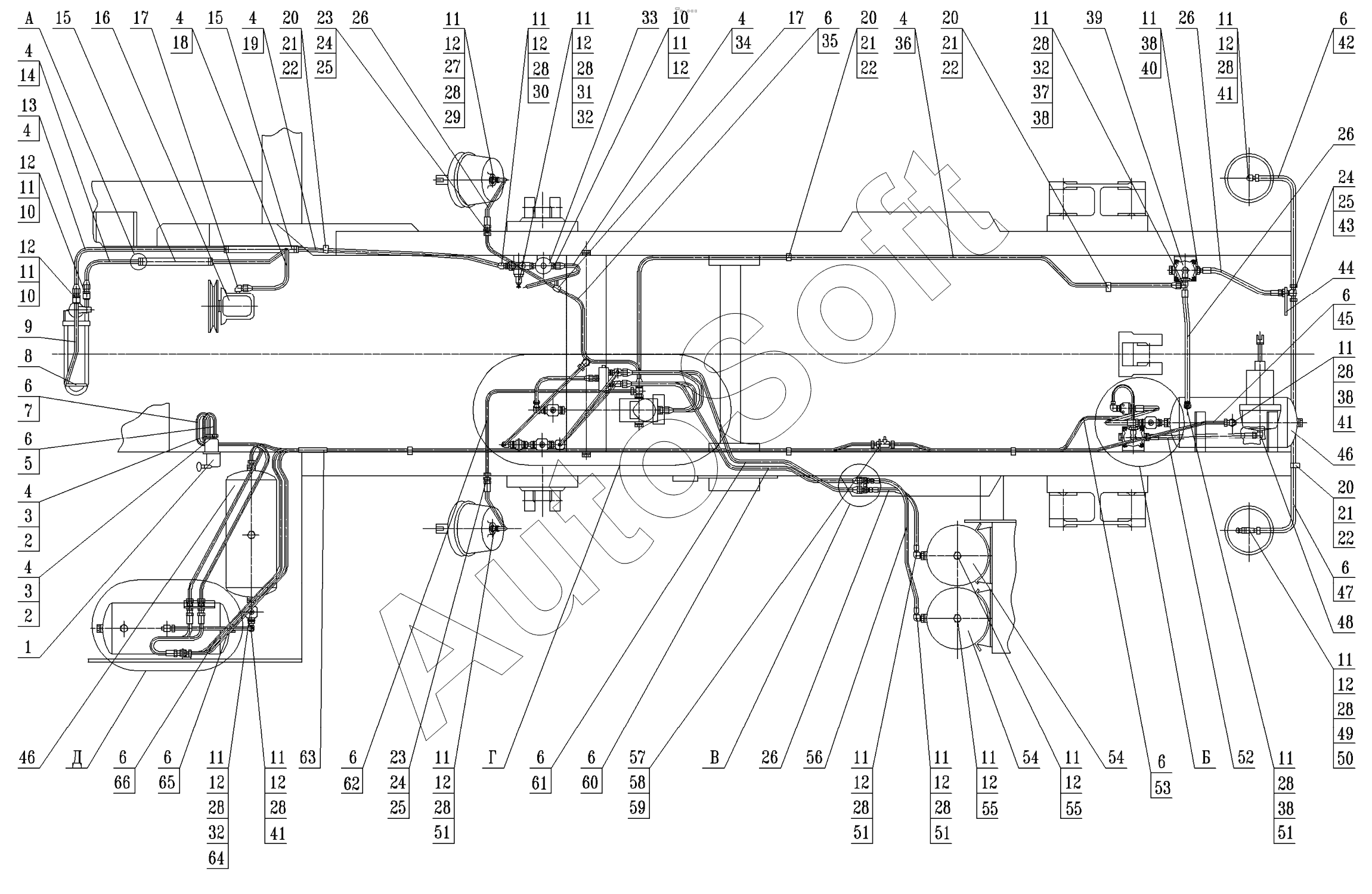

Каталог запасных частей к технике: МоАЗ 75054-22. Пневмосистема привода тормозов
62
66
65
64
63
61
60
59
58
57
56
55
55
54
54
53
52
51
51
51
51
50
13
25
25
25
24
24
24
23
23
22
22
22
22
21
21
21
21
20
20
20
20
19
18
17
17
16
15
15
14
26
26
26
26
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
10
10
10
9
8
7
6
6
6
6
6
6
6
6
6
6
6
6
5
4
4
4
4
4
4
4
4
3
3
2
2
38
38
38
38
49
48
47
46
46
45
44
43
42
41
41
41
40
39
1
37
36
35
34
33
32
32
32
31
30
29
28
28
28
28
28
28
28
28
28
28
28
28
28
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Кран ручной тормозной | |
| 2 | 4***9 | Штуцер | |
| 3 | 3***9 | Шайба | |
| 4 | 0***2 | Кольцо | |
| 5 | 6***4 | Воздухопровод | |
| 6 | 0***2 | Кольцо | |
| 7 | 6***8 | Воздухопровод | |
| 8 | 6***0 | Кронштейн | |
| 9 | 1***1 | Водоотделитель | |
| 10 | 7***3 | Штуцер | |
| 11 | 3***5 | Шайба | |
| 12 | 0***2 | Кольцо | |
| 13 | 7***0 | Воздухопровод | |
| 14 | 7***5 | Воздухопровод | |
| 15 | 5***7 | Рукав | |
| 16 | 7***1 | Установка компрессора и его привода | |
| 17 | 3***2 | Угольник | |
| 18 | 7***5 | Воздухопровод | |
| 19 | 7***2 | Воздухопровод | |
| 20 | 3***7 | Кляммер | |
| 21 | 2***6 | Болт | |
| 22 | 2***4 | Шайба | |
| 23 | 5***0 | Ниппель | |
| 24 | 2***9 | Гайка М22х1,5-6Н | |
| 25 | 2***2 | Шайба 22Т | |
| 26 | 7***5 | Рукав гибкий | |
| 27 | 7***7 | Тройник | |
| 28 | 3***9 | Гайка | |
| 29 | 1***0 | Клапан контрольного вывода | |
| 30 | 4***6 | Угольник | |
| 31 | 1***0 | Регулятор давления | |
| 32 | 7***5 | Штуцер | |
| 33 | 1***Л | Противозамерзатель | |
| 34 | 7***0 | Воздухопровод | |
| 35 | 7***2 | Воздухопровод | |
| 36 | 7***1 | Воздухопровод | |
| 37 | 9***4 | Угольник | |
| 38 | 0***3 | Кольцо | |
| 39 | 6***0 | Клапан ускорительный | |
| 40 | 7***2 | Переходник | |
| 41 | 4***1 | Угольник | |
| 42 | 7***0 | Воздухопровод правый | |
| 43 | 4***7 | Тройник | |
| 44 | 7***0 | Кронштейн | |
| 45 | 7***6 | Воздухопровод | |
| 46 | 5***5 | Ресивер Б20 | |
| 47 | 7***1 | Воздухопровод левый | |
| 48 | 4***2 | Угольник | |
| 49 | 6***6 | Тройник | |
| 50 | 1***0 | Клапан контрольного вывода | |
| 51 | 7***6 | Угольник | |
| 52 | 6***0 | Рукав гибкий | |
| 53 | 7***2 | Воздухопровод | |
| 54 | 7***5 | Ресивер Б40 | |
| 55 | 7***0 | Пробка | |
| 56 | 7***5 | Рукав гибкий | |
| 57 | 4***6 | Тройник | |
| 58 | 2***6 | Гайка М16x1,5-6Н | |
| 59 | 2***9 | Шайба | |
| 60 | 7***0 | Воздухопровод | |
| 61 | 7***0 | Воздухопровод | |
| 62 | 7***3 | Воздухопровод | |
| 63 | 5***3 | Рукав | |
| 64 | 1***0 | Клапан защитный одинарный с обратным потоком | |
| 65 | 7***8 | Воздухопровод | |
| 66 | 7***0 | Воздухопровод | |
| 67 | 5***5 | Хомутик | |
| 68 | 2***2 | Болт | |
| 69 | 2***4 | Шайба | |
| 70 | 3***0 | Гайка | |
| 71 | 4***1 | Ниппель | |
| 72 | 1***0 | Клапан защитный одинарный | |
| 73 | 5***3 | Штуцер | |
| 74 | 7***1 | Крестовина | |
| 75 | 5***2 | Переходник | |
| 76 | 6***0 | Клапан двухмагистральный | |
| 77 | 7***2 | Воздухопровод | |
| 78 | 7***0 | Воздухопровод | |
| 79 | 7***4 | Штуцер | |
| 80 | 7***5 | Воздухопровод | |
| 81 | 7***0 | Кран разобщительный | |
| 82 | 4***8 | Угольник конечный | |
| 83 | 3***1 | Ниппель | |
| 84 | 1***0 | Клапан защитный двойной | |
| 85 | 7***7 | Крестовина | |
| 86 | 7***2 | Воздухопровод | |
| 87 | 6***7 | Тройник | |
| 88 | 7***0 | Крестовина | |
| 89 | 7***4 | Воздухопровод | |
| 90 | 1***8 | Кран тормозной двухсекционный | |
| 91 | 7***6 | Воздухопровод | |
| 92 | 7***0 | Воздухопровод | |
| 93 | 1***0 | Клапан двухмагистральный | |
| 94 | 4***9 | Ниппель | |
| 95 | 2***0 | Гайка | |
| 96 | 2***1 | Шайба | |
| 97 | 7***8 | Воздухопровод | |
| 98 | 6***0 | Ниппель | |
| 99 | 3***3 | Ниппель |
