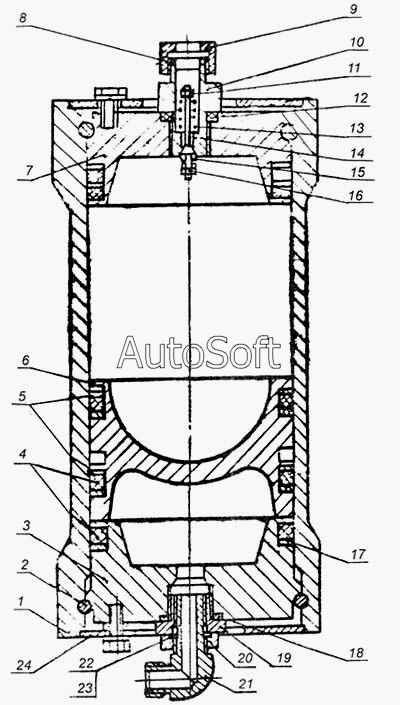

Каталог запасных частей к технике: МоАЗ 7505. Пневмогидроаккумулятор с арматурой 7406-3415005
13
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***5 | Гильза | |
| 2 | 7***4 | Кольцо | |
| 3 | 7***4 | Крышка | |
| 4 | 1***2 | Кольцо ГОСТ 18829-73 | |
| 5 | 7***1 | Кольцо защитное см. 7406-3415060 | |
| 6 | 7***2 | Поршень | |
| 7 | 7***3 | Крышка | |
| 8 | 0***2 | Кольцо | |
| 9 | 5***5 | Гайка М20х1,5-6Н | |
| 10 | 7***2 | Корпус | |
| 11 | 2***8 | Гайка | |
| 12 | 0***2 | Кольцо | |
| 13 | 7***8 | Пружина | |
| 14 | 7***4 | Клапан | |
| 15 | 7***6 | Уплотнение | |
| 16 | 2***4 | Шайба | |
| 17 | 7***0 | Кольцо защитное | |
| 18 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 19 | 6***0 | Переходник | |
| 20 | 7***8 | Гайка стопорная | |
| 21 | 7***0 | Угольник | |
| 22 | 5***6 | Кольцо ГОСТ 18829-73 | |
| 23 | 4***1 | Кольцо защитное | |
| 24 | 7***4 | Фланец | |
| 30 | 7***5 | Пневмогидроаккумулятор с арматурой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
