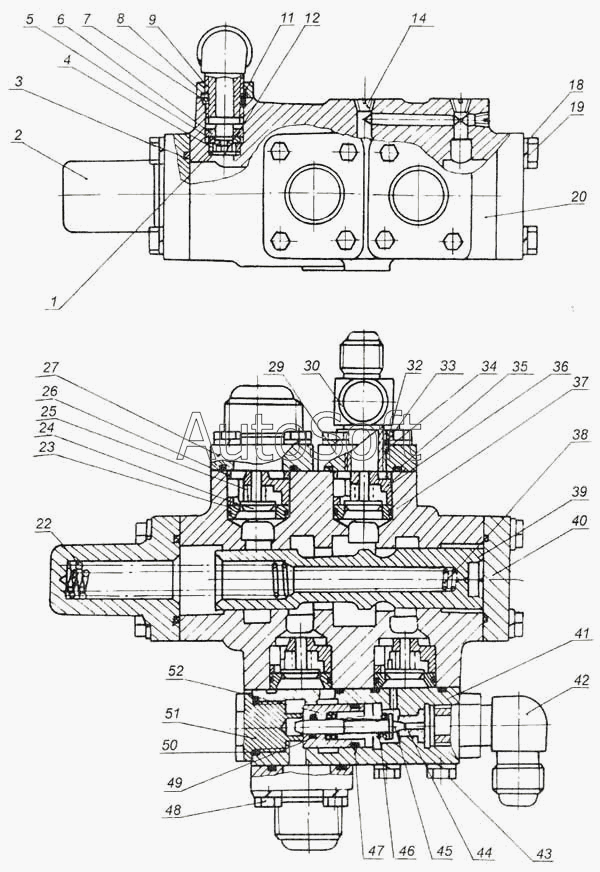

Каталог запасных частей к технике: МоАЗ 7505. Клапан приоритетный 7505-3435005-10
1
2
3
4
5
6
7
8
9
11
12
14
18
19
20
22
23
24
25
26
27
29
30
32
33
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Шайба | |
| 2 | 7***2 | Крышка задняя | |
| 3 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 4 | 7***0 | Втулка | |
| 5 | 7***4 | Седло | |
| 6 | 7***6 | Винт | |
| 7 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 8 | 7***4 | Кольцо защитное | |
| 9 | 7***0 | Угольник | |
| 11 | 7***2 | Гайка стопорная | |
| 12 | 7***2 | Клапан | |
| 14 | 2***1 | Пробка КГ1/8 | |
| 18 | 2***6 | Шайба | |
| 19 | 2***1 | Болт М10-6gх35 ОСТ 37.001.123-75 | |
| 20 | 7***5 | Корпус | |
| 22 | 7***4 | Пружина | |
| 23 | 7***8 | Седло обратного клапана | |
| 24 | 7***2 | Клапан обратный | |
| 25 | 7***4 | Пружина | |
| 26 | 7***8 | Втулка распорная | |
| 27 | 7***0 | Фланец | |
| 29 | 7***2 | Фланец | |
| 30 | 7***0 | Тройник | |
| 32 | 7***8 | Гайка стопорная | |
| 33 | 7***6 | Кольцо защитное | |
| 35 | 0***2 | Кольцо | |
| 36 | 7***6 | Втулка обратного клапана | |
| 37 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 38 | 7***6 | Пружина | |
| 39 | 7***0 | Золотник | |
| 40 | 7***0 | Крышка передняя | |
| 41 | 7***2 | Корпус | |
| 42 | 7***0 | Угольник | |
| 43 | 2***0 | Болт М10-6gх65 ОСТ 37.001.123-75 | |
| 44 | 7***6 | Седло | |
| 45 | 7***4 | Клапан | |
| 46 | 7***4 | Пружина клапана | |
| 47 | 0***2 | Кольцо | |
| 48 | 2***5 | Болт М10-6gх80 ОСТ 37.001.122-75 | |
| 49 | 0***2 | Кольцо | |
| 50 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 51 | 7***8 | Пробка | |
| 52 | 7***0 | Поршень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
