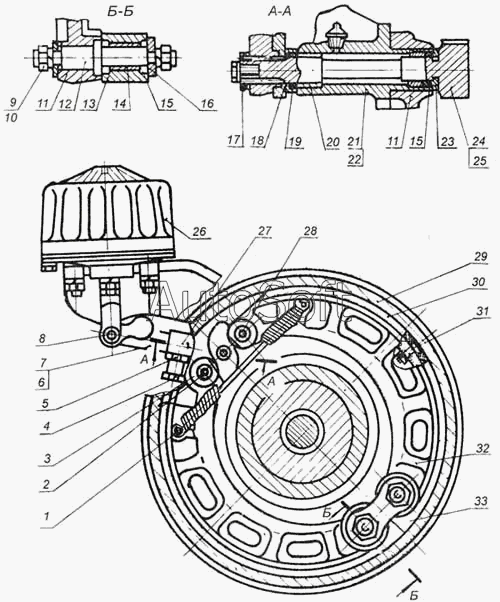

Каталог запасных частей к технике: МоАЗ 7505. Тормоз колесный задний 7505-3502000
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Пружина | |
| 2 | 5***7 | Ось ролика | |
| 3 | 6***6 | Ролик | |
| 4 | 5***1 | Винт | |
| 5 | 2***9 | Гайка М22х1,5-6Н | |
| 6 | 5***Б | Рычаг нажимной правый | |
| 7 | 5***Б | Рычаг нажимной левый | |
| 8 | 2***7 | Палец 16х50 | |
| 9 | 2***6 | Гайка М24х2-6Н | |
| 10 | 2***3 | Шайба | |
| 11 | 7***7 | Суппорт | |
| 12 | 7***1 | Ось колодки | |
| 13 | 7***5 | Колодка тормозная | |
| 14 | 7***8 | Втулка | |
| 15 | 0***2 | Кольцо | |
| 16 | 7***3 | Планка | |
| 17 | 5***5 | Шайба | |
| 18 | 7***7 | Кольцо | |
| 19 | 7***8 | Манжета | |
| 20 | 6***Б | Втулка | |
| 21 | 7***0 | Кронштейн правый | |
| 22 | 7***1 | Кронштейн левый | |
| 23 | 7***7 | Втулка распорная | |
| 24 | 7***0 | Кулак разжимной правый | |
| 25 | 7***1 | Кулак разжимной левый | |
| 26 | 6***0 | Цилиндр тормозной | |
| 27 | 7***8 | Рычаг регулировочный | |
| 28 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 29 | 5***2 | Барабан тормозной | |
| 30 | 5***5 | Накладка фрикционная | |
| 31 | 2***5 | Винт М10-6gх35 | |
| 32 | 7***0 | Колодка тормозная | |
| 33 | 7***0 | Диск защитный | |
| 36 | 7***4 | Болт |
