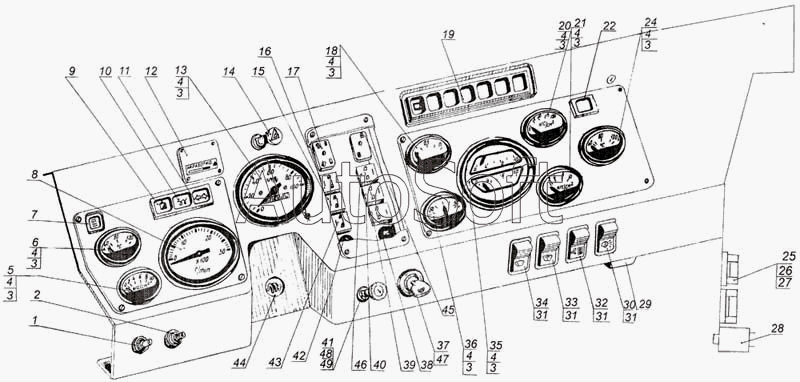

Каталог запасных частей к технике: МоАЗ 7505. Установка электрооборудования на панели приборов 7505-3800001-10
38
27
28
29
30
31
31
31
31
32
33
34
35
36
37
26
39
40
41
42
43
44
45
46
47
48
49
13
2
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Выключатель кнопочный дистанционный выключателя МАССЫ | |
| 2 | 1***4 | Выключатель кнопочный дистанционный выключателя МАССЫ | |
| 3 | Л***9 | Патрон ламп | |
| 4 | А***1 | Лампа | |
| 5 | У***М | Приемник указателя давления масла двигателя | |
| 6 | У***М | Приемник указателя температуры двигателя | |
| 7 | 2***0 | Фонарь контрольный ЗАСОРЕННОСТЬ ВОЗДУШНОГО ФИЛЬТРА | |
| 8 | 2***3 | Указатель тахометра | |
| 9 | 2***4 | Фонарь контрольный ЗАСОРЕННОСТЬ МАСЛЯНОГО ФИЛЬТРА | |
| 10 | 2***7 | Фонарь контрольный ФАКЕЛЬНЫЙ ПОДОГРЕВ | |
| 11 | 2***7 | Фонарь контрольный ПОВОРОТЫ | |
| 12 | С***2 | Счетчик моточасов | |
| 13 | С***3 | Указатель электроспидометра | |
| 14 | 3***0 | Выключатель аварийной сигнализации | |
| 15 | 1***7 | Реле блокировки МАССЫ | |
| 16 | 1***7 | Реле блокировки МАССЫ | |
| 17 | Р***0 | Реле включения реле стартера | |
| 18 | У***М | Приемник указателя уровня топлива | |
| 19 | П***2 | Блок контрольных ламп | |
| 20 | 1***0 | Приемник указателя главного давления ГМП | |
| 21 | У***М | Приемник указателя давления масла двигателя | |
| 22 | 2***6 | Фонарь контрольный блокировки ГТ | |
| 24 | У***М | Приемник указателя температуры двигателя | |
| 25 | Б***0 | Блок защиты | |
| 26 | П***А | Плавкая вставка | |
| 27 | П***А | Плавкая вставка | |
| 28 | П***0 | Предохранитель | |
| 29 | 4***К | Розетка штепсельная | |
| 30 | В***6 | Выключатель фары | |
| 31 | 5***5 | Рамка выключателя | |
| 32 | В***1 | Выключатель отопителя | |
| 33 | П***0 | Переключатель стеклоомывателя | |
| 34 | П***9 | Переключатель стеклоочистителя | |
| 35 | У***8 | Приемник указателя давления воздуха | |
| 36 | А***А | Указатель тока | |
| 37 | В***3 | Выключатель стартера и приборов | |
| 38 | Р***3 | Прерыватель стояночного тормоза | |
| 39 | 1***7 | Реле блокировки МАССЫ | |
| 40 | 1***7 | Реле блокировки МАССЫ | |
| 41 | В***1 | Выключатель света с реостатом | |
| 42 | Р***3 | Прерыватель стояночного тормоза | |
| 43 | 1***7 | Реле блокировки МАССЫ | |
| 44 | 1***1 | Резистор добавочный | |
| 45 | Р***1 | Сигнализатор шумовой | |
| 46 | 1***7 | Реле блокировки МАССЫ | |
| 47 | 5***6 | Гайка | |
| 48 | 3***3 | Гайка | |
| 49 | 5***2 | Ручка выключателя |
